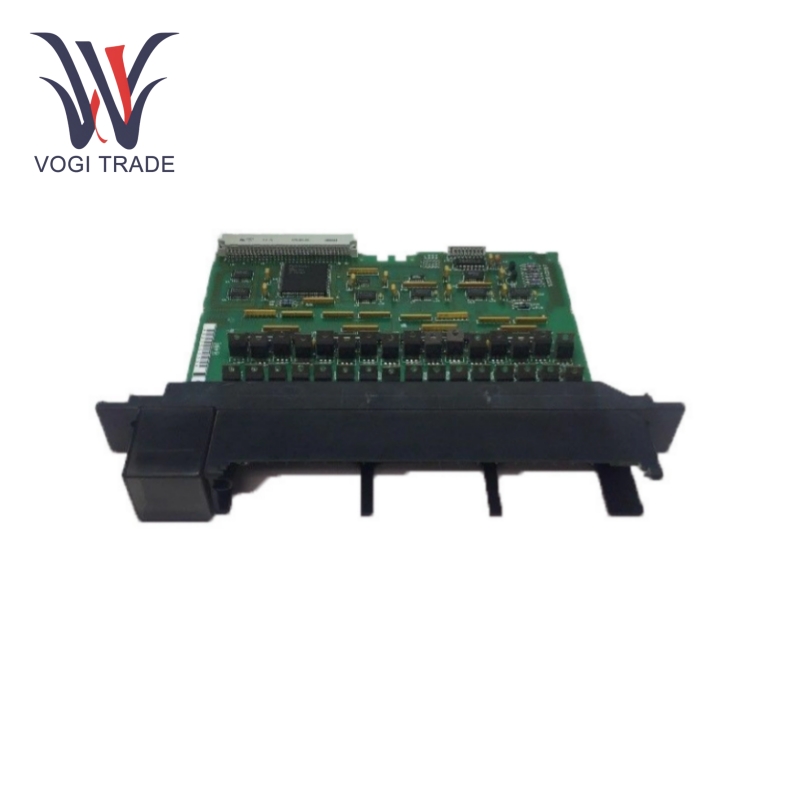

GE IC697MDL653

Parameter Penggunaan

Saluran Masukan: Modul masukan digital GE IC697MDL653 adalah perangkat yang berisi tiga puluh dua saluran masukan terpisah untuk berbagai aplikasi industri. Saluran-saluran ini dibagi menjadi empat kelompok yang masing-masing terdiri dari delapan saluran. Volume operasitage dan peringkat arus adalah 24 VDC. Setiap saluran input mengkonsumsi arus 10,0 mA. Total konsumsi arus modul untuk bus 5 VDC adalah 300 mA.

Rentang Tegangan Masukan: Dari -3 VDC hingga 30 VDC, memungkinkan input eksternal dihubungkan ke perangkat dan sensor yang lebih umum.

Parameter Konduksi dan Off-state: Kisaran tegangan konduksi adalah 13,5 hingga 30 volt, dan kisaran arus konduksi adalah 6 mA hingga 15 mA. Rentang tegangan di luar kondisi adalah dari 0 hingga 5 V, dan rentang arus di luar kondisi adalah dari 0 hingga 2 mA (bila inputnya 5 V, minimumnya adalah 2 mA).

Waktu Tunda Masukan: Setiap input mungkin tertunda 1 atau 10 ms, apa pun kasusnya, yang dapat dicapai melalui pemrograman atau konfigurasi pengguna.

Tegangan Isolasi: Isolasi satu saluran dari backplane adalah 1500 V, dan isolasi antar grup adalah 500 VDC; memastikan keandalan operasional dan mencegah gangguan listrik.

Fitur Produk

Akuisisi dan Konversi Sinyal: Fungsi utama IC697MDL653 adalah menerima sinyal input digital dari berbagai perangkat lapangan, termasuk limit switch, tombol, sensor fotolistrik, dan proximity switch. Ini mengubah sinyal masukan fisik ini, yang biasanya berupa serangkaian keadaan hidup/mati, menjadi sinyal digital yang dapat dipahami dan diproses oleh pengontrol logika terprogram (PLC). Hal ini memungkinkan PLC memantau kondisi berbagai elemen dalam operasional pabrik.

Kompatibilitas Logika Positif/Negatif: Fitur menarik dari IC697MDL653 adalah kemampuannya untuk mendukung kabel logika positif atau negatif. Hal ini meningkatkan fleksibilitasnya dalam menghubungkan berbagai perangkat input dan memanfaatkan sepenuhnya logika kontrol yang sesuai untuk beberapa aplikasi tertentu. Dengan itu, pengguna dapat dengan mudah menyambungkannya atau mengkonfigurasinya sebagai sensor atau sakelar yang sesuai untuk input.

Filter Input dan Konfigurasi Interupsi: IC697MDL653 telah dilengkapi dengan konstanta waktu filter masukan yang dapat dipilih sebesar 1 atau 10 milidetik. Tujuannya adalah untuk membantu menekan gangguan listrik dan fluktuasi sinyal lain yang tidak diinginkan untuk menjaga keakuratan dan keandalan sinyal masukan. Selain itu, salah satu saluran masukan juga harus mudah dikonfigurasi sebagai interupsi, yang dapat mengeluarkan permintaan layanan segera berdasarkan kondisi masukan tertentu dan parameter yang telah ditetapkan.

Indikasi Status: IC697MDL653 dilengkapi dengan indikator LED pada panelnya. LED dengan jelas menunjukkan status hidup/mati setiap titik masukan di sisi PLC sirkuit, memungkinkan pengguna merasakan pengoperasian peralatan yang terhubung dari jarak jauh dan pengoperasian modul masukan secara keseluruhan.

Pengaturan Cepat yang Dapat Dikonfigurasi Pengguna: Pengguna dapat memilih referensi input/output dengan sedikit atau tanpa jumper atau sakelar celup, yang menyederhanakan pengaturan dan konfigurasi untuk berbagai kebutuhan teknik. Hasilnya, para insinyur merasa lebih mudah untuk memasang modul-modul ini ke dalam berbagai sistem kontrol dan aplikasi.

Aplikasi

Manufaktur Industri: Dalam organisasi manufaktur, modul ini digunakan untuk memantau dan mengontrol fungsi-fungsi mesin produksi seperti posisi benda kerja pada ban berjalan, pengoperasian peralatan mesin, serta pembukaan dan penutupan pintu rumah mesin. Terlepas dari cara perangkat ini menghasilkan sinyal input, PLC dapat memanipulasi proses produksi untuk memastikan bahwa urutan operasi sudah benar dan bahaya apa pun dapat dihindari.

Kontrol Proses: Modul ini juga mampu memantau parameter proses seperti suhu, tekanan, dan perangkat pengalih aliran di pabrik kimia dan farmasi. Berdasarkan sinyal pembangkitan masukan tersebut, sistem kontrol dapat memanipulasi parameter proses untuk mempertahankan kondisi produksi yang diperlukan dan memastikan kualitas pemrosesan produk.

Manajemen Energi: Untuk sistem manajemen energi, modul ini membantu menjaga status pemantauan peralatan listrik seperti sakelar, pemutus arus, dan motor. Hal ini membantu sistem memantau konsumsi energi, mendeteksi penggunaan daya yang tidak normal, dan menghemat energi dengan menyediakan kontrol sesuai permintaan berbagai peralatan.

Otomasi Gedung: IC697MDL653 dapat digunakan untuk otomasi fasilitas gedung, baik itu sistem penerangan, unit AC, atau sistem kontrol akses. Hal ini memungkinkan fasilitas otomatis mencapai respons bangunan cerdas, meningkatkan efisiensi operasional, dan kenyamanan penghuni.
