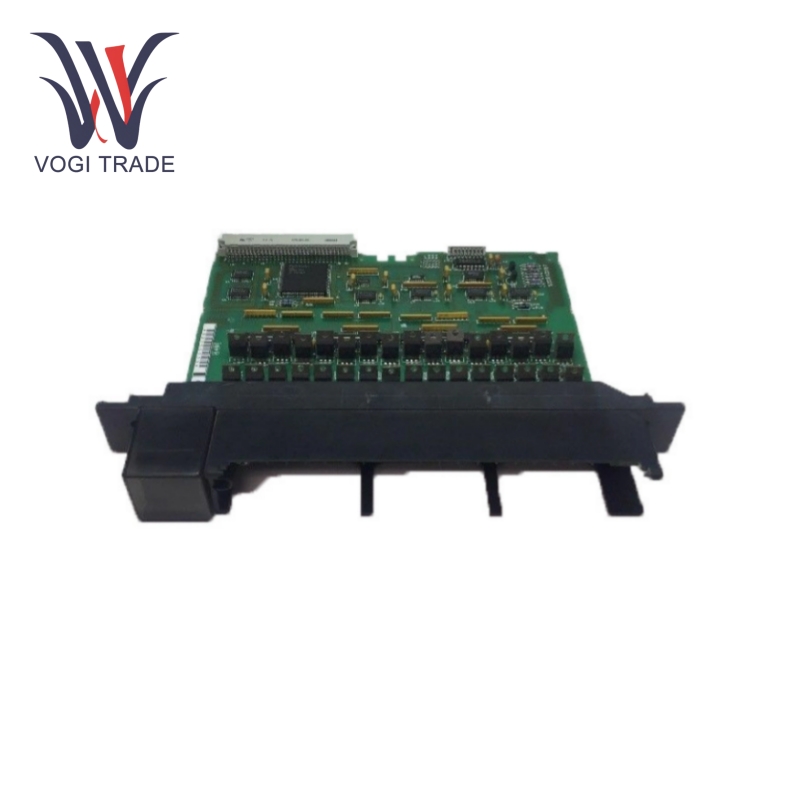

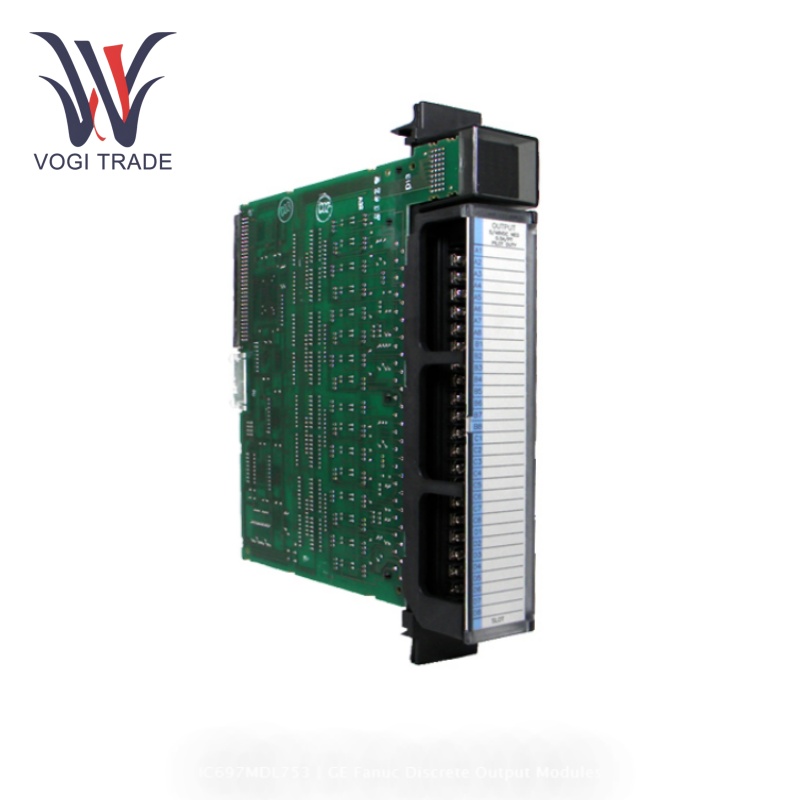

GE IC697MDL753

Parameter Penggunaan

Nilai Tegangan: Tegangan pengenal GE IC697MDL753 adalah 5 volt atau antara 10-60 volt. Oleh karena itu, ia memiliki peringkat tegangan yang secara fleksibel dapat memenuhi kebutuhan catu daya yang berbeda dari sistem dan bidang otomasi industri yang berbeda.

Jumlah Keluaran: GE IC697MDL753 memiliki dua kelompok yang terdiri dari tiga puluh dua titik keluaran terisolasi, masing-masing kelompok terdiri dari enam belas titik. Konfigurasi ini memungkinkan kontrol dan koneksi yang lebih fleksibel ke berbagai perangkat eksternal.

Mulai dari 5 VDC, arus keluaran setiap titik adalah 16 mA; bila 10-60 VDC, setiap titik dapat menghasilkan output 0,5 amp, hingga 4 amp per grup. Hal ini memastikan bahwa beban yang berbeda dapat dilakukan dengan jumlah arus yang berbeda.

Diperlukan Saat Ini: Modul itu sendiri membutuhkan arus 0,25 amp; parameter ini harus dipertimbangkan ketika merancang catu daya untuk seluruh sistem.

Fungsi Produk

Keluaran Sinyal: Modul keluaran 32 titik, sinyal digital keluaran, kontrol perangkat eksternal seperti relai, katup solenoid, lampu indikator, dll. Desain keluaran logika negatif sesuai dengan logika kontrol umum modul tersebut dalam sistem kontrol industri, sehingga memudahkan antarmuka dengan komponen lainnya.

Keluaran terisolasi: Dua set titik keluaran terisolasi dapat secara efektif mencegah sirkuit saling mengganggu, meningkatkan keandalan dan stabilitas sistem kontrol. Fungsi isolasi ini sangat penting dalam instalasi industri kompleks yang menampung banyak peralatan listrik dan terkena interferensi elektromagnetik yang kuat.

Kemampuan beradaptasi tegangan lebar: Memungkinkannya beroperasi pada 5 V DC dan 10 hingga 60 V DC, yang berarti dapat digabungkan ke dalam rangkaian kontrol dengan berbagai level tegangan; kompleksitas desain dan biaya sistem berkurang secara signifikan, serta fleksibilitas peningkatan dan perluasan sistem juga ditingkatkan.

Kompatibilitas tingkat TTL: Sirkuit perangkat beroperasi pada level TTL, sehingga dapat langsung berinteraksi dengan sirkuit atau perangkat digital lain yang kompatibel dengan TTL untuk koneksi input/output yang lebih sederhana dan pemrosesan sinyal yang ringkas.

Area aplikasi

Otomasi industri: GE IC697MDL753 banyak digunakan dalam berbagai aplikasi sistem otomasi industri seperti jalur perakitan, sistem penanganan material, dan sistem kendali robot. Ia menerima perintah dan merespons melalui fungsi berbagai aktuator yang dikendalikan oleh PLC, sehingga mengotomatiskan proses produksi.

Kontrol proses: Dalam industri proses seperti pengolahan kimia, farmasi dan makanan, GE IC697MDL753 dapat mengontrol katup, pompa dan motor untuk mengatur aliran, suhu dan tekanan bahan atau cairan, sehingga memberikan stabilitas dan kualitas produksi.

Otomatisasi bangunan: Diterapkan untuk mengontrol pencahayaan, AC, ventilasi, dan peralatan lainnya dalam sistem manajemen gedung, sehingga pengendalian cerdas terhadap lingkungan gedung dapat dicapai sesuai dengan jadwal, kondisi hunian, dan parameter lingkungan yang berbeda, sehingga meningkatkan efisiensi energi dan kenyamanan pengguna.

Distribusi dan pengendalian tenaga listrik: Menggunakan sistem distribusi tenaga listrik untuk mengontrol peralatan listrik seperti pemutus arus dan kontaktor dapat mewujudkan fungsi kendali jarak jauh dan perlindungan jaringan listrik serta meningkatkan keandalan dan keamanan catu daya.
