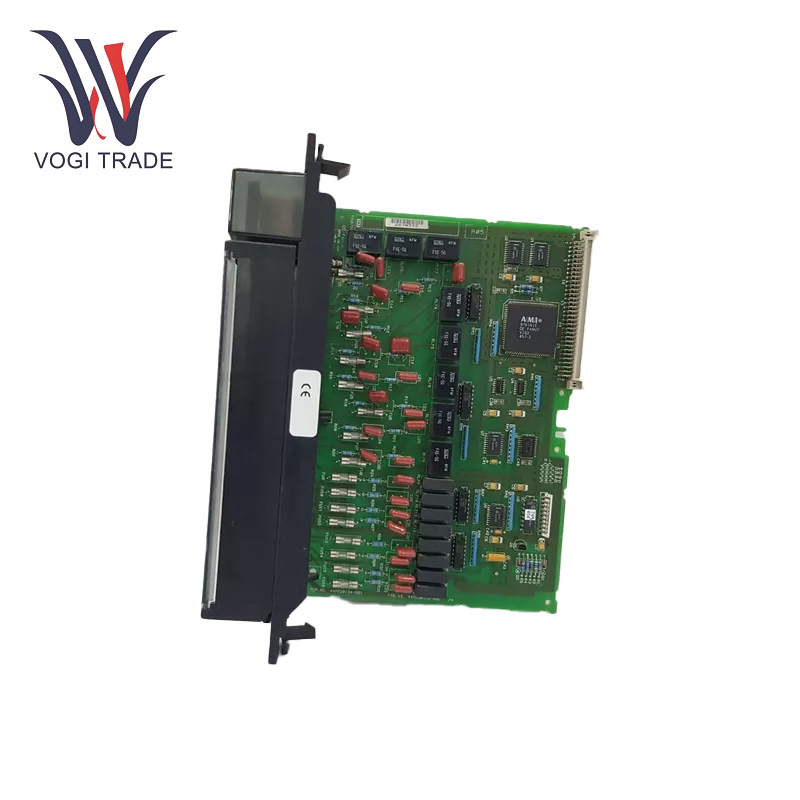

GE IC697MDL940

Parameter Operasi

Nilai Tegangan: 120/240 VAC atau 5/24/125 VDC.

Jumlah Keluaran: 16 keluaran, terdiri dari 8 relai Formulir C (SPDT) terisolasi dan 8 relai Formulir A (SPST).

Arus Beban Maksimum:

2 Amps per titik pada 120/240 VAC atau 24 VDC.

0,2 Amps per titik pada 125 VDC.

Konsumsi Daya: Menarik 750 mA dari bus 5V di backplane.

Frekuensi Peralihan: Hingga 20 siklus per menit untuk beban induktif.

Beban Minimum: 10 mA untuk memastikan pengoperasian yang andal.

IdoaTegangan ion: 1500 Volt antara sisi medan dan sisi logika, memberikan isolasi yang kuat.

Fitur Produk

Keluaran Relai: 8 keluaran relai Formulir C dan 8 Formulir A untuk mengendalikan berbagai perangkat lapangan.

Perlindungan: sirkuit keluaran dilengkapi sirkuit snubber RC, tahan guncangan. Per titik flash terintegrasi sebagai elemen proteksi arus lebih.

Tidak diperlukan daya eksternal: Didukung oleh modul saja, tidak memerlukan daya dari eksternal.

Operasi pada Sinyal Kecepatan Tinggi: GE IC697MDL940 dikembangkan untuk menangkap sejumlah besar sinyal digital dan analog secara instan. Dalam pengaturan otomasi industri yang kompleks, beberapa sensor dan aktuator sering kali perlu berkomunikasi bolak-balik. Ia mampu menerima sinyal dari perangkat yang berbeda dan mengubahnya menjadi perintah operasional

Konfigurasi I/O Serbaguna: Saluran masukan dan keluaran dapat disesuaikan. Pengguna dapat mengubah konfigurasi sesuai kebutuhan aplikasi mereka. GE IC697MDL940 memberikan fleksibilitas, baik I/O digital untuk kontrol diskrit atau I/O analog untuk pemantauan variabel berkelanjutan.

Toleransi Kesalahan dan Redundansi: Dilengkapi dengan mekanisme toleransi kesalahan tertentu, dapat mendeteksi kesalahan yang ada pada sinyal atau komponen internal. Jika terjadi kegagalan yang nyata, GE IC697MDL940 mampu melanjutkan fungsi terbatas atau membunyikan alarm untuk operator. Keandalan sistem kontrol dibantu oleh fitur redundansi.

Instalasi

Persiapan:Pastikan rak PLC dimatikan sebelum pemasangan untuk mencegah bahaya listrik. Namun modul tersebut harus berada pada slot kosong di rak PLC Seri 90-70.

Untuk memasang: Pegang modul di atas slot target dan dorong ke bawah dengan kuat hingga Anda mendengar bunyi klik atau Anda merasakannya jauh di bawah. Simpan modul, baik menggunakan tenaga manusia atau mekanisme penguncian, untuk menghindari copot atau gempa bumi.

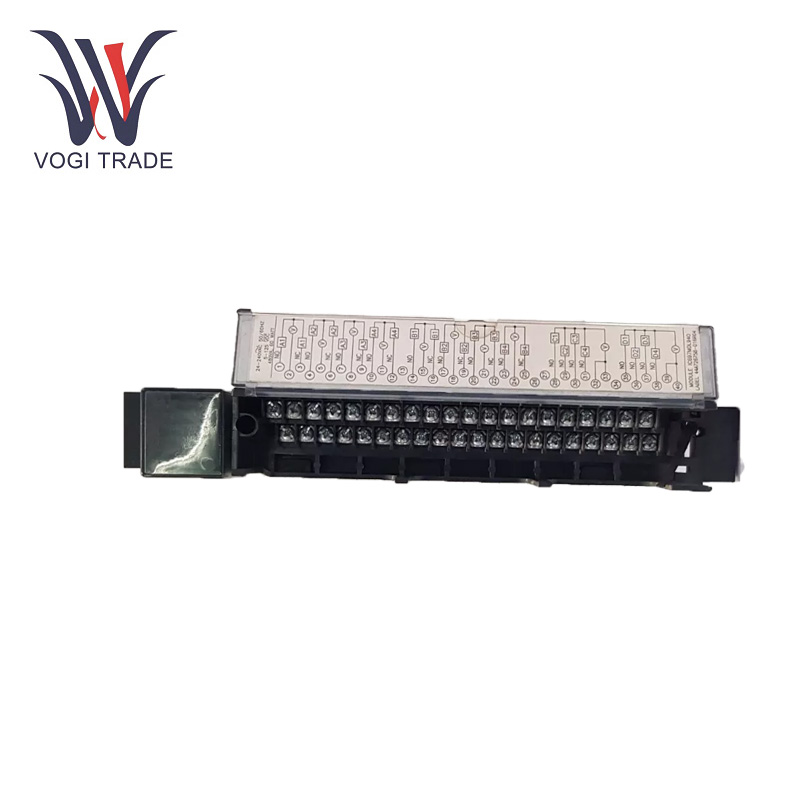

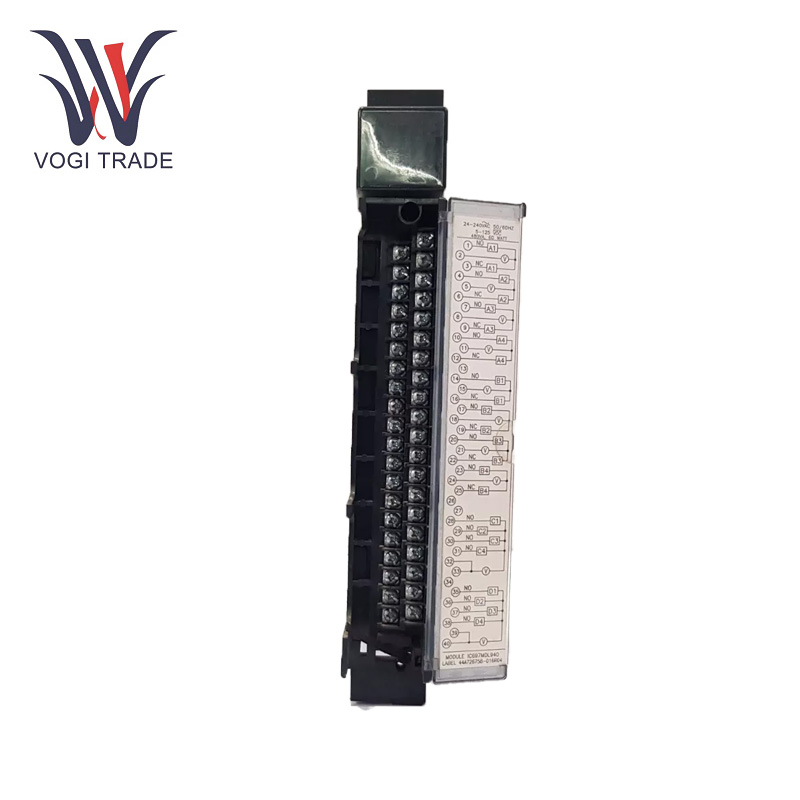

Pengkabelan Lapangan:Tentu saja, jika penginstal yang diberikan memiliki papan terminal yang dapat dilepas untuk menghubungkan perangkat lapangan, pastikan untuk melakukan semua koneksi dengan aman. Lihat diagram pengkabelan di panduan pengguna untuk memastikan polaritas dan pengoperasian yang benar.

Kekuatan-Up:Setelah pemasangan dan pengkabelan selesai, hidupkan rak PLC. Periksa lampu status modul untuk memastikan modul berfungsi dengan benar.

Rentang Aplikasi

Manufaktur Otomotif: Di pabrik produksi otomotif, GE IC697MDL940 digunakan untuk mengendalikan mesin las robot, konveyor jalur perakitan, dan sistem pemeriksaan kualitas. Dengan mengoordinasikan cara fungsi komponen-komponen ini, hal ini membantu produksi kendaraan menjadi efisien.

Industri Dirgantara:Mampu mengelola kontrol mesin presisi dan instrumentasi untuk manufaktur dan pengujian dirgantara GE IC697MDL940 mengamati dan mengatur variabel seperti tekanan, suhu, dan posisi dalam pengaturan di mana presisi dan ketergantungan sangat penting.

Robotika Industri:GE IC697MDL940 berfungsi sebagai antarmuka antara pengontrol robot dan sensor serta aktuator eksternal di sel kerja robot. Hal ini memungkinkan robot beradaptasi terhadap perubahan lingkungan dan melaksanakan tugas rumit dengan akurasi tinggi.

Pemecahan masalah

Modul Tidak Merespons:Pastikan modul terpasang dengan benar dan terpasang dengan aman di rak PLC. Periksa catu daya untuk memastikan rak PLC diberi energi.

Kegagalan Saluran Keluaran:Periksa kabel lapangan untuk koneksi yang longgar atau kesalahan kabel Pastikan perangkat lapangan yang terhubung berfungsi dengan benar. Periksa sekring yang relevan untuk keluaran yang mati dan ganti jika putus.

Operasi Intermiten:Pastikan beban yang terhubung ke setiap output tidak melebihi peringkat arus yang ditentukan. Periksa faktor lingkungan seperti getaran berlebihan atau suhu ekstrem yang dapat mempengaruhi kinerja. Tinjau frekuensi peralihan untuk memastikannya sesuai dengan kemampuan modul, terutama untuk beban induktif .
