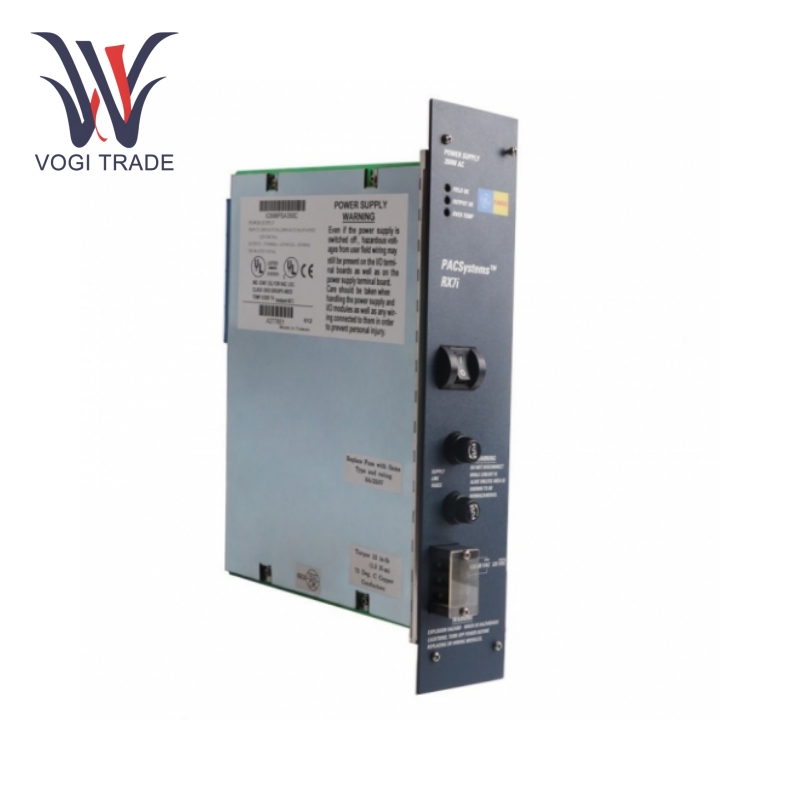

GE IC698PSA100

Parameter Penggunaan

Rentang Tegangan Masukan: Rentang tegangan masukan AC adalah 85 hingga 264 VAC, tegangan nominal 120/240 VAC, dan frekuensi 47 hingga 63 Hz. Ia juga menerima rentang tegangan input DC 100-150 VDC, dengan tegangan nominal 125 VDC.

Daya Masukan: Daya masukan nominal adalah 125 watt dan daya pengenal maksimum adalah 150 watt. Tegangan dan Arus Keluaran-Ini menyediakan tiga tegangan keluaran berikut: 5,1 VDC, 0-20 amp; +12 VDC, 0-2 amp; -12 VDC, 0-1 amp. Total daya keluaran maksimum dari ketiga keluaran adalah 100 watt.

Waktu Startup dan Waktu Tunggu: Waktu pengaktifan minimal 15 milidetik, asalkan modul ini tidak mengganggu keluaran DC; ketika daya DC mati, waktu tunggu minimal 5 milidetik.

Isolasi dan Faktor Daya: Isolasi diberi nilai 1500 VDC dengan faktor daya 0,99 menit.

Suhu Pengoperasian: Kisaran suhu pengoperasian adalah 0 hingga 60 derajat Celcius dan disertifikasi untuk pengoperasian di lingkungan Kelas 1, Divisi 2.

Fungsi Produk

Fungsi Daya: The primary function of GE IC698PSA100 is to supply power to the components that make up the PACSystem RX7i to which it is connected in a fault-constant manner. It provides the proper DC voltage for the operation of other modules including the CPU, I/O modules, and communication modules.

Transmisi Sinyal: GE IC698PSA100 mentransmisikan semua sinyal level logika ke modul lain melalui backplane sistem, memungkinkan komunikasi dan pertukaran data antar komponen ini.

Fungsi Perlindungan: GE IC698PSA100 memberikan perlindungan aktif terhadap tegangan lebih dan arus lebih. Misalnya saja, ia memiliki proteksi tegangan lebih sebesar +5 VDC pada kisaran 5,7 hingga 6,7 ​​volt, batas arus 21A pada keluaran +5 VDC, 2,5A pada keluaran +12 VDC, dan 3,5A pada keluaran -12 VDC, memastikan bahwa peralatan terlindung dari kerusakan jika terjadi gangguan listrik.

Indikasi Status: Bidang Normal, Output Normal, LED Suhu Berlebih adalah indikator yang memberi tahu operator tentang kondisi sistem tenaga listrik dan status sistem, sehingga memungkinkan diagnosis dan pemecahan masalah dengan cepat.

Beralih Fungsi: Sakelar yang terletak di bagian depan merupakan sarana untuk melepas atau mengaktifkan keluaran saluran tanpa gangguan apa pun pada masukan saluran AC, memberikan fleksibilitas untuk konfigurasi dan pemeliharaan sistem.

Aplikasi Produk

Manufaktur: GE IC698PSA100 menggerakkan sistem kontrol jalur produksi, seperti jalur perakitan, pusat permesinan, atau sel kerja robot. Ini adalah catu daya yang kokoh dan andal yang digunakan untuk membantu sistem kontrol atau PLC, sensor, aktuator, dan berbagai peralatan otomasi untuk meningkatkan efisiensi produksi dan kualitas produk.

Industri Proses: GE IC698PSA100 adalah komponen penting dari sistem kontrol terdistribusi untuk aplikasi kimia, farmasi, dan pemrosesan makanan. Hal ini pada dasarnya memberdayakan pengontrol, kartu input/output, dan perangkat lapangan lainnya untuk memantau dan mengontrol suhu, tekanan, aliran, dan ketinggian selama pengoperasian proses-proses ini, memastikan stabilitas dan keamanan dalam proses produksi sekaligus memenuhi persyaratan kualitas dan peraturan yang ketat.

Pembangkit Listrik: GE IC698PSA100 memberi daya pada sistem kontrol generator, transformator, dan beberapa peralatan listrik. Ini memberikan daya DC yang diperlukan ke relai, instrumen pengukuran, dan peralatan kontrol lainnya dengan daya yang cukup untuk mencapai pemantauan bebas masalah pada proses pembangkitan listrik, sehingga mengoptimalkan stabilitas dan keandalan sistem tenaga. Bangunan Cerdas: Mendukung sistem manajemen gedung, termasuk kontrol HVAC, kontrol pencahayaan, dan kontrol akses. Hal ini membantu mengurangi konsumsi energi, menjamin kenyamanan penghuni dan meningkatkan keamanan gedung.
