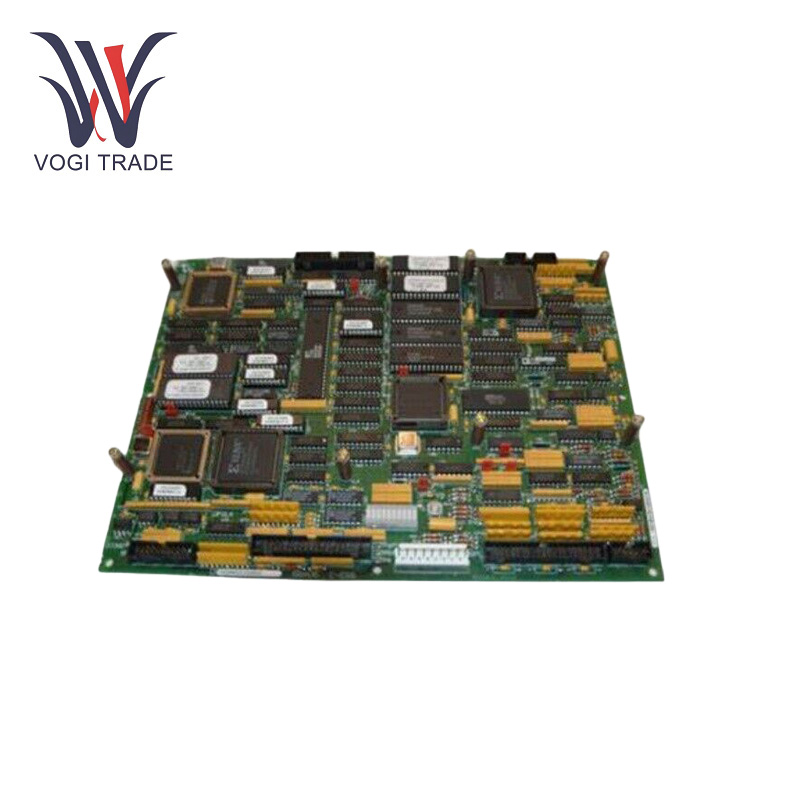

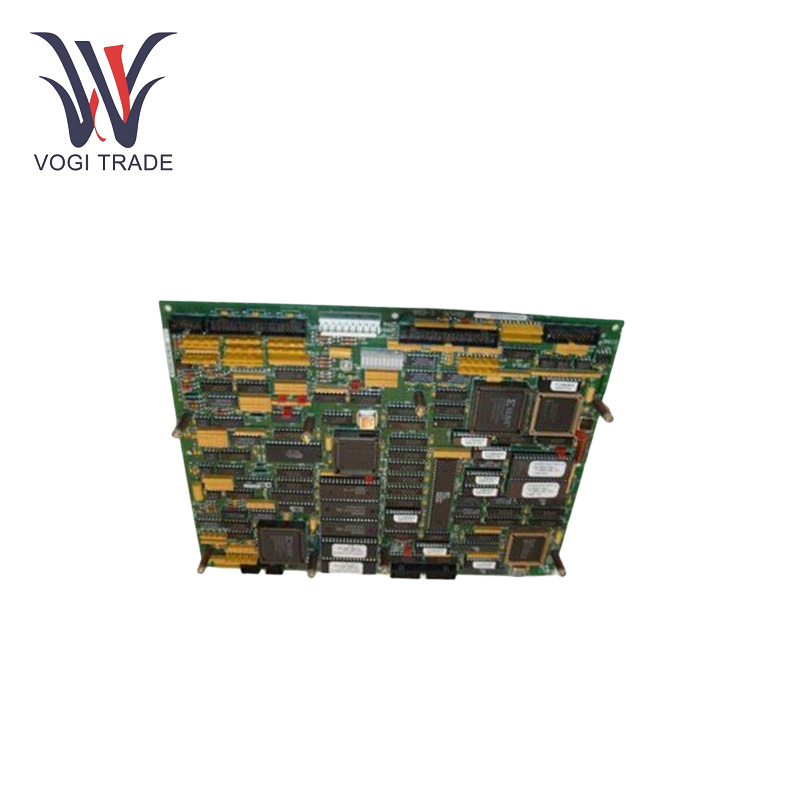

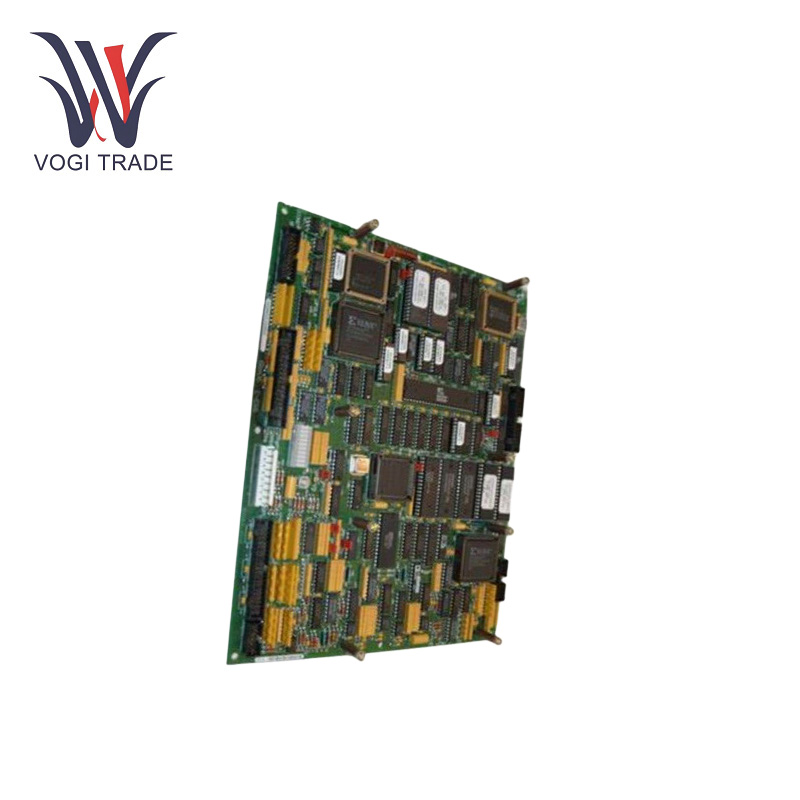

GE IS200BICIH1ACA

Parameter Operasi

Catu Daya: 5V DC

Relai: Kartu ini mencakup tiga relai yang dapat digunakan untuk mengelola sinyal kontrol atau diagnostik.

Indikator: LED "IMOK" berwarna hijau pada pelat muka menunjukkan status operasional kartu.

Sensitivitas Masukan/Keluaran: Dapat dikonfigurasi untuk sinyal tegangan (VIN) atau 4-20 mA.

Kisaran Suhu Pengoperasian: -15°C hingga +55°C.

Tingkat Perlindungan: termasuk onboard dengan firmware bawaan pabrik.

Fitur Produk

Antarmuka Komunikasi: Komunikasi RS-232C untuk Sistem Kontrol Mark VI. Kontrol Mark VI dapat berkomunikasi dengan sistem penggerak, pengontrol eksternal, dan komputer pribadi.

Kontrol Relai: Mengintegrasikan tiga relai pada kartu memberdayakan pengguna untuk mengontrol sistem periferal atau memicu alarm, sehingga semakin menambah kendali operasional sistem turbin.

Blok Terminal 24 titik: Kartu GE IS200BICIH1ACA dilengkapi dengan blok terminal 24 titik untuk mendukung pengkabelan lapangan sinyal input dan output. Blok terminal dirancang agar dapat diganti di lapangan dan mendukung penggunaan kawat 2-3 mm² dan insulasi 300 volt. Blok terminal menyediakan koneksi yang andal untuk perangkat dan sistem eksternal.

Cabut Kemampuan:Blok terminal tipe penghalang dirancang untuk memudahkan pemeliharaan lapangan dan dapat dicabut untuk membantu pemasangan dan pemecahan masalah.

Kompatibel dengan Konfigurasi Simplex dan TMR: Kartu GE IS200BICIH1ACA dikenal dengan dukungan konfigurasi simpleks dan TMR, sehingga cocok untuk berbagai pengaturan kontrol turbin yang memerlukan ketersediaan dan redundansi tingkat tinggi.

BackIntegrasi pesawat:Semua elemen ini berkontribusi pada fungsionalitas kartu, namun aspek yang paling penting adalah integrasi backplane, di mana kartu dapat terhubung ke komponen antarmuka utama suatu sistem melalui dua konektor yang terletak di bagian belakang kartu. Konektor ini dimasukkan ke dalam slot kartu di bagian belakang dan menyediakan koneksi yang aman dalam sistem kontrol turbin.

Memori dan Firmware dengan Firmware Pra-instal: GE IS200BICIH1ACA memiliki firmware tertanam yang berisi firmware bawaan pabrik. Firmware ini khusus digunakan untuk mendukung kartu agar dapat bekerja pada sistem kontrol turbin Mark VI. Jadi hal ini tidak boleh diprogram secara berlebihan atau dihilangkan; jika rusak, seluruh kartu harus diganti.

Instalasi

Pemasangan: Kartu ini memiliki dua konektor yang dapat digeser ke dalam slot kartu pada bidang belakang sistem di bagian belakang kartu. Pemasangan ini akan menjamin koneksi yang stabil ke sistem kontrol.

Nyalakan:GE IS200BICIH1ACA harus terhubung ke catu daya 5V DC.

Terminal Lapangan: Kartu ini mengintegrasikan blok terminal 24 titik untuk pengkabelan lapangan guna memfasilitasi berbagai aplikasi input/output lapangan.

Cokonfigurasi: Sakelar jumper harus diatur ke input/output yang diperlukan (untuk terintegrasi: tegangan atau 4-20 mA).

Rentang aplikasi

Pkekuatan kecilgenerasi rn: Sistem kendali turbin (gas dan uap), yang memerlukan komunikasi sistem kendali yang lancar dengan perangkat luar.

Kontrol proses: GE IS200BICIH1ACA Di sektor industri, terdapat permintaan akan pemantauan dan pengendalian secara real-time.

Energi: Sistem pembangkitan dan distribusi energi yang digunakan  untuk menangani tindakan kontrol turbin dan generator.

Pemecahan masalah

Periksa indikator LED: LED IMOK Hijau Jika LED IMOK tidak menyala, berarti daya tidak dialirkan ke kartu atau kartu rusak. Jika LED berkedip atau merah, kemungkinan ada masalah dengan komunikasi atau komponen internal kartu.

Periksa catu daya: Pastikan catu daya 5V DC stabil dan terhubung dengan benar.  Fluktuasi atau pemadaman listrik apa pun akan memengaruhi pengoperasian kartu.

Inspeksi Pengkabelan Lapangan:Periksa blok terminal 24 titik untuk memastikan tidak ada kabel yang longgar atau terputus. Pastikan kabel sesuai dengan konfigurasi input/output.

Periksa pengaturan jumper:Saat Anda menggunakan perangkat untuk pertama kalinya, periksa kembali sakelar jumper untuk mengetahui input/output (untuk tegangan atau 4-20 mA) dikonfigurasi dengan benar.

Ganti papannya:Jika salah satu komponen utama pada kartu ini rusak, Anda tidak punya pilihan selain mengganti seluruh papan dan Anda tidak dapat memprogram ulang.
