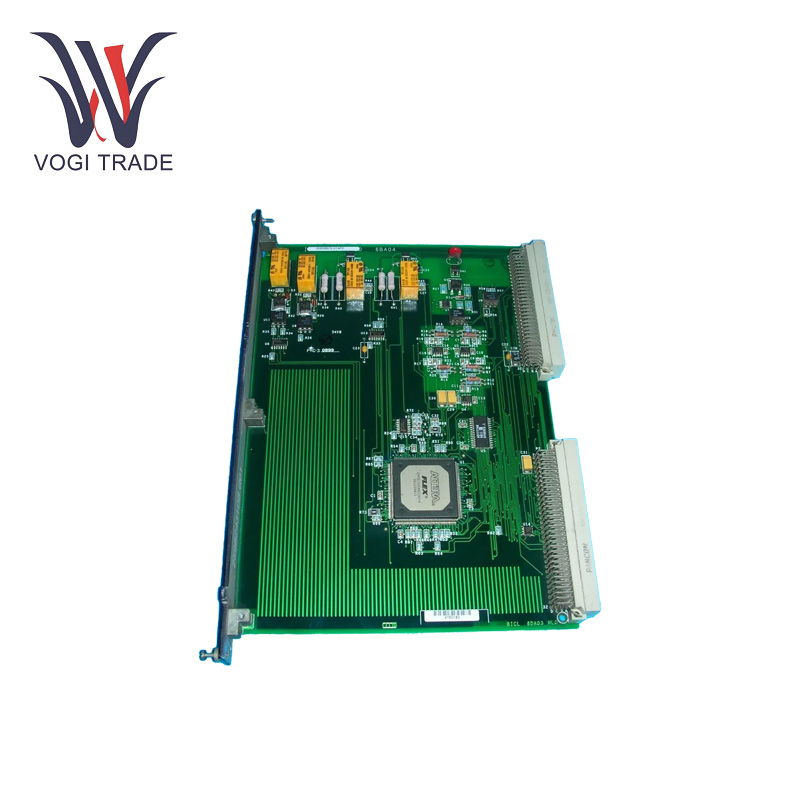

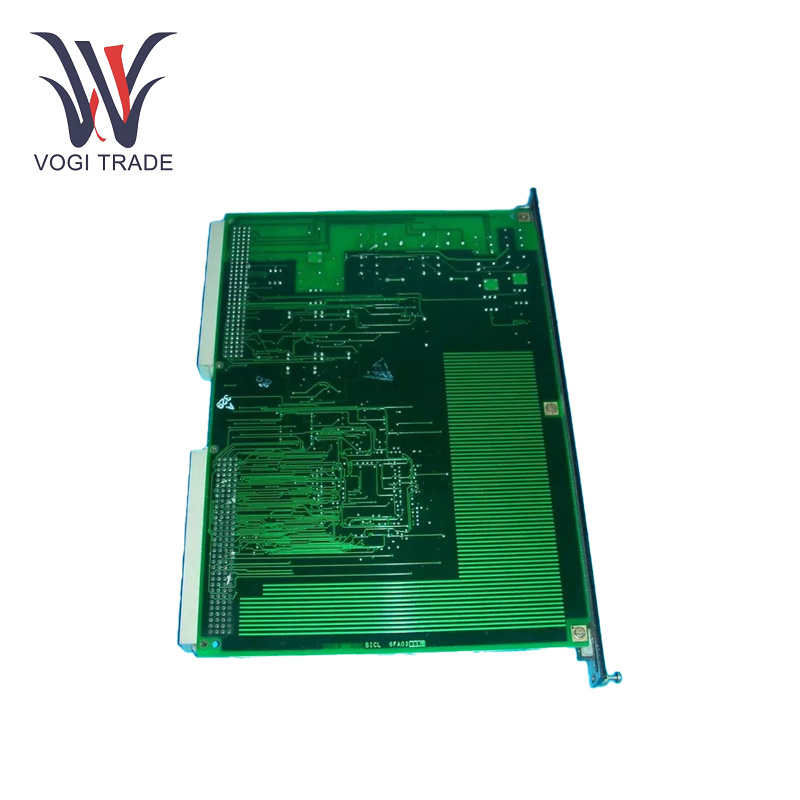

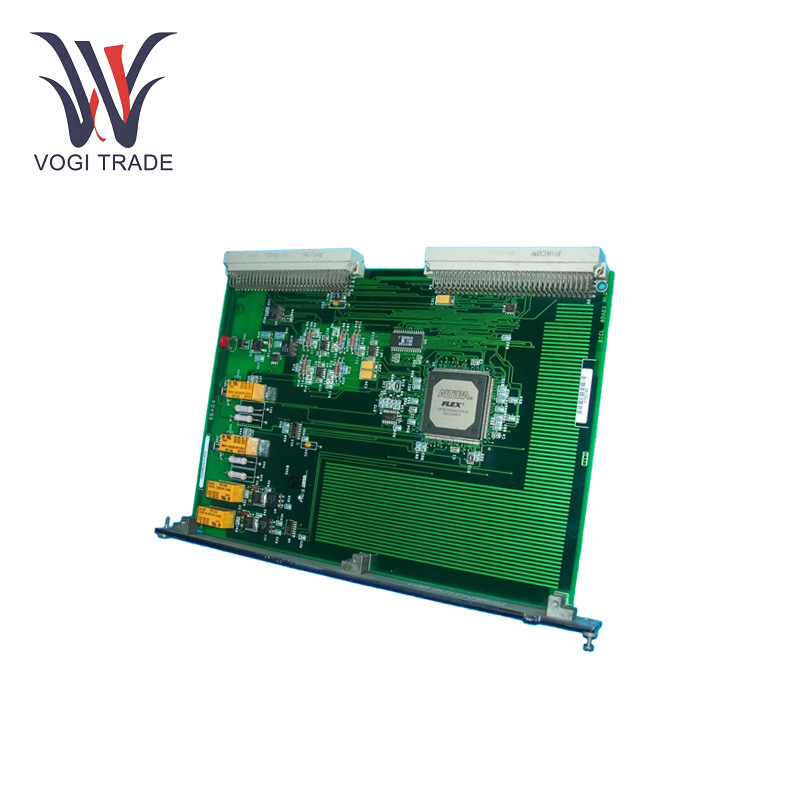

GE IS200BICLH1AFD

Parameter Operasi

Catu Daya Nominal: 24V DC

Rentang Tegangan Operasi: 18VDC hingga 32VDC

Konsumsi Saat Ini: Biasanya 0,5 A pada 24 V DC (arus dapat bervariasi tergantung konfigurasi)

Pelabuhan Komunikasi:Komunikasi Ethernet: Mendukung protokol Profinet, Ethernet/IP, dan Modbus TCP untuk komunikasi berkecepatan tinggi melalui Ethernet.

Komunikasi Serial: Port RS-232 dan RS-485 untuk menghubungkan ke perangkat lama yang memerlukan komunikasi serial.

Peringkat Perlindungan Masuknya (IP).: Biasanya IP20 (cocok untuk penggunaan di dalam ruangan di selungkup atau panel kontrol)

Fitur Produk

Menjembatani Antarmuka: GE IS200BICLH1AFD berfungsi sebagai jembatan penting antara PCB kontrol utama penggerak seri inovasi dan beberapa komponen PCB antarmuka kepribadian jembatan., bertindak sebagai jembatan di antara keduanya. Hal ini memungkinkan transfer sinyal kontrol, sinyal umpan balik, dan data antara berbagai bagian sistem, memfasilitasi komunikasi dan koordinasi yang efektif.

Pemantauan suhu: Papan ini mendukung pemantauan suhu sekitar dan jembatan. Sistem kontrol dapat mencegah panas berlebih dari jarak jauh dengan mendeteksi suhu sistem dan memperkirakan efisiensi perangkat elektronik.

Kontrol Kecepatan PWM: GE IS200BICLH1AFD dapat berinteraksi dengan sistem kontrol kecepatan termodulasi lebar pulsa, yang juga dapat mengontrol kecepatan apa pun yang terhubung dengannya (umumnya motor dan generator) dalam sistem turbin gas atau uap industri.

FkesalahanPenanganan Senar:  GE IS200BICLH1AFD dapat terhubung dengan panel dan string kesalahan sistem untuk menampilkan pesan kesalahan/alarm. Jadi, operator dapat memantau sistem dan melihat parameter kritis secara real-time sehingga mereka dapat mengambil tindakan perbaikan lebih lanjut.

Instalasi

Slot Bidang Belakang: GE IS200BICLH1AFD ditempatkan di slot tertentu (biasanya slot 5) di unit drive. Masukkan papan ke dalam slot yang sesuai (untuk menghindari kesalahan sambungan dan kerusakan papan).

Koneksi Konektor:Konektor P1 dan P2 pada pelat dasar papan menghubungkannya ke rak tipe VME. Memasang konektor ini ke soket yang sesuai di rak menyediakan sarana sambungan listrik yang andal.

Tindakan pencegahan anti-statis: Penting untuk menerapkan tindakan antistatis saat memasang komponen. Ini berarti memakai tali pengikat untuk mencegah pelepasan muatan listrik statis yang dapat merusak komponen elektronik sensitif pada papan.

Penggunaan Tab Ejektor: Tab ejektor harus diangkat sebelum pengguna mencoba mengeluarkan papan dari rak VME karena tindakan tersebut diperlukan untuk melepaskan komponen papan yang tepat dari rakitan.

Rentang Aplikasi

Sistem Turbin Gas dan Uap: Konstituen sistem kendali turbin General Electric Mark VI, yang dikembangkan untuk pengendalian, perlindungan, dan pemantauan turbin gas dan uap industri. Sistem ini mencakup antarmuka dan fungsi kontrol yang diperlukan untuk pengoperasian turbin ini secara aman dan efisien.

Aplikasi: Dalam berbagai skenario otomasi industri yang memerlukan kontrol akurat terhadap motor, generator, atau perangkat listrik serupa, GE IS200BICLH1AFD dapat bertindak sebagai antarmuka dan menyediakan fungsi kontrol yang diperlukan untuk pengoperasian yang dapat diandalkan.

Pemecahan masalah

Masalah Catu Daya: Jika board tidak muncul, mulailah dengan memeriksa sambungan catu daya ke board dan modul catu daya. Tegangan catu daya harus berada dalam kisaran yang ditentukan. Jika tegangan normal maka sebaiknya periksa sekring yang putus atau komponen catu daya yang rusak.

Masalah Transmisi Sinyal: Jika ada kesalahan dalam transmisi sinyal, seperti perbedaan dengan nilai yang diharapkan atau pesan kesalahan, periksa apakah konektor dan kabel telah direkatkan dengan benar dan tidak ada putus atau korsleting.

Kegagalan Pemantauan Suhu:  Jika fungsi pemantauan suhu tidak berfungsi dengan benar, periksa sensor suhu dan sambungannya ke papan. Pastikan peralatan berfungsi dengan baik dan sensor suhu dikalibrasi.

Masalah string kesalahan: Jika penanganan string kesalahan tidak berfungsi seperti yang diharapkan, periksa koneksi antara papan dan perangkat string kesalahan atau perangkat manajemen string kesalahan. Uji apakah pesan kesalahan dikirimkan dan ditampilkan dengan benar.
