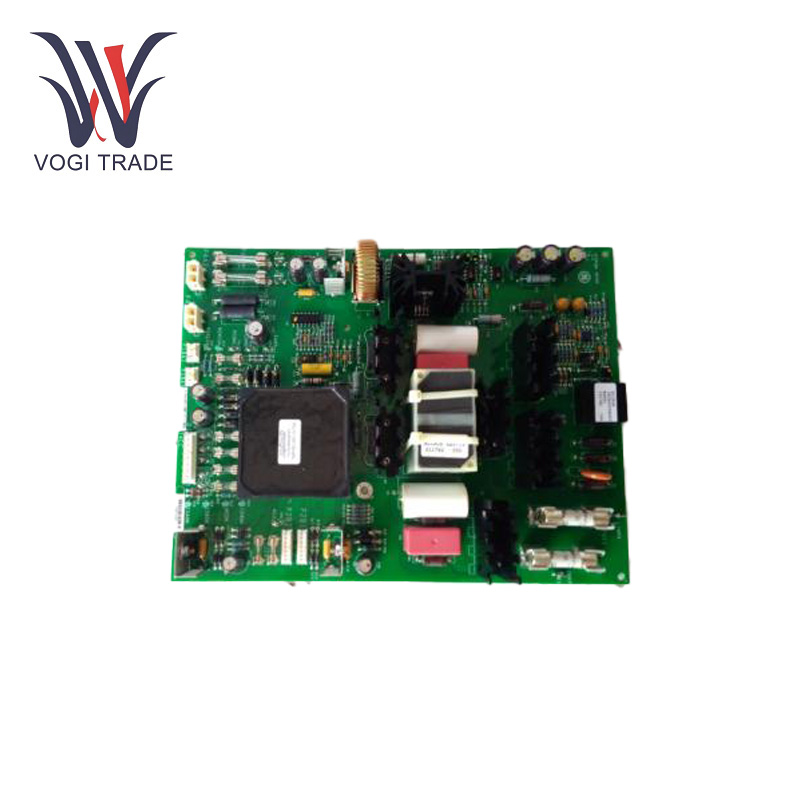

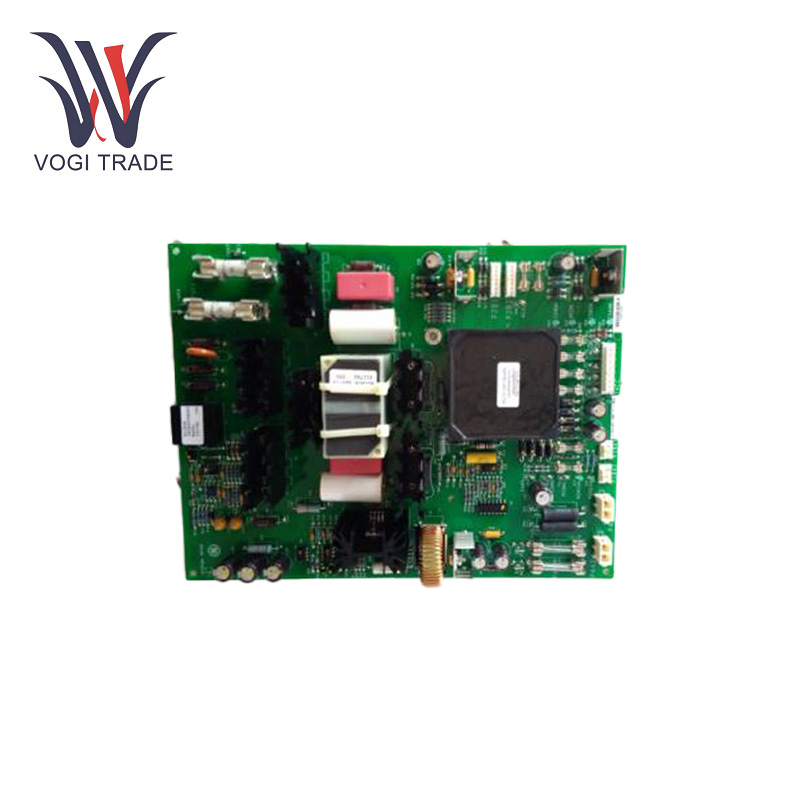

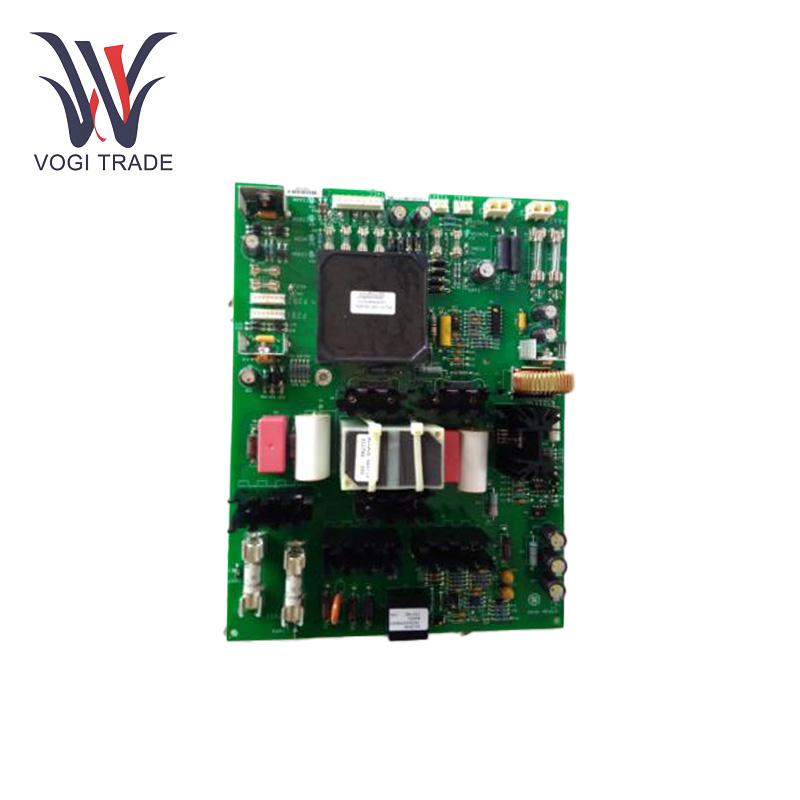

GE IS200BPIAG1AEB

Parameter Operasi

Ptegangan suplai rendah: 5V DC

Sensitivitas Masukan dan Keluaran: Menangani penggerak gerbang, sinyal kesalahan shunt, dan data aplikasi dari papan BPIA

Kisaran Suhu Pengoperasian: -15°C hingga +55°C

Tingkat Perlindungan: Perlindungan tingkat industri; peka terhadap listrik statis, memerlukan penanganan yang hati-hati

Konektor: Berbagai konektor untuk koneksi sinyal dan fase, termasuk 6 konektor pin vertikal jantan dan konektor tusuk untuk tautan DC dan sinyal penginderaan fase

Fitur Tambahan: Termasuk memori 1024-bit, berbagai komponen elektronik seperti transistor dan resistor

Fitur Produk

Antarmuka Sistem: Kartu bertindak sebagai jembatan antara JENIS BPIA/BPIB yang terhubung ke Penggerak Seri Inovasi sekaligus menawarkan komunikasi dan menangani kebutuhan  turbin.

Penanganan Sinyal:  GE IS200BPIAG1AEB mengelola sinyal penggerak gerbang, sinyal kesalahan shunt, dan data aplikasi ke dan dari papan BPIA.

masukan/keluaran: Papan menyediakan sinyal penginderaan fase, sinyal DC link positif dan negatif. Berfungsi pada sinyal tegangan, sinyal arus, sinyal kesalahan, dan banyak sinyal serupa lainnya.

Konektor:Enam konektor pin vertikal jantan untuk koneksi fase A, B, dan C IGBT. Lima konektor penusuk untuk merasakan sinyal fase A, B, C, dan DC link (+), (-).

Perangkat Memori 1024-bit: GE IS200BPIAG1AEB juga memiliki perangkat memori serial 1024-bit yang menyimpan informasi board ID dan revisi. Ini membantu pemeliharaan dan pemecahan masalah untuk mengidentifikasi kartu.

Sambungan Utamar: Papan terhubung ke rak VME menggunakan konektor ini.

Konektor Lainnya: Selain itu, GE IS200BPIAG1AEB memiliki total tujuh konektor di papan yang mencakup penggerak gerbang dan pin penginderaan sinyal.

Komponen Utama: Kartu ini dilengkapi tiga transformator, enam transistor dan sembilan susunan jaringan resistor, yang merupakan fungsi penanganan sinyal dan kontrol sistem.

Sensitif Statis: GE IS200BPIAG1AEB adalah papan peka listrik statis, yang dapat rusak akibat pelepasan muatan listrik statis (ESD) dan oleh karena itu harus ditangani dengan hati-hati. Jadi diperlukan landasan yang baik, dan tindakan pencegahan selama pemasangan & pemeliharaan.

Perlindungan Industri:Perlindungan Industri yang dipatenkan Sistem Perlindungan Industri yang dikhususkan untuk pengendalian turbin di pembangkit listrik.

Instalasi

Lambatt Kompatibilitas:GE IS200BPIAG1AEB ini sering dipasang di rak VME di slot khusus untuk antarmuka antara sistem CS3000 dan perangkat lain.

Identifikasi: Papan memiliki pelat muka dengan label dan tanda ID untuk memudahkan pemasangan.

Rentang aplikasi

Otomasi Industri: GE IS200BPIAG1AEB digunakan dalam skala besar untuk mengontrol jalur produksi di pabrik. Ia dapat mengawasi fungsi ban berjalan, lengan robot, dan peralatan permesinan, sehingga meningkatkan efisiensi dan kualitas produk.

Pembangkit Listrik: Kemungkinan Aplikasinya meliputi pengendalian turbin generator, pengatur tegangan, dan pembangkit listrik dalam sistem catu daya. Hal ini membantu menjamin pembangkitan listrik yang stabil dan penyalurannya ke jaringan listrik.

Minyak adan Gas: Ini memandu pompa, kompresor, dan katup di kilang dan di platform pengeboran. Ia mampu beroperasi dalam kondisi ekstrem, termasuk lingkungan bertekanan tinggi dan berbahaya, korosif, atau mudah meledak.

Pemecahan masalah

Indikator LED:Periksa LED IMOK untuk status operasional. Jika LED mati atau berkedip, mungkin ada masalah komunikasi atau daya.

Integritas Koneksi: Pastikan semua konektor, termasuk konektor P1 dan konektor tusuk, kencang dan tidak rusak.

Catu Daya: Pastikan board dialiri daya dari catu daya 5V DC yang tepat.

MengatakanVerifikasi Akhir:Verifikasi SignalTraverse melalui diagnostik untuk memastikan transmisi dan penerimaan sinyal antara sistem kontrol dan drive sudah benar.

Tes Memori: Memverifikasi perangkat memori 1024 bit berfungsi dengan benar. Kesalahan yang memerlukan penggantian papan biasanya ditandai dengan data yang rusak atau tidak dapat diakses.

Faktor Lingkungan: Pastikan papan berfungsi dalam kondisi lingkungan optimal, misalnya untuk suhu dan kelembapan.
