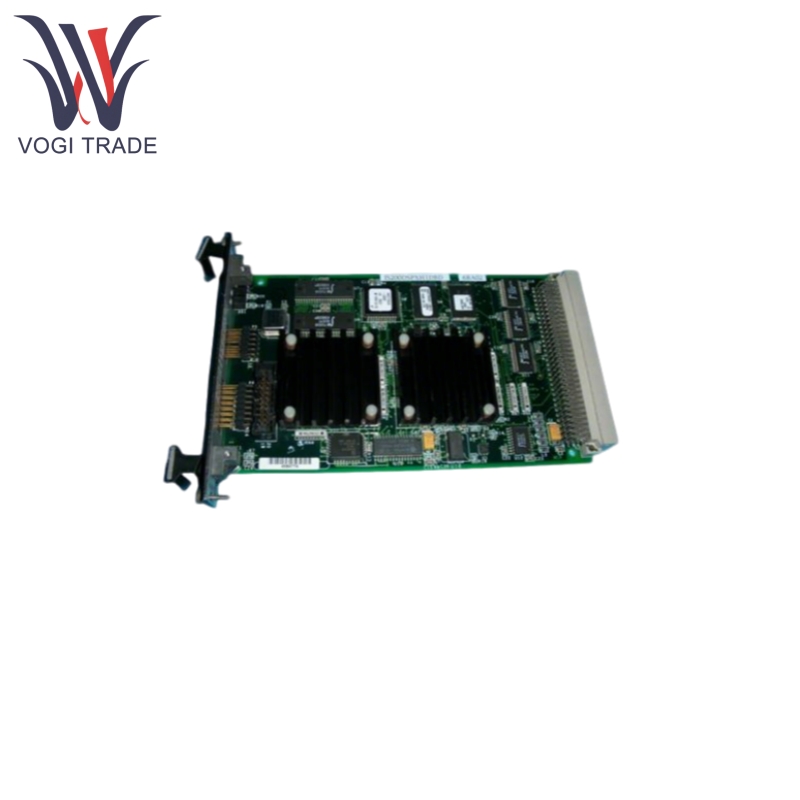

GE IS200DSPXH1DBD

Fitur Produk

GE IS200DSPXH1DBD dapat dilengkapi dengan prosesor sinyal digital khusus yang kuat yang menyediakan daya komputasi titik mengambang dan kecepatan clock tinggi.

Fungsi intinya adalah untuk memperoleh, kondisi dan menganalisis sinyal dari sensor getaran seperti accelerometer, sensor kecepatan, sensor arus eddy keyphasor.

GE IS200DSPXH1DBD melakukan Fast Fourier Transforms (FFT) untuk mengubah sinyal getaran domain waktu menjadi sinyal domain frekuensi untuk mengidentifikasi frekuensi karakteristik (mis., Rotor ketidakseimbangan, ketidaksejajaran, kesalahan membawa, frekuensi lorong blade, dll.).

GE IS200DSPXH1DBD memungkinkan logika perlindungan getaran (mis., Perbandingan titik setel, alarm, perjalanan) dan biasanya memenuhi persyaratan standar seperti API 670. Berbagai saluran sinyal getaran dapat diproses.

GE IS200DSPXH1DBD dapat memproses sinyal referensi RPM (keyphasor) untuk pengambilan sampel yang disinkronkan, pelacakan pesanan, dan pengukuran fase. Mendukung laju pengambilan sampel tinggi untuk secara akurat menangkap bentuk gelombang getaran.

Berkomunikasi dengan pengontrol host (mis. IS200ERBH) di rak Mark VI melalui bus VME64 atau VME32 untuk menerima perintah, mengkonfigurasi parameter dan mengunggah hasil pemrosesan/status alarm.

GE IS200DSPXH1DBD berisi RAM (untuk pemrosesan data) dan ROM/Flash (untuk penyimpanan firmware/program). Ini memiliki indikator LED untuk menunjukkan status daya, status operasi, status kesalahan dan status komunikasi.

GE IS200DSPXH1DBD dapat menerima sinyal sensor getaran dan sinyal keyphasor melalui konektor kepadatan tinggi on-board (mis. Jenis D-Sub atau DIN).

Prinsip menggunakan Prinsip

Input sinyal GE IS200DSPXH1DBD adalah sinyal dari sensor getaran yang dipasang pada turbomachinery, serta sinyal referensi RPM keyphasor, yang terhubung melalui kabel khusus ke konektor I/O di bagian depan papan.

GE IS200DSPXH1DBD Sinyal pengkondisian adalah sirkuit front-end analog on-board yang mengkondisikan sinyal input yang lemah, termasuk penyaringan (anti-aliasing), amplifikasi/atenuasi (penyesuaian gain), dan eksitasi sensor IEPE (tidak berlaku). Sinyal analog yang dikondisikan dikonversi menjadi sinyal digital oleh konverter analog-ke-digital berkecepatan tinggi (ADC).

Sinyal digital GE IS200DSPXH1DBD diumpankan ke inti DSP on-board, yang melakukan algoritma inti dari analisis FFT dari sinyal getaran dan perhitungan spektrum frekuensi (amplitudo, fase). Sinyal keyphasor diproses untuk menghitung kecepatan rotasi dan sudut fase untuk pengambilan sampel yang disinkronkan (analisis pesanan).

Menghitung nilai getaran keseluruhan (Puncak, RMS, PK-PK), amplitudo spesifik pita, fase, dan dibandingkan dengan alarm yang ditetapkan pengguna dan setpoint trip. Algoritma diagnostik canggih lainnya dapat dilakukan.

Hasil pemrosesan DSP (data spektrum, status alarm, status perjalanan, nilai proses, dll.) Dipindahkan melalui bus VME ke pengontrol master (mis., IS200erbh) di rak Mark VI.

Pengontrol host berinteraksi dan bertanggung jawab untuk mengkonfigurasi parameter papan DSPX (laju sampel, gain, setpoint alarm, pengaturan filter, dll.). Menerima data yang diproses dan informasi status dari papan DSPX. Mengintegrasikan data getaran, alarm, dan log peristiwa di seluruh sistem VI HMI/sistem kontrol (mis., Cimplicity, Toolboxst) untuk tinjauan operator dan diagnostik.

Parameter produk

Detail berikut adalah Papan Kontrol Prosesor Sinyal Digital GE IS200DSPXH1DBD

Biasanya mendukung 8 atau lebih saluran sinyal getaran/proses (mis., 8 getaran + 2 keyphasor)

Menerima sinyal tegangan dari akselerometer IEPE, sensor kecepatan, preamplifier probe arus eddy

ADC resolusi tinggi (biasanya 16 bit atau lebih tinggi)

Laju sampel tinggi, hingga puluhan kHz atau lebih, tergantung pada konfigurasi dan jumlah saluran

Gain yang dapat diprogram untuk mengakomodasi sensitivitas sensor yang berbeda (mis. ± 1V, ± 5V, ± 10V)

Biasanya 1-2 saluran untuk referensi rpm/fase (menerima pulsa TTL/24V)

Antarmuka utama: bus VME64/VME32 (konektor P1/J1)

Tegangan: +5VDC (listrik), ± 12VDC atau ± 15VDC (dapat digunakan untuk eksitasi front-end atau sensor analog)

Konsumsi Daya: Biasanya dalam kisaran 15W hingga 30W

Suhu Operasi: Standar Industri, biasanya 0 ° C hingga +60 ° C (32 ° F hingga 140 ° F) atau lebih luas

Suhu penyimpanan: biasanya -40 ° C hingga +85 ° C (-40 ° F hingga 185 ° F)

Kelembaban: Memenuhi Persyaratan Lingkungan Industri (mis., 5% hingga 95% non-kondensasi)

Peringkat Perlindungan: Dirancang untuk instalasi dalam selungkup Mark VI, memberikan IP20 atau perlindungan yang setara
