GE IS200EGDMH1ADE

Parameter Operasi

Suhu untuk beroperasi:-30 hingga 65 °C

Jenis konektor:Dua konektor bidang belakang

Bagian yang disegel:relai, 7 tutup HV, IC, RESISTOR FILM LOGAM, dan soket CPU

Penggunaan papan:Sistem simpleks menggunakan 1 papan, sedangkan sistem redundan menggunakan 3 papan

Fitur Produk

Deteksi Lapangan:GE IS200EGDMH1ADE bekerja terutama sebagai modul detektor tanah eksiter. Deteksi kebocoran lapangan dariSisi AC dan DC dari rangkaian medan:Sistem kontrol dapat mendeteksi kebocoran medan dari sisi AC dan DC rangkaian medan, yang penting untuk memastikan keamanan dan stabilitas sistem eksitasi.

Fitur Umum Dukungan Sistem Redundan:Sistem Kontrol Redundan dengan 3 papan GE IS200EGDMH1ADE di mana pengontrol, master 1 dan master 2 dikonfigurasi. Redundansi ini membangun ketahanan dan stabilitas ke dalam sistem sehingga sistem dapat terus berjalan, bahkan jika salah satu papan gagal.

Pemrosesan dan Transmisi Sinyal:Ini beroperasi bersama dengan papan UJIAN yang memungkinkan kita menghitung tegangan pada pin resistor penginderaan tanah. Kemudian diteruskan sebagai sinyal ke modul terkait seperti modul DSPX menggunakan EISB di rak pengontrol yang menggunakan tautan serat optik.

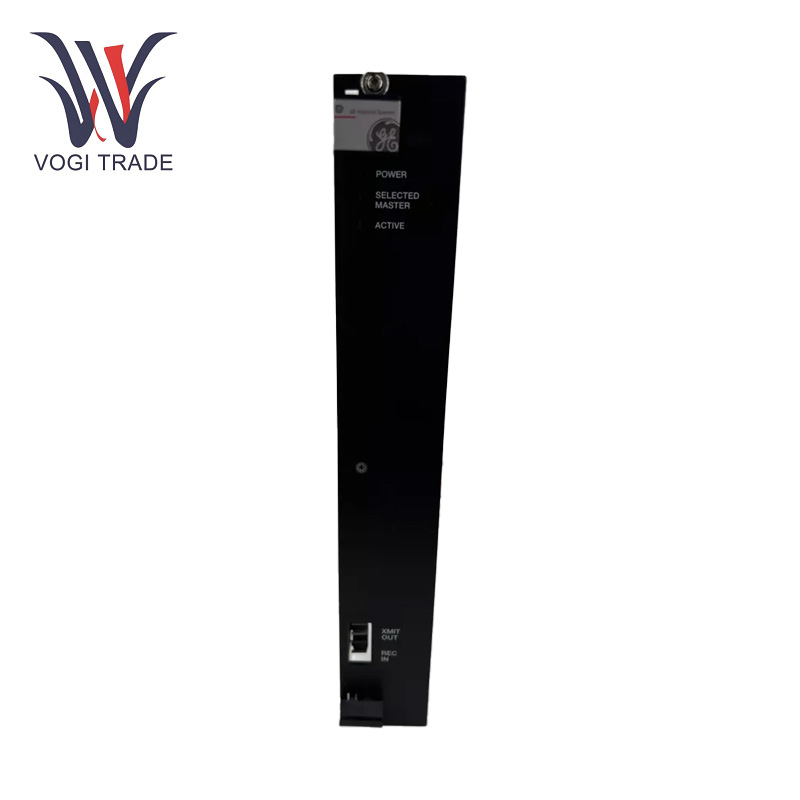

Multi-LED:Pelat depan papan memiliki beberapa indikator: indikator daya utama, indikator aktivitas, dan indikasi pemilihan master. Integrasi lampu ini memainkan peran penting dalam memahami status operasional modul secara sekilas, sehingga membantu dalam memantau dan memastikan kelancaran kolaborasi.

Instalasi

Pemasangan:GE IS200EGDMH1ADE terletak di rak backplane daya eksiter. Tiga papan EGDM dalam arsitektur redundan harus dipasang di slot yang sesuai dan tersambung dengan benar ke bidang belakang. Bidang belakang terdiri dari dua konektor; kedua konektor backplane di papan ini harus terhubung dengan benar ke antarmuka backplane yang sesuai. Koneksi harus aman agar dapat mengirimkan sinyal dengan benar.

Pemecahan masalah

Untuk menghindari hal ini:Tidak Ada Indikasi Daya Untuk memeriksa apakah rangkaian catu daya normal, kabel daya tersambung dengan baik, apakah ada masalah pada tegangan catu daya. Dan modul catu daya internal papan tidak rusak.

Jika Lampu Indikator Tidak Normal:Periksa status indikator aktivitas atau indikator pemilihan master ini tidak normal, harap periksa terlebih dahulu apakah koneksi board dan modul terkait lainnya normal. Hal ini juga dapat disebabkan oleh koneksi yang longgar atau masalah pada kabel transmisi sinyal. Selanjutnya, lihat apakah pengaturan konfigurasi board sudah beres.

Kesalahan jika modul tidak dapat mendeteksi kebocoran ground lapangan dengan baik dan melalui GE IS200EGDMH1ADE, Anda dapat memverifikasi apakah papan UJIAN ini berfungsi normal, apakah GE IS200EGDMH1ADE dan papan UJIAN berfungsi dalam keadaan terhubung. Periksa juga apakah ada kesalahan pada resistor penginderaan tanah dan sirkuit pengkondisi sinyal terkait.

Masalah Antarmuka Komunikasi:Jika tidak ada komunikasi, periksa jalur komunikasi, terutama jalur komunikasi fiber antara modul DSPX dan DSPX. Jangan putuskan kabel serat optik, parameter komunikasi harus benar.

Rentang aplikasi

Industri Pembangkit Tenaga Energi:GE IS200EGDMH1ADE terutama digunakan pada unit generator turbin gas dan unit generator turbin uap. Hal ini memungkinkannya memainkan peran penting dalam memantau dan melindungi sistem eksitasi generator, memastikan pengoperasian generator yang aman dan kualitas pasokan listrik.

Tumbuhan Laut:Modul ini juga berlaku untuk turbin gas atau uap dari pembangkit listrik tenaga laut atau sistem propulsi laut besar untuk menjamin pengoperasian sistem eksitasi turbin yang andal di lingkungan laut.
