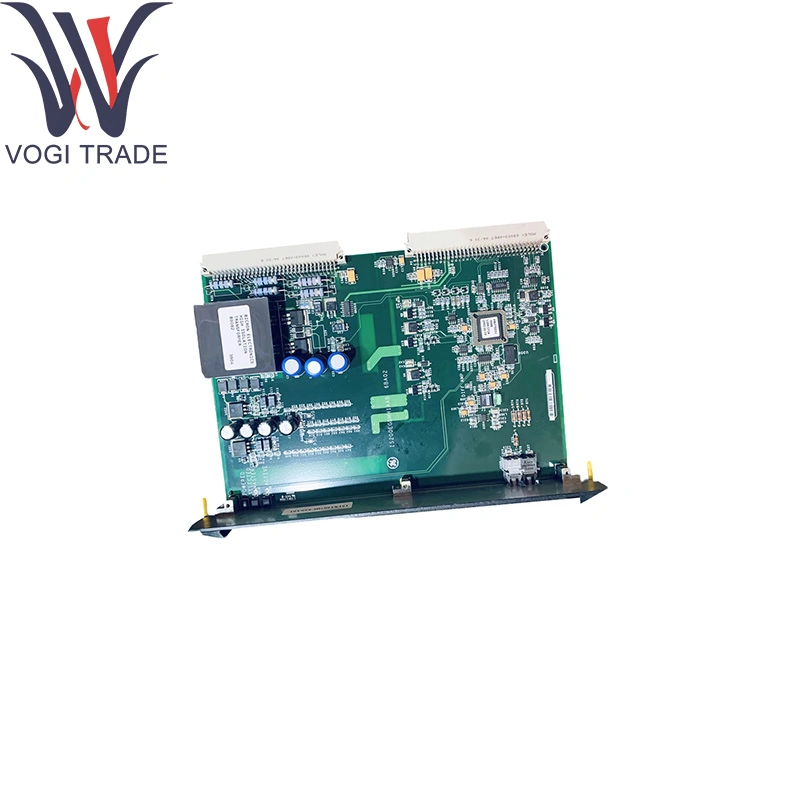

GE IS200EGMH1AFG
  • GE IS200EGMH1AFG GE IS200EGMH1AFG

GE IS200EGMH1AFG

Merek: GE
Deskripsi: IS200EGDMH1AFG
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 14
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
GE IS200EGDMH1AFG dipasang di rak Exciter Power Backplane (EPBP) dari sistem kontrol eksitasi EX2100 GE, IS200EGDMH1AFG secara terus menerus memantau resistensi antara titik mana pun di sirkuit lapangan generator dan tanah bumi.

mengirimkan permintaan

Deskripsi Produk

Pembuatan
Ge
Nomor Model
IS200EGDMH1AFG
Nomor pemesanan
IS200EGDMH1AFG
Katalog
Tandai kita
Keterangan
GE IS200EGDMH1AFG Exciter Ground Detector Module
Negara asal
8537101190
Kode HS
Amerika Serikat
Dimensi
228 × 152 × 38mm
Berat
0,56kg

Parameter teknis

Akronim fungsional: EGDM (Exciter Ground Detector Module), secara khusus diimplementasikan sebagai modul GE IS200EGDMH1AFG.

Faktor bentuk: VME 6U, slot ganda, papan ganda-ganda

Sinyal injeksi: ± 50V gelombang persegi, saat ini terbatas hingga ~ 80mA

Periode Tes Normal: 5s; Periode uji cepat: 400ms

Impedansi keluaran: <1Ω (karakteristik sumber tegangan)

Suhu operasi: –30 ° C hingga +65 ° C

Suhu penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95%RH, non-kondensasi

Pemasangan: colokan ke slot EPBP; Tidak ada kontrol panel depan


Fungsi produk

GE IS200EGDMH1AFG menyuntikkan gelombang kuadrat yang terkontrol ke dalam lilitan generator dan mengukur arus kebocoran tanah yang dihasilkan. Dengan menyapu sirkuit lapangan secara berkala, ia mendeteksi jalur resistif ke tanah - apakah di sisi DC atau AC - dan menandakan CPU kontrol ketika bocor melebihi ambang batas yang aman. Ini memungkinkan tindakan alarm atau shutdown yang cepat untuk mencegah kerusakan isolasi dan pemadaman yang tidak direncanakan.


Modul pendukung intis

Modul Attenuator Ujian: Mengukur tegangan di seluruh resistor penginderaan tanah untuk deteksi kesalahan tanah yang akurat oleh GE IS200EGDMH1afg.

Modul tegangan tinggi: Bertempat di panel tambahan, memberi kekuatan pada ujian dan EGDM selama tes kesalahan tanah.

Markvie CPU atau EX2100 Controller: Agregat EGDM Sinyal Kesalahan untuk Logika Alarm/Trip.


Komponen ekstensi

Kit redundansi: Socket-and-bracket set untuk menginstal beberapa modul GE IS200EGDMH1AFG secara paralel.

Test Leads & Jumpers: Harness khusus untuk diagnostik kabel lapangan.

Perakitan faceplate cadangan: Bezel pengganti dengan LED status.

Rack-Mountting Hardware: Standoff dan panduan untuk instalasi EPBP yang aman.


Dukungan perangkat lunak

Konfigurasi: Berbasis perangkat keras sepenuhnya; Tidak ada konfigurasi pengguna atau pembaruan firmware yang diperlukan untuk GE IS200EGDMH1AFG.

Diagnostik: deteksi modul-presentasi; Bendera alarm "Ground-Fault" dilaporkan ke Exciter Controller.

Integrasi: Transparan ke GE Excitation Control dan Markvie/S Control Suites - Tidak ada driver tambahan yang diperlukan.



Tag Panas: GE, IS200EGDMH1AFG, Modul Detektor Tanah Exciter
