GE IS200EISBH1AAA

Parameter operasi

Tegangan input: 24V DC.

Suhu operasi: -40 ° C hingga +85 ° C.

Protoko Komunikasil: Mendukung protokol komunikasi berkecepatan tinggi.

SIGNAl pemrosesan: Mampu menangani sinyal analog dan digital dengan presisi tinggi, memastikan kontrol dan pemantauan yang akurat.

Redundansi: Fitur jalur komunikasi yang berlebihan dan mekanisme gagal-aman untuk meningkatkan keandalan sistem dan meminimalkan waktu henti.

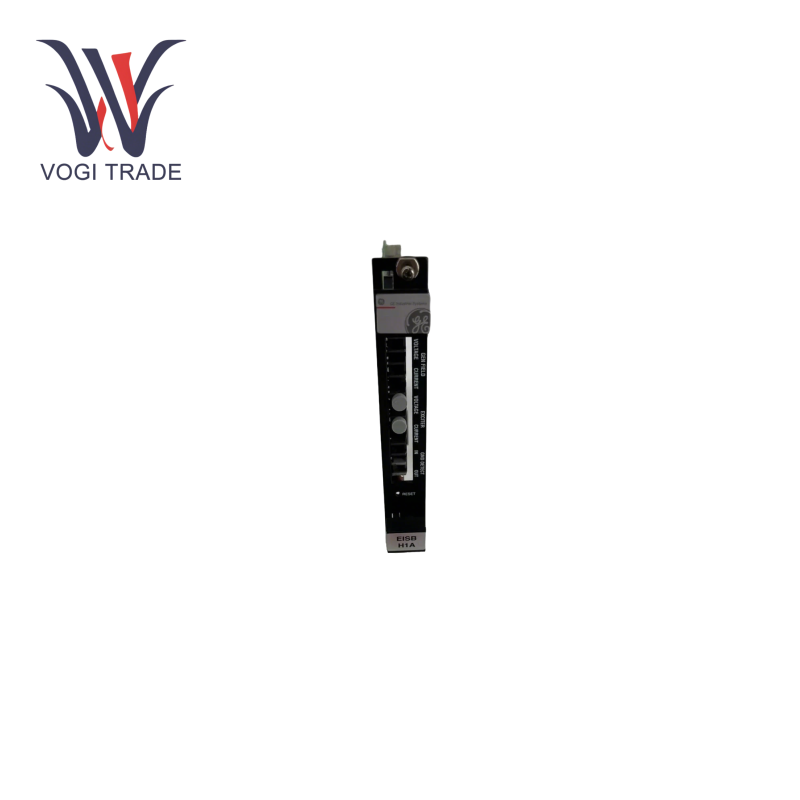

Saluran input: Papan ini memiliki enam konektor serat optik pada panel depannya, yang ditunjuk untuk berbagai sinyal input dan output.

Fungsi produk

Antarmuka komunikasi: EISB berfungsi sebagai antarmuka komunikasi khusus di antara pengontrol M1, M2, dan C, menggunakan protokol ISBUS milik GE untuk mentransfer data secara efisien.

Pemrosesan sinyal: Pengontrol GE IS200EISBH1AAA menerima dan mentransmisikan semua sinyal umpan balik serat optik melalui konektor backplane.

Komunikasi RS-232C: GE IS200EISBH1AAA juga menangani port komunikasi antara DSPX dan perangkat eksternal, seperti alat dan keypad melalui konektor backplane RS-232C.

Pengkondisian sinyal: GE IS200EISBH1AAA bertanggung jawab untuk memproses sinyal input dari sensor dan perangkat lain untuk memastikan interpretasi data yang akurat.

Mengelola proses input/output: Memproses data dari sensor dan aktuator.

Komunikasi data: Mendukung pertukaran data real-time antara sistem kontrol turbin dan modul lain atau sistem eksternal.

Deteksi kesalahan: Pemantauan Kinerja Sistem & Mengidentifikasi Anomali untuk Meningkatkan Alarm atau Menutup Sistem Down Down Damage.

Diagnostik: Menyediakan detail diagnostik untuk membantu pemeliharaan dan pemecahan masalah, seperti kode kesalahan dan laporan status sistem.

Instalasi

Persiapan: Pastikan bahwa sistem kontrol ditenagai dan semua tindakan pencegahan keselamatan ada untuk meminimalkan risiko sengatan listrik.

Pemasangan: Geser EISB ke slot rak kontrol di mana ia akan dipasang, biasanya di bawah modul DSPX. Pastikan untuk mengamankan papan dengan baik, sehingga tidak bergerak atau bergetar saat beroperasi.

Koneksi: Pasang kabel serat optik yang sesuai ke enam konektor di panel depan.

Verifikasi: Mulai sistem pasca-instalasi, memastikan EISB berkomunikasi dengan baik dengan pengontrol M1, M2, dan C. Perhatikan kesalahan indikator kesalahan atau komunikasi.

Ruang lingkup aplikasi

Powertanaman: GE IS200EISBH1AAA mengendalikan sistem eksitasi generator untuk menjaga stabilitas dan efisiensi pembangkit listrik.

Otomatisasi Industri: GE IS200EISBH1AAA dapat memilih kontrol presisi kanan untuk sebagian besar proses industri yang kompleks yang membutuhkan kontrol eksitasi yang andal.

Pemecahan masalah

Masalah transmisi: Periksa koneksi serat optik. Pasti mereka tidak rusak atau terputus. Jika ada masalah dengan transfer data antara pengontrol. Pastikan konektor tidak kotor dan tidak memiliki kontaminan.

Kehilangan sinyal: Konfirmasikan bahwa semua sinyal input ke papan EDCF dan modul deteksi tanah, berada dalam batas yang diharapkan. Pastikan tidak ada masalah integritas dengan modul antarmuka.

Indikator LED EISB: Gunakan LED EISB untuk mendiagnosis status operasional.
