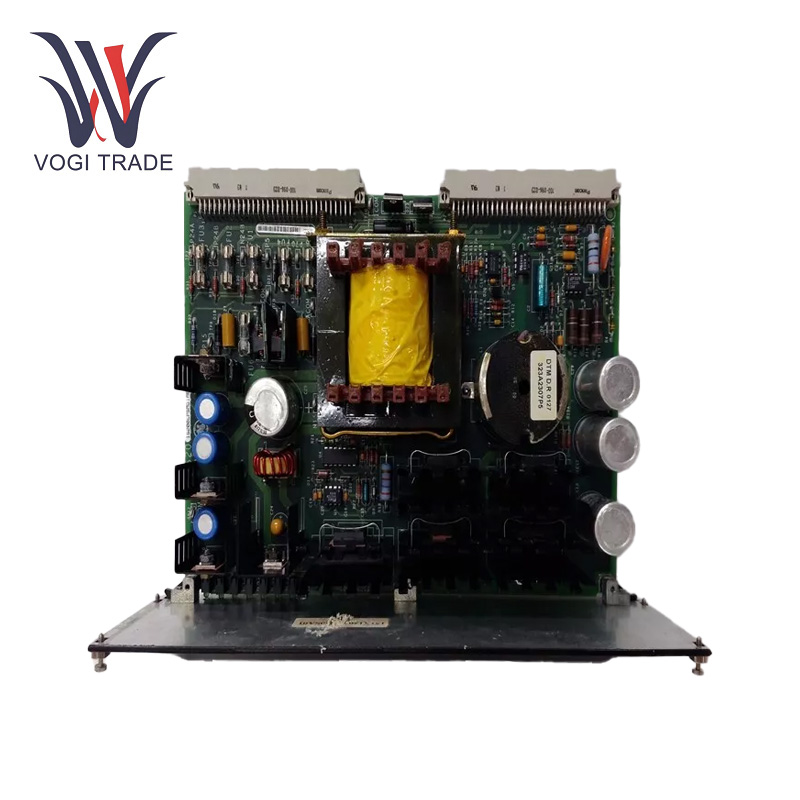

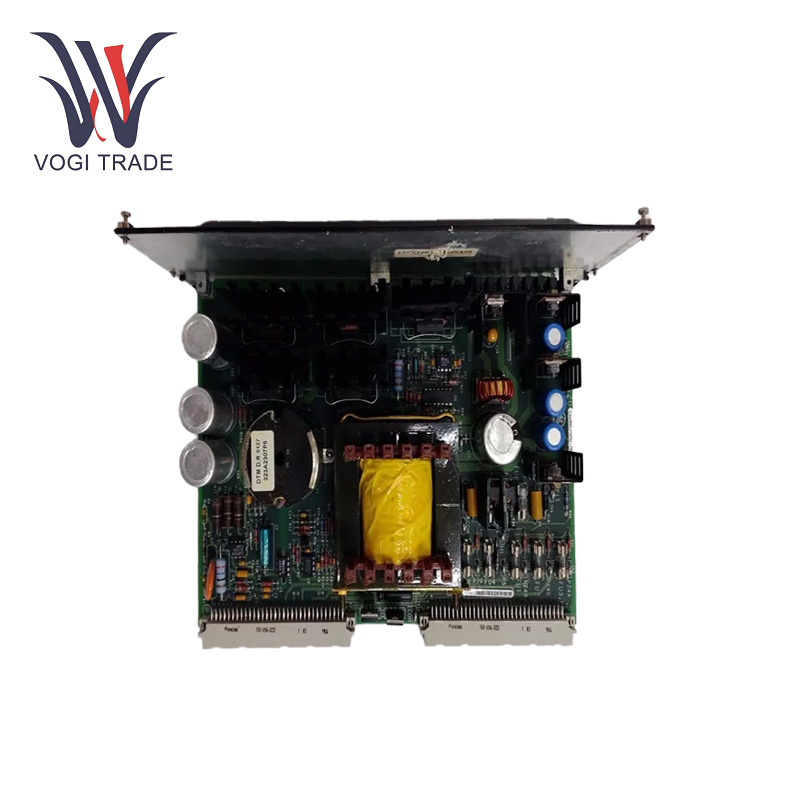

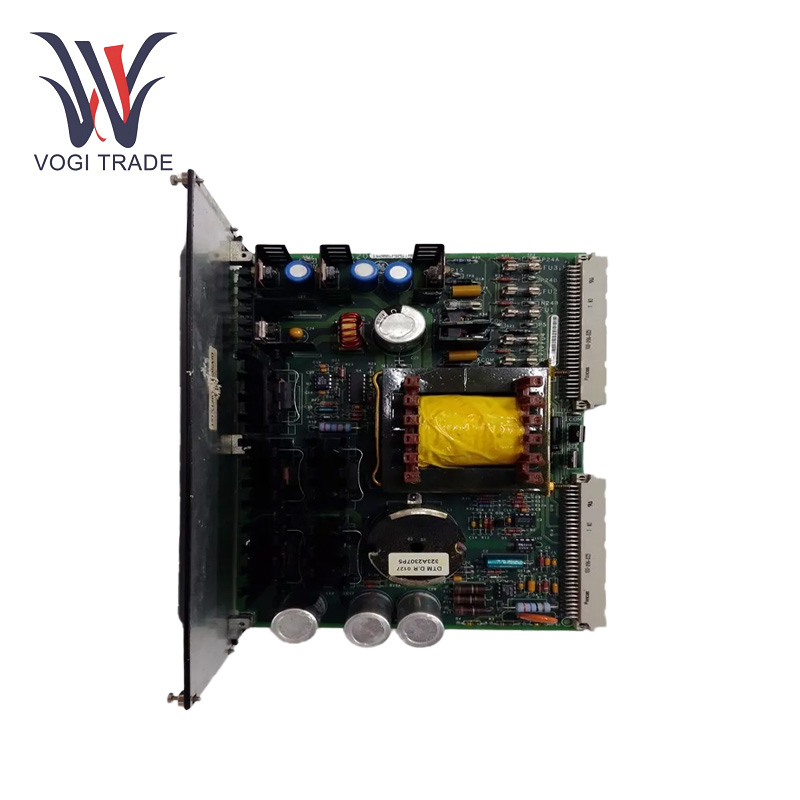

GE IS200EPSMG1A

Parameter Operasi

Tegangan Masukan:125VDC.

Keluarant Tegangan:5VDC, 15VDC, 24VDC, dan 70VDC.

Jenis komponen:transformator, induktor, kapasitor, transistor, resistor, sirkuit terpadu, sekering,

Kuantitas LED:7.

Kuantitas Sekering:9.

Jumlah Konektor: 2.

Tipe Kapasitor Butai:Kapasitor elektrolitik aksial dan tegangan tinggi.

Jenis Resistor:resistor film dari logam; karbon} resistor komposit.

Jumlah Radiator Ekstra:4.

Kumparan induktor:L2 adalah kumparan induktor kecil.

Fitur Produk

Menyediakan Catu Daya Yang Stabil:Ini menyediakan pasokan daya yang stabil dan akurat untuk perangkat eksitasi untuk memastikan pengoperasian generator yang stabil dan keandalan sistem eksitasi.

Perlindungan Terintegrasi:Ia memiliki fungsi perlindungan tegangan berlebih, arus berlebih, dan lainnya untuk melindungi sirkuit catu daya dan peralatan terkait untuk keamanan dan keandalan yang tinggi.

Panel Depan Menampilkan:7 Lampu LED di panel depan secara visual dapat menunjukkan status kerja modul.

Berbagai Elemen:GE IS200EPSMG1A mencakup transformator, induktor Bionic, beberapa kumparan induktor, transistor dengan heat sink, kapasitor elektrolitik aksial dan tegangan tinggi, kapasitor cakram, resistor film logam, resistor komposit karbon, sirkuit terpadu, sekering, dan titik uji TP.

Instalasi

Untuk memasang GE IS200EPSMG1A di backplane EPBP, sejajarkan modul ke slot yang sesuai dan dorong ke dalam hingga keduanya tersambung dengan kuat. Pastikan untuk menyambungkan konektor pada modul dengan benar ke antarmuka yang sesuai di bidang belakangnya. Kencangkan sambungan untuk memastikan sinyal dan transmisi daya yang baik.

Pemecahan masalah

Terlalu panas:Jika GE IS200EPSMG1A terlalu panas, pastikan apakah lingkungan pembuangan panasnya baik. Jaga jarak yang memadai dari modul, untuk memastikan aliran udara. Pastikan kipas pendingin berfungsi. Selain itu, lakukan percobaan atau identifikasi korsleting atau arus berlebih pada sirkuit yang dapat menghasilkan panas berlebihan.

Tegangan Keluaran Tidak Normal:Pada langkah awal ini, Anda perlu memeriksa terlebih dahulu beban yang terhubung ke terminal keluaran untuk mengetahui apakah ada hubungan pendek atau kelebihan beban, jika tidak ditemukan kelainan pada beban yang terhubung, maka Anda dapat memeriksa tegangan keluaran mengenai tidak cocoknya. menetapkan nilai. Kemudian mengukur rangkaian pengaturan tegangan pada modul, misalnya transistor, rangkaian terpadu.

Rentang aplikasi

Pembangkit Listrik Tenaga Air:GE IS200EPSMG1A juga cocok untuk pembangkit listrik tenaga air, sehingga sistem eksitasi generator air dapat memperoleh dukungan daya secara real-time dan memastikan peralatan pembangkit listrik beroperasi secara normal.

Kekuatan Proses Industri:Ini dapat digunakan di beberapa sistem tenaga industri besar terutama proses metalurgi, proses kimia, tetapi juga dapat memasok daya ke sistem eksitasi generator gardu induk industri, untuk memastikan stabilitas operasi jaringan listrik industri.
