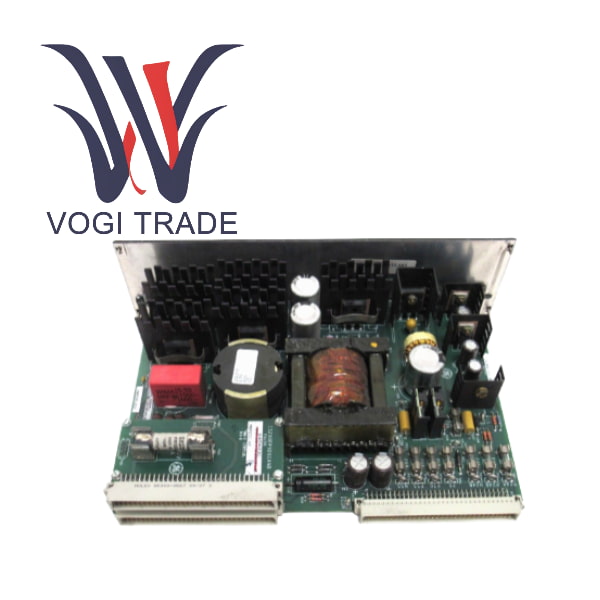

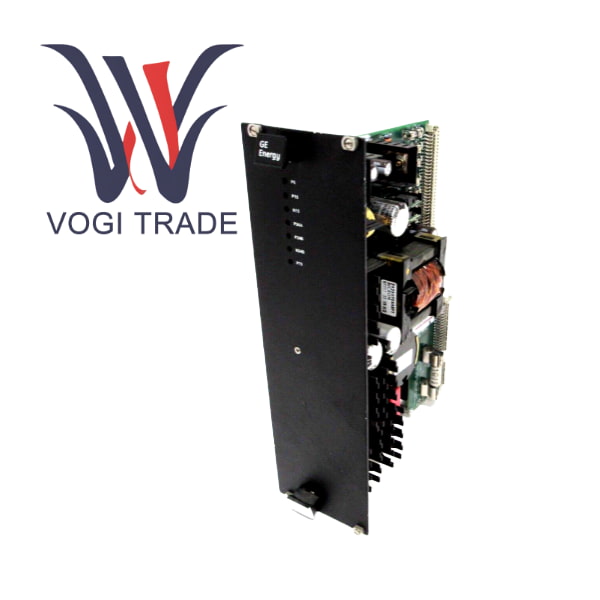

GE IS200EPSMG2AED

GE IS200EPSMG2AED adalah modul pemantauan dan diagnostik jaringan khusus yang dirancang oleh General Electric untuk turbin Mark VIe dan Mark VIeS serta sistem kontrol proses yang canggih. Nama resminya adalah "Ethernet Pack Status Monitor". Modul ini bukan modul pemrosesan data atau I/O konvensional; sebaliknya, sebagai penjaga kesehatan jaringan yang penting di seluruh arsitektur I/O terdistribusi Mark VIe. Fungsi inti IS200EPSMG2AED adalah memantau secara terus menerus dan independen status tautan komunikasi Ethernet antara semua modul prosesor I/O dan pengontrol dalam paket I/O lokal. Dengan deteksi real-time dari setiap sinyal detak jantung modul I/O atau aktivitas paket data, EPSM dapat mengidentifikasi masalah segera setelah kegagalan komunikasi dan mengeluarkan sinyal alarm tingkat perangkat keras melalui kontak keluaran relai. Sinyal ini dapat dihubungkan langsung ke sistem alarm utama atau pengontrol tingkat yang lebih tinggi, sehingga memastikan bahwa meskipun perangkat lunak tingkat atas benar-benar tidak efektif, modul dapat segera memberi tahu operator bahwa telah terjadi gangguan komunikasi serius dalam paket I/O, sehingga memastikan ketersediaan tinggi dan karakteristik keamanan kesalahan sistem.

Pembaruan Produk dan Perkembangan Teknologi

Pada awalnya, sistem DCS/PLC sangat bergantung pada diagnostik perangkat lunak. Begitu pengontrolnya gagal, "mata" seluruh sistem menjadi buta.

Era Mark VIe memperkenalkan papan EPSM, yang merupakan lompatan signifikan dalam filosofi teknik dan mewujudkan konsep keselamatan "perangkat keras sebagai cadangan". Desain ini sangat sukses sepanjang siklus hidup sistem Mark VIe.

Saat Ini dan Masa Depan

Fungsi inti EPSM dilanjutkan dalam sistem Mark VIeS, dan bahkan mungkin diperkuat.

Dalam versi masa depan, fungsi tersebut dapat diintegrasikan dengan tetap menjaga independensi perangkat keras, menambahkan antarmuka Ethernet sederhana untuk melaporkan informasi diagnostik yang lebih rinci ke sistem atas, namun fungsi alarm kontak kering intinya akan selalu ada sebagai sarana cadangan yang paling andal.

Sebagai monitor perangkat keras murni, EPSM sendiri hampir tidak memiliki risiko keamanan siber, yang merupakan keuntungan besar dalam lingkungan OT saat ini.

Panduan Instalasi

Tentukan paket I/O lokal utama mana yang memerlukan papan EPSM. Biasanya, semua paket I/O yang digunakan untuk perlindungan keselamatan dan sirkuit kendali utama harus dipasang.

Masukkan IS200EPSMG2AED ke slot I/O mana pun yang tersedia pada paket I/O lokal.

Perbaiki dengan aman dengan sekrup.

Hubungkan kabel keluaran alarm ke terminal umum papan EPSM, sambungkan catu daya sistem alarm utama pabrik.

Hubungkan kabel input alarm ke kontak papan EPSM yang biasanya tertutup.

Perhatikan bahwa kabel harus kokoh dan ditandai dengan jelas.

Nyalakan dan verifikasi

Nyalakan paket I/O.

Periksa keadaan normal dengan mengamati bahwa LED OK hijau pada papan EPSM harus terus menyala, dan LED FAULT merah harus mati. Pada saat ini, ukur kontak NC dengan multimeter, dan kontak tersebut harus terbuka.

Tes simulasi kesalahan Dalam kondisi di mana keselamatan diperbolehkan, Anda dapat menghapus modul I/O apa pun dari paket I/O.

Hasil yang diharapkan LED FAULT merah pada papan EPSM akan segera menyala, dan kontak NC akan menutup, memicu alarm yang sesuai pada panel alarm utama.

Tes pemulihan Masukkan kembali modul yang dilepas ke dalam sistem, dan sistem akan kembali normal. Alarm harus diatur ulang.

Rekomendasi produk terkait

Perangkat keras pelengkap

Papan EPSM Mark VIe Local I/O Pack harus dipasang pada sasis jenis ini

Modul distribusi daya utama IS200JPDHG1 menyuplai daya ke paket I/O

Objek yang dipantau

Modul masukan analog IS200VAICH1A

Modul masukan getaran IS200VVIBH1A

Modul masukan RTD IS200PRTDH1A

Peralatan penerima alarm

Panel alarm utama pabrik

Kartu input digital pengontrol DCS/PLC tingkat tinggi
