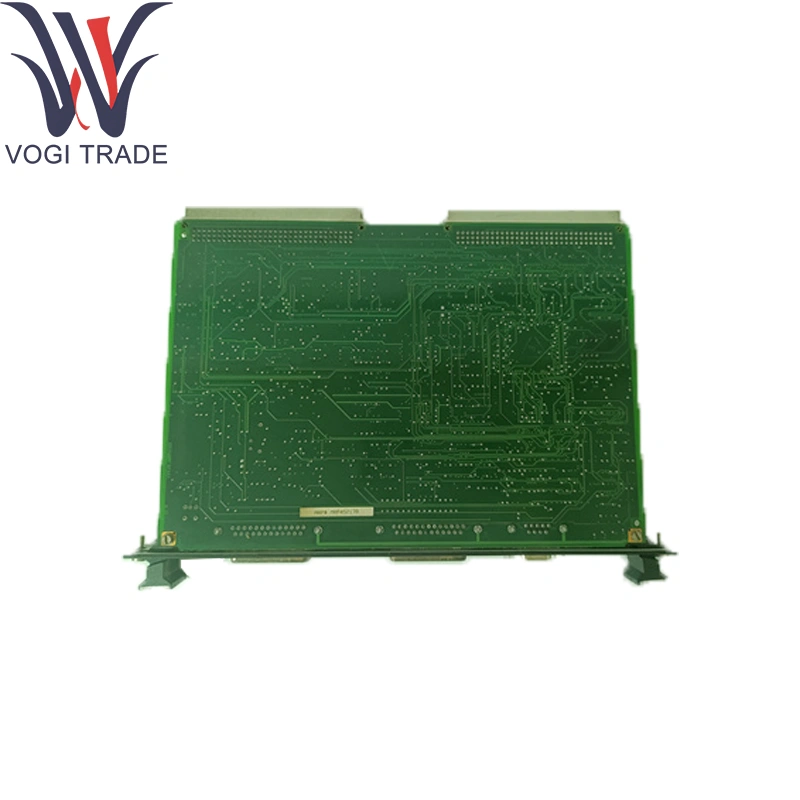

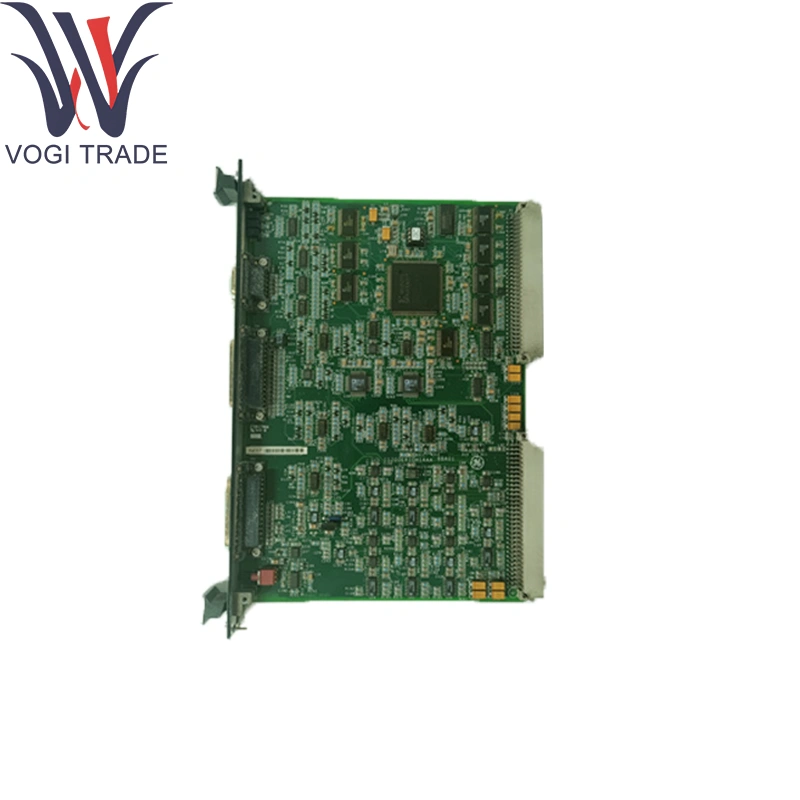

GE IS200EROCH1ABB

Parameter teknis

Input Operator:

Hingga 16 Tombol Dorong Discrete atau Input Selektor (Pengangkutan 24 V DC) untuk GE IS200EROCH1ABB

Input Debounce: Perangkat Keras 10 MS

Isolasi: saluran 1 kV-ke-tanah

Output Operator:

Hingga 16 lampu diskrit atau output drive LED (kolektor terbuka, 24 V DC @ 100 mA)

Dilindungi terhadap polaritas arus berlebih dan terbalik di GE IS200eroch1abb

Antarmuka keypad:

Dukungan keypad matriks 4 × 4 melalui bus pemindaian multiplexed

Konektor Panel Kembali HMI: Pita 16-pin standar untuk modul LCD khusus atau tampilan teks

LED Status: Indikator "Power OK", "Comm OK", "Kesalahan" di tepi depan

Konektor:

Konektor Backplane I/O-Pack Dual 50-Pin

Kabel lapangan melalui dua blok terminal pluggable 26 arah

Lingkungan:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95 % RH, non-kondensasi untuk GE IS200eroch1abb

Fungsi produk

Antarmuka Stasiun Kontrol Lokal: Perintah operator diskrit rute (Mulai, Berhenti, Reset, Mode Pilih) ke dalam CPU Mark Vie, dan menggerakkan lampu status lokal atau LED sebagai respons terhadap alarm dan mode sistem.

Keypad/Display Integration: Menyediakan bus matriks yang dipindai dan daya untuk tampilan LCD atau LED berdaya rendah untuk pembacaan lokal parameter utama (kecepatan, suhu, status perjalanan).

Dukungan shutdown darurat: Antarmuka dengan tekan e-stop khusus dan lampu "trip" untuk intervensi manual yang cepat

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly yang memasok 24 V DC dan konektivitas ionet

Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C) Pemrosesan Input Operator untuk GE IS200eroch1abb

Paket Annunciator: Modul Pengemudi Lampu Pelengkap untuk Beban Indikator Daya Tinggi (mis., IS400TRLYS1B)

Komponen ekstensi

Blok Terminal Pluggable: Blok 26 arah yang dikunci untuk input vs saluran output; Tersedia dengan bantuan regangan kabel terintegrasi

Kit bingkai panel depan: bezel dan gasket untuk pemasangan pushbuttons, sakelar pemilih, dan lampu indikator

Rakitan Kabel Pita: Harness 16-pin untuk koneksi ke modul LCD alfanumerik atau grafik khusus

Kit Stop Darurat: Rakitan pushbutton stainless steel dan operator kepala jamur dengan harness kabel terintegrasi

Dukungan perangkat lunak

Konfigurasi: Pemetaan input-dan-output, waktu debounce, dan pola lampu-lampu yang ditentukan melalui GE Toolboxst ™ I/O-PACK Wizard

Diagnostik & Pemantauan:

Input per-channel dan output bendera kesehatan tersedia dalam tag HMI dan OPC-DA

Tes mandiri tentang power-up mengonfirmasi integritas lampu-drive dan keypad-scan, dengan kegagalan masuk diagnostik pengontrol

Firmware: Tidak ada firmware on-board; Semua logika berada di program aplikasi Mark Vie

Dokumentasi: Detail di Panduan Instalasi I/O GE Mark Vie/Vies di bawah bagian "Antarmuka Kontrol Operator Jarak Jauh"
