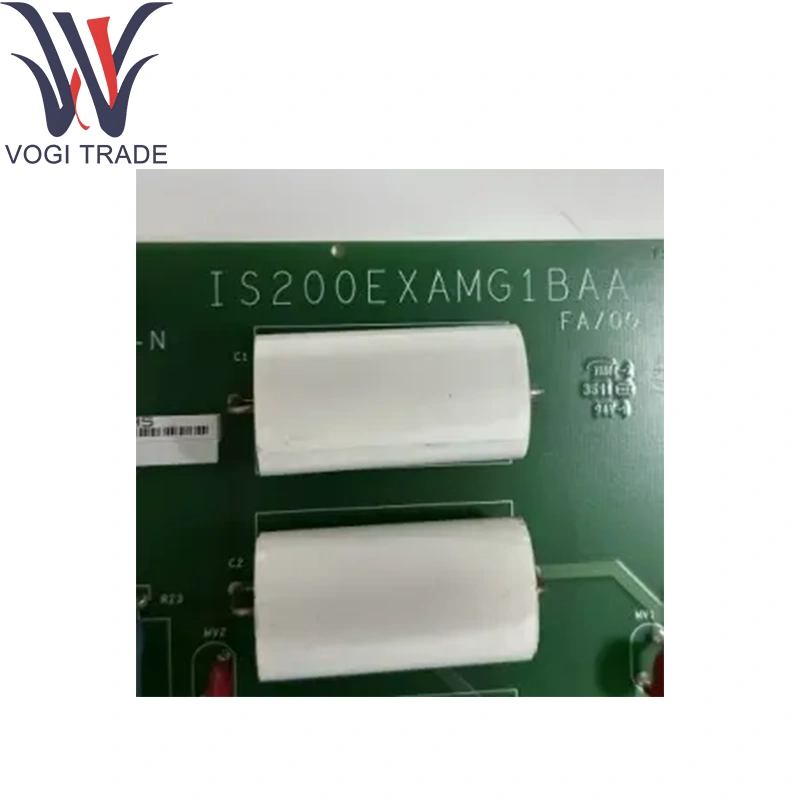

Merek: GEDeskripsi: IS200ExAMG1BAAKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenGE IS200EXAMG1BAA dipasang di Kabinet Auxiliary Ex2100E Excitation-Control, IS200EXAMG1BAA melemahkan sinyal lapangan tegangan tinggi dan memberikan bentuk gelombang uji yang terkontrol untuk pemantauan insulasi dan diagnostik kesalahan.
Pembuatan |
Ge |
Nomor Model |
IS300Exumb1 |
Nomor pemesanan |
IS300Exumb1 |
Katalog |
Tandai kita |
Keterangan |
GE IS200EXAMG1BAA Modul Atenuasi Exciter |
Negara asal |
Amerika Serikat |
Kode HS |
7326909000 |
Dimensi |
228 × 190 × 25 mm |
Berat |
0,39 kg |
Parameter teknis
Akronim: Ujian (Modul Atenuasi Exciter)
Jenis sinyal: gelombang persegi frekuensi rendah
Tegangan Uji: ± 50 V, Terbatas Saat Ini
Impedansi Output: 50 Ω jaringan atenuasi
Konektor:
J1: penguncian 3-pin untuk kontak relai tambahan
J2: 9-pin D-SHELL untuk transmisi sinyal uji dan pemantauan arus bocor
E1/E2: Konektor Stab-On Untuk Kopling ke Tegangan Bus Lapangan
TB1: Terminal Chassis-Ground for Board Shield
Jumper: JP1-JP3 untuk memilih rentang sekunder transformer potensial
Daya: 24 V DC @ 1 A via Backplane Carrier
Kondisi operasi: –30 ° C hingga +65 ° C, hingga 95 % RH non-kondensasi
Modul ini ditetapkan GE IS200EXAMG1BAA.
Fungsi produk
Kondisi GE IS200EXAMG1BAA dan melemahkan tegangan eksitasi generator untuk pengukuran yang aman, sambil menyuntikkan bentuk gelombang uji ± 50 V terkontrol ke dalam lilitan lapangan untuk deteksi kesalahan tanah. Memberikan penskalaan dan isolasi tegangan yang akurat sehingga pengontrol EX2100 dapat memantau integritas isolasi tanpa atenuator eksternal atau penyesuaian gain manual.
Modul pendukung inti
EGDM Modul Detektor Tanah untuk Penginderaan Kebocoran Lapangan
Modul daya tegangan tinggi yang memasok tegangan eksitasi selama pengujian
Pengontrol EX2100 untuk menggabungkan bendera diagnostik dan integrasi HMI/alarm
Pembawa backplane bantu yang menyediakan daya dan pensinyalan
Komponen kunci: GE IS200ExAMG1BAA.
Komponen ekstensi
Kit Jumper Cadangan (JP1-JP3) untuk pemilihan tegangan lapangan
Rakitan kabel panel depan untuk konektor J1 dan J2
Kit Chassis-Ground untuk TB1 Shield Pengakhiran
Rack-Mount Hardware (pemandu dan standoff) untuk instalasi kabinet tambahan
Semua memperluas fungsionalitas GE IS200ExAMG1BAA.
Dukungan perangkat lunak
Konfigurasi: Konfigurasi perangkat keras melalui jumper; Tidak diperlukan pengaturan firmware atau perangkat lunak
Diagnostik: Kesehatan bocor-current dan sinyal tes yang dilaporkan oleh pengontrol; Bendera "Ground-Fault" dan "Test-OK" ditampilkan di layar EX2100 HMI
Firmware: tidak berlaku (perangkat keras atenuasi pasif)
Dokumentasi: Detail dalam Manual Modul Atenuasi Exciter dan Instruksi Sistem EX2100
Operasi berlaku untuk GE IS200EXAMG1BAA.
