GE IS200JPDDG1AAA

Parameter Teknis

Tegangan Input: 24 V DC atau 125 V DC (hanya satu input yang dapat digunakan dalam satu waktu)

Konektor Masukan: Mate-N-Lok 2-pin (125 V DC), Mate-N-Lok 4-pin (24 V DC)

Sirkuit Output: 6 output yang dialihkan dan digabungkan secara identik

Konektor Output: Mate-N-Lok 2-pin untuk papan TRLY atau TBCI

Sakelar: Sakelar pemeliharaan per keluaran

Indikator: LED hijau per output menunjukkan adanya volumetage

Suhu Pengoperasian: -30°C hingga +65°C (-22°F hingga +149°F)

Dimensi Papan: 23,495 cm T x 10,795 cm L (9,25 inci x 4,25 inci)

Pemasangan: Rel DIN dengan penahan plastik atau braket baja yang dipasang di dasar

Ikhtisar Produk

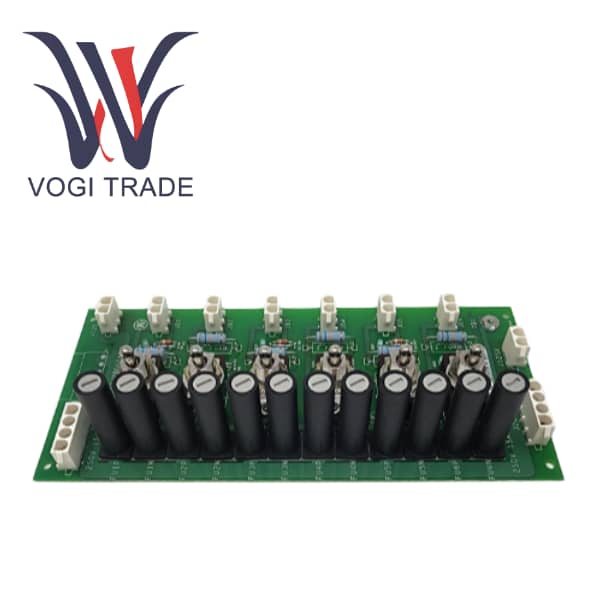

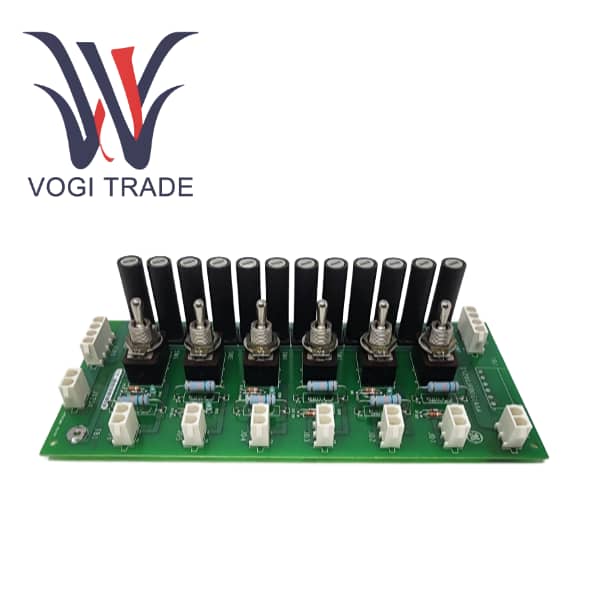

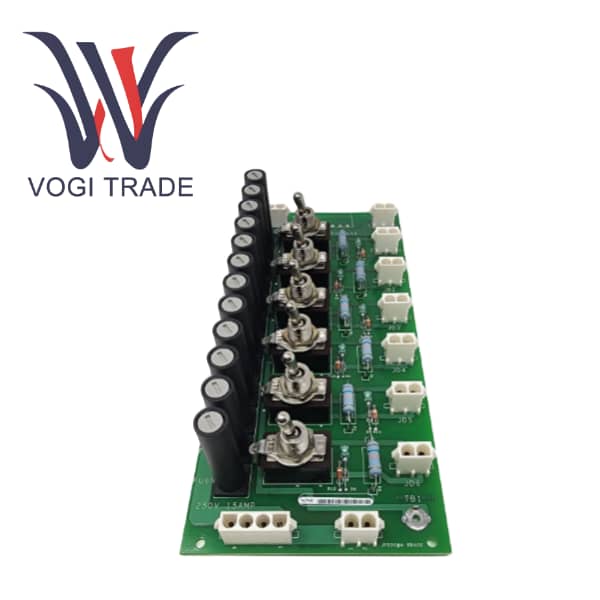

IS200JPDDG1AAA adalah papan distribusi DC dan merupakan bagian dari sistem kontrol GE Mark VIe. Input daya DC tunggal (24V atau 125V) dapat didistribusikan ke beberapa sirkuit output yang terisolasi dan terlindungi. Setiap keluaran mencakup sakelar pemeliharaan, sekring, dan lampu indikator lokal, menjadikan IS200JPDDG1AAA sangat cocok untuk aplikasi yang memerlukan catu daya DC yang andal dan aman untuk perangkat lapangan seperti relai, katup solenoid, dan papan masukan kontak.

GE IS200JPDDG1A termasuk dalam seri JPDD yang lebih luas dan telah dipasang sebelumnya dengan sekering 15A, memungkinkannya untuk langsung digunakan dalam sistem yang memerlukan koordinasi sirkuit cabang dengan kabel dan konektor standar.

Fitur Fungsional

Kompatibilitas input ganda pada board ini mendukung input 24V DC dan 125V DC, tetapi keduanya tidak dapat digunakan secara bersamaan.

Papan distribusi daya GE dc memiliki enam sirkuit keluaran yang sepenuhnya terisolasi, yang masing-masing memiliki sakelar dan sekering independen.

Papan ini mudah dirawat. Setiap sirkuit berisi saklar yang dapat diisolasi dengan aman selama pemeliharaan.

Indikasi status visual: Setiap lampu indikator LED hijau keluaran menunjukkan status daya.

Dukungan sistem DC tanah terapung, dirancang untuk catu daya DC tanah terapung, dengan sekering dan sakelar di kedua sisi jalur DC.

Papan ini berisi konektor keluaran yang dapat digunakan untuk menghubungkan papan JPDD lainnya dengan cara rantai daisy.

Tidak ada umpan balik diagnostik. Berbeda dengan papan PDM inti, JPDD GE IS200JPDDG1AAA tidak terhubung ke komponen PPDA I/O untuk pemantauan sistem.

Perbandingan dengan Produk Sejenis

Keuntungan dan kerugian

Keuntungan

Pasang dan mainkan, sekering pra-instal dapat mengurangi waktu dan kesalahan pemasangan.

Perlindungan yang kuat, setiap keluaran dilengkapi dengan sekering dan sakelar untuk memastikan keamanan dan pemeliharaan.

Input fleksibel, mendukung sistem 24V dan 125V DC.

Desain ringkas, pemasangan rel DIN menghemat ruang panel.

Umpan balik visual dan lampu indikator LED menyederhanakan pemecahan masalah.

Kerugian

Ia tidak memiliki fungsi diagnostik dan tidak dapat diintegrasikan dengan PPDA untuk pemantauan jarak jauh.

Desain non-redundan, ketika daya masukan hilang, ada satu titik kegagalan.

Kustomisasi terbatas. Peringkat sekering tetap mungkin tidak berlaku untuk semua aplikasi (tidak seperti versi G2/G3).
