GE IS200JPDFG1ADD

Parameter Teknis

Tegangan Input: 24 V DC atau 125 V DC (hanya satu input yang dapat digunakan dalam satu waktu) Nominal 125 V DC (maks 145 V DC)

Arus Masukan: maksimum 30 A

Pemutus Arus: 30 A DC, disertakan

Konektor Output: J1R, J1S, J1T (5 A menyatu), J7X,Y,Z (5 A menyatu), J8A,B (12 A menyatu), J12 (3 A menyatu)

Impedansi ke Tanah: >75 kΩ (JP1 terpasang), >1500 kΩ (JP1 dilepas)

Suhu Pengoperasian: -30°C hingga +65°C (-22°F hingga +149°F)

Dimensi Modul: 30,48 cm T x 21,33 cm L x 16 cm D (12" x 8,4" x 6,3")

Pemasangan: lubang sekrup 4 x #10

Ikhtisar Produk

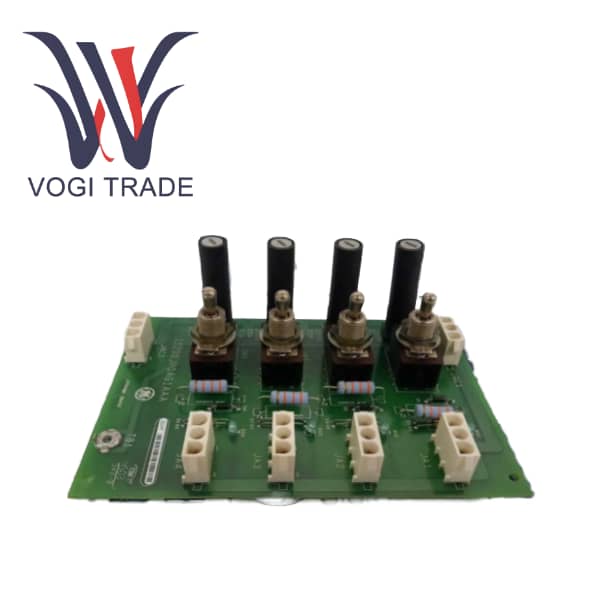

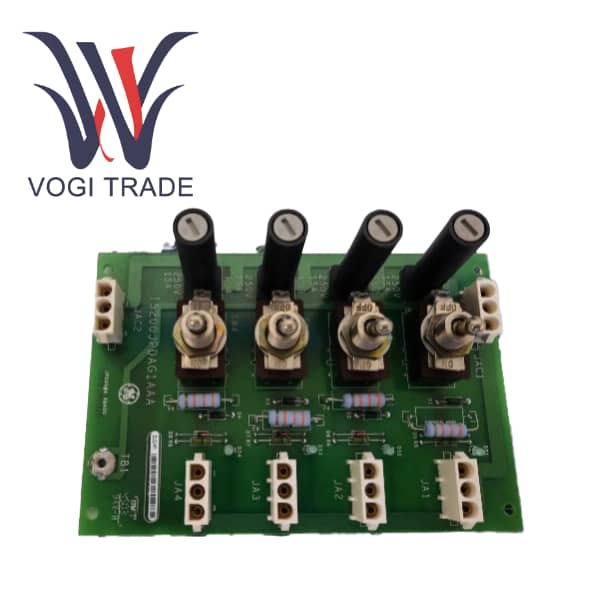

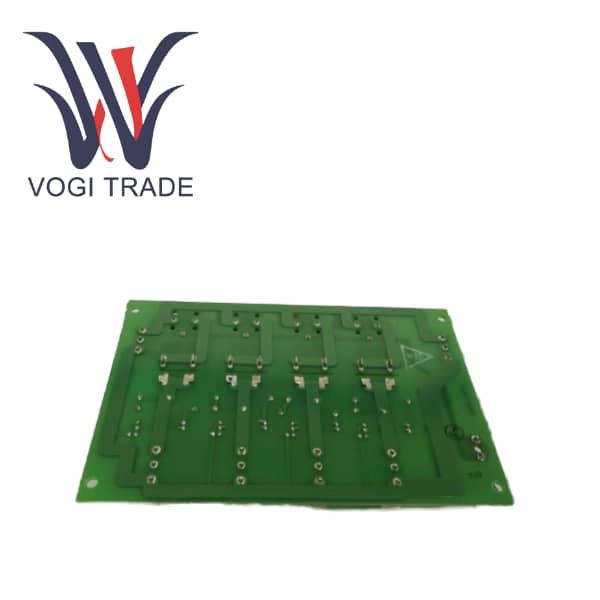

IS200JPDFG1ADD adalah modul distribusi daya 125V DC, yang dirancang khusus untuk sistem kontrol GE Mark VIe. Sebagai komponen kunci dari seri modul Distribusi Daya (PDM), modul ini bertanggung jawab untuk menerima dan mendistribusikan daya 125V DC dari baterai dan/atau modul konversi AC-DC (DACA). Papan ini dirancang khusus untuk aplikasi dengan keandalan tinggi di mana pasokan listrik berlebihan dan pemantauan sistem sangat penting. Papan ini dapat diintegrasikan secara mulus dengan komponen PDM lainnya dan memberikan umpan balik yang komprehensif melalui antarmuka I/O PPDA untuk mencapai diagnosis sistem waktu nyata.

Fitur Fungsional

Input daya redundan, modul DACA mendukung input baterai 125V DC dan catu daya AC untuk daya cadangan.

Busbar DC terapung, yang mendukung deteksi gangguan tanah, mematuhi standar kelistrikan aktif yang tidak berbahaya.

Pemantauan terintegrasi, menyediakan amplitudo tegangan, gangguan tanah, dan deteksi AC-ke-DC melalui PPDA.

Keluaran sekering dan sakelar, beberapa sirkuit keluaran, dilengkapi dengan sekering dan sakelar untuk perlindungan cabang.

Umpan balik sistem dihubungkan ke PPDA menggunakan kabel datar untuk diagnosis dan pelaporan status secara real-time.

Keandalan tinggi, dirancang khusus untuk konfigurasi redundan guna memastikan pengoperasian berkelanjutan.

Perbandingan dengan Produk Sejenis

Keuntungan & Kerugian

Keuntungan

Keandalan yang tinggi tercermin dalam mendukung pasokan listrik yang berlebihan dan operasi yang toleran terhadap kesalahan.

Keamanannya mematuhi standar hidup tidak berbahaya dan dilengkapi dengan fungsi deteksi kesalahan tanah.

Desain modularnya dapat dengan mudah diintegrasikan dengan komponen PDM Mark* VIe lainnya.

Fungsi perlindungan yang kuat mencakup sekering, pemutus sirkuit, dan filter untuk memastikan pengoperasian yang aman.

Kerugian

Pemasangannya rumit dan memerlukan grounding yang benar serta koneksi ke PPDA agar dapat berfungsi sepenuhnya.

IS200JPDFG1ADD bukan produk independen. Papan Distribusi Daya GE harus digunakan dalam sistem GE yang kompatibel.

Dibandingkan dengan papan distribusi yang tidak mubazir atau lebih sederhana, biaya awal sistem GE lebih tinggi.

Teknisi harus memahami arsitektur GE PDM untuk memecahkan masalah.
