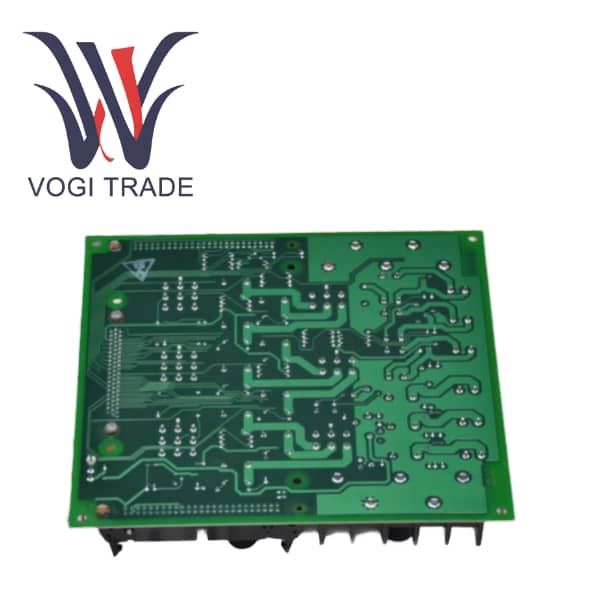

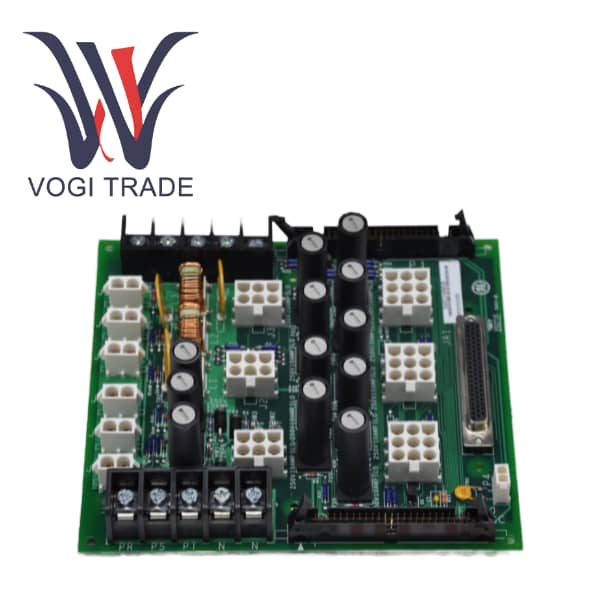

GE IS200JPDMG1ADC

Parameter Teknis

Tegangan Masukan:Nominalnya 28V DC

Konektor Masukan:Tiga Mate-N-Lok 9-pin (JR, JS, JT)

Konektor Keluaran: J1–J3 (6-pin Mate-N-Lok), JCR/JCS/JCT (2-pin), JAR/JAS/JAT (tambahan)

Peringkat Keluaran Saat Ini:25 Maks per bus input

Antarmuka Diagnostik:Kabel pita 50-pin (P1/P2), konektor DC-62 untuk paket PPDA I/O

Suhu Operasional:-30°C hingga +65°C (-22°F hingga +149°F)

Dimensi Papan: 16,51 cm T x 17,8 cm L (6,5 inci x 7,0 inci)

Pemasangan:Rel DIN atau braket baja yang dipasang di dasar

Ikhtisar Produk

IS200JPDMG1ADC adalah papan output daya kontrol DC 28 V modular berkinerja tinggi, yang ditetapkan sebagai tipe JPDM dalam kerangka Modul Distribusi Daya (PDM) Sistem Kontrol Turbin GE Mark VIe. GE IS200JPDMG1ADC berfungsi sebagai sistem saraf pusat untuk mendistribusikan daya 28 V DC yang bersih, andal, dan redundan ke komponen sistem kontrol penting, termasuk pengontrol itu sendiri, paket I/O, dan infrastruktur jaringan seperti sakelar Ethernet.

Sebagai komponen "inti" PDM, JPDM dibedakan dengan perlindungan sekering sirkuit cabang terintegrasi IS200JPDMG1ADC dan kemampuannya untuk mendukung arsitektur daya redundan arus tinggi.   GE IS200JPDMG1ADC dirancang untuk lingkungan industri yang sangat penting di mana ketersediaan sistem dan toleransi kesalahan adalah yang terpenting.   Fitur utamanya adalah kemampuannya untuk menghosting Paket I/O IS220PPDA, yang menyediakan diagnostik dan umpan balik tingkat sistem yang komprehensif, mengubah sistem distribusi daya dari jaringan kabel pasif menjadi aset yang cerdas, terpantau, dan dapat dipelihara.

Fitur Fungsional

Dukungan Redundansi Modular Tiga (TMR):IS200JPDMG1ADC pada dasarnya dirancang untuk sistem TMR. GE IS200JPDMG1ADC memiliki tiga bus daya 28 V DC yang sepenuhnya independen (R, S, T). Kegagalan pada satu catu daya atau bus tidak akan mempengaruhi dua catu daya lainnya, memastikan pengoperasian berkelanjutan setidaknya dua saluran pengontrol.

Perlindungan Sirkuit Cabang Komprehensif:GE IS200JPDMG1ADC tidak seperti rekan JPDS-nya, JPDM menyertakan sekering individual di semua sirkuit keluaran utama dan tambahannya. Hal ini memberikan perlindungan lokal, mencegah kesalahan pada satu paket I/O atau perangkat lapangan sehingga tidak mematikan seluruh bus daya.

Diagnostik Sistem Tingkat Lanjut melalui PPDA:GE IS200JPDMG1ADC Dengan menghosting paket I/O PPDA, JPDM memungkinkan serangkaian diagnostik lengkap, termasuk:

Pemantauan tegangan analog real-time dari ketiga bus 28V.

Status Boolean dari setiap rangkaian cabang yang menyatu (indikasi sekering putus).

Umpan balik status kontak kering dari masing-masing dari tiga catu daya massal.

ID elektronik untuk pengenalan papan otomatis dalam konfigurasi sistem.

Arsitektur Daya Fleksibel:GE IS200JPDMG1ADC dapat dengan mudah dikonfigurasi ulang di lapangan melalui jumper. GE IS200JPDMG1ADC dapat beralih dari pengaturan TMR yang sepenuhnya redundan ke pengaturan Simplex dengan ketersediaan tinggi di mana beberapa catu daya berbagi beban pada satu bus.

Kapasitas Arus Tinggi:GE IS200JPDMG1ADC dirancang untuk sistem yang lebih besar, JPDM mendukung catu daya dengan batas arus melebihi 500W. Masing-masing dari tiga bus daya internal diberi nilai 25A, dengan jalur balik umum diberi nilai 75A.

Keamanan dan Keandalan yang Inheren:Fitur seperti sekering yang dapat disetel ulang sendiri pada sirkuit tambahan, ORing dioda untuk daya PPDA, dan koordinasi dengan perangkat perlindungan hulu memastikan keandalan sistem yang tinggi dan menyederhanakan pemulihan dari kesalahan sementara.
