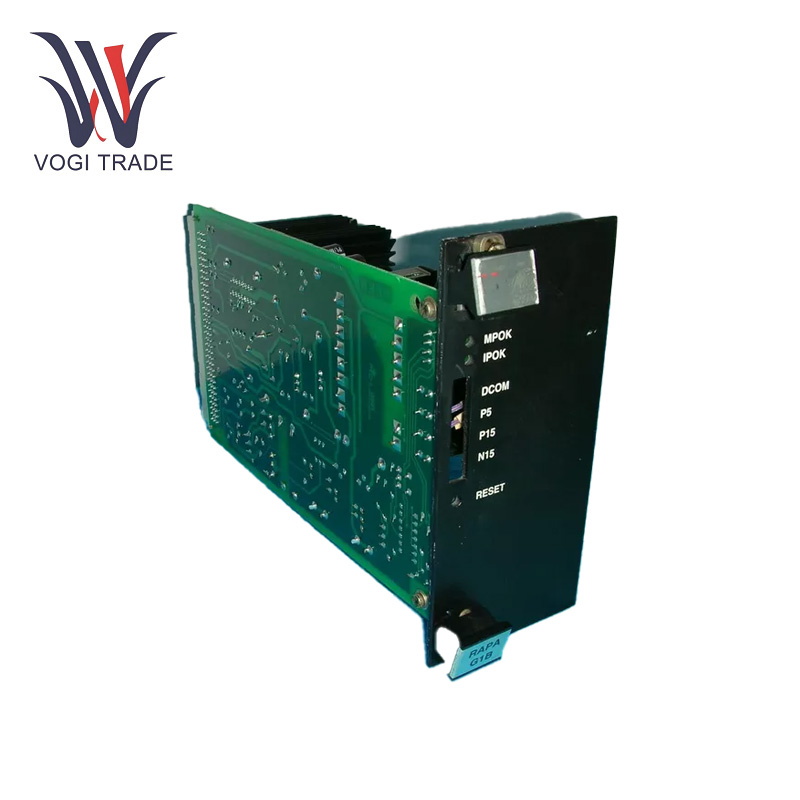

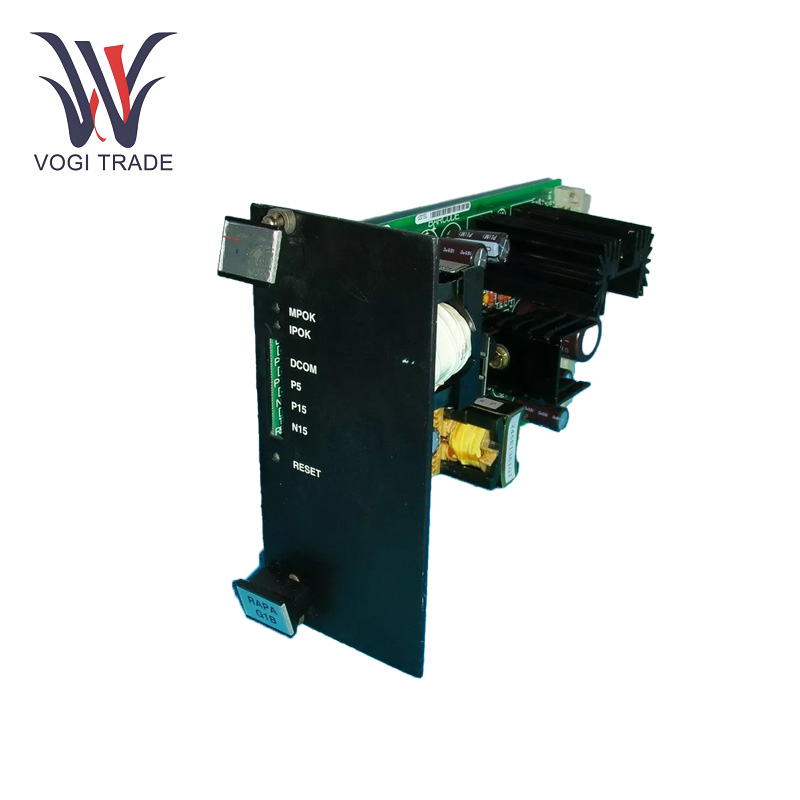

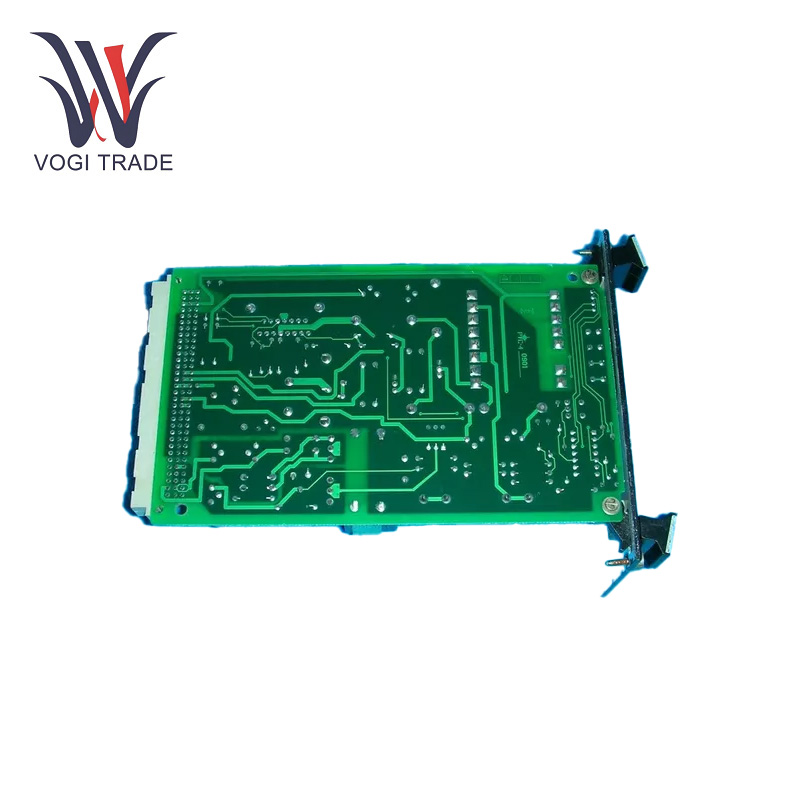

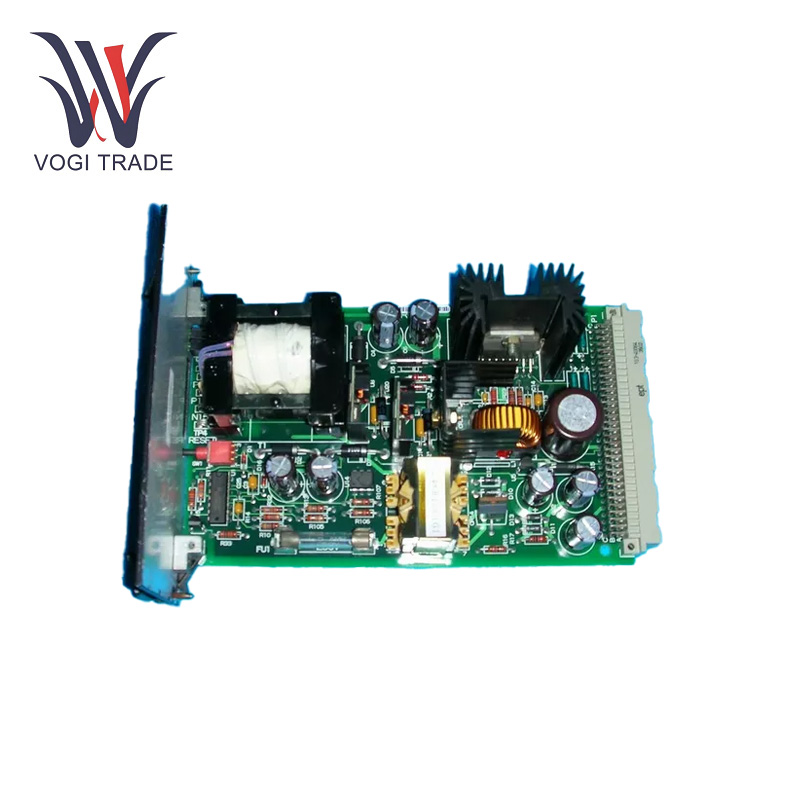

GE IS200RAPAG1BBA

Parameter Operasi

Tegangan Catu Daya: 18 - 36V DC.

Konsumsi Daya: 12W.

Frekuensi Prosesor: 667MHz.

Kecepatan Antarmuka Ethernet: 100 Mb.

Tegangan Isolasi: 300V.

Kapasitas Kawat Maksimum per Terminal: 2 kabel berukuran 3,0 mm².

Sekrup Pitch: Min. 9,53 mm (0,375 inci).

Kisaran Suhu Operasional:0 - 65°C.

Protokol Komunikasi: UDP/IP, Data Global Ethernet (EGD).

Tipe Blok Terminal: Tipe penghalang, dapat dilepas.

Fitur Produk

Kemampuan Komunikasi yang Andal: GE IS200RAPAG1BBA dilengkapi dengan beberapa driver Ethernet. Ia memiliki tiga driver Ethernet 100 Mb untuk IONet, memungkinkan setiap pengontrol berkomunikasi dengan hingga 3 switch jaringan. Dalam sistem redundan, ini memungkinkan setiap pengontrol memantau secara langsung input redundan dan membandingkan potensi perbedaan apa pun. Selain itu, ia memiliki dua driver Ethernet untuk komunikasi titik - ke - titik pada jaringan kontrol dengan kontrol eksitasi generator Mark VI, Mark VIe, dan EX2100 lainnya, serta stasiun operator dan pemeliharaan.

Pemrosesan Data yang Kuat: Prosesor 667 MHz dan sistem operasi QNX, dapat dengan cepat dan efisien memproses berbagai data dan sinyal kontrol. Ia dapat menangani data dari sensor yang terhubung ke blok terminal di papan, menganalisis dan memprosesnya secara tepat waktu, dan memberikan dukungan data yang akurat untuk keseluruhan sistem kontrol turbin, memastikan pengoperasian unit turbin yang stabil.

Penyaringan dan Perlindungan yang Kuat: GE IS200RAPAG1BBA telah membangun mekanisme penyaringan dan perlindungan sementara yang ekstensif. Fitur ini memastikan pengoperasian yang tepat di lingkungan industri yang keras dengan secara efektif menekan interferensi elektromagnetik dan sinyal tegangan berlebih sementara. Energi transien dapat dialirkan kembali ke sumber melalui terminal ground filter, dan terminal ground pengaman terpisah disediakan untuk pengujian kekuatan dielektrik.

Instalasi

Siapkan InstalasiLingkungan Hidup: Pilih lokasi yang bersih, kering, dan berventilasi baik di kabinet kontrol. Pastikan lokasi pemasangan jauh dari sumber interferensi elektromagnetik yang kuat dan memiliki kondisi pembuangan panas yang baik. Siapkan alat-alat yang diperlukan, seperti obeng dan pengupas kawat. GE IS200RAPAG1BBA dapat dipasang di dasar kabinet. Untuk sistem redundan ganda dan rangkap tiga, papan kedua dan ketiga dapat dipasang berdekatan satu sama lain untuk tata letak yang kompak. Sejajarkan papan dengan lubang pemasangan dan gunakan sekrup untuk mengencangkannya dengan kuat, pastikan papan terpasang rata dan stabil.

Pemecahan masalah

Kegagalan Komunikasi: Periksa apakah kabel Ethernet tersambung dengan benar dan apakah ada kerusakan atau kelonggaran. Pastikan pengaturan jaringan GE IS200RAPAG1BBA, seperti alamat IP dan subnet mask, sudah benar. Periksa apakah perangkat jaringan yang terhubung, seperti sakelar dan unit kontrol lainnya, berfungsi dengan baik. Jika masalah terus berlanjut, coba ganti kabel atau port Ethernet untuk melihat apakah masalah dapat teratasi.

Abnormalitas Pemrosesan Data: Jika kecepatan pemrosesan data lambat atau data yang diproses tidak akurat, periksa dulu apakah prosesor kelebihan beban. Kurangi beban pada prosesor jika perlu. Periksa apakah perangkat lunak dan firmware board sudah diperbarui. Perbarui perangkat lunak dan firmware jika ada versi baru yang tersedia.

Masalah Catu Daya: Jika gagal memulai atau pengoperasian tidak normal, periksa apakah tegangan catu daya berada dalam kisaran yang ditentukan yaitu 18 - 36V DC. Periksa apakah rangkaian catu daya masih utuh dan apakah ada korsleting atau sirkuit terbuka. Jika tegangan catu daya normal tetapi papan masih tidak berfungsi dengan baik, mungkin modul catu daya pada papan rusak dan perlu diganti.

Rentang aplikasi

Kontrol Turbin Gas: Dalam industri pembangkit tenaga listrik khususnya pada pembangkit listrik turbin gas, GE IS200RAPAG1BBA merupakan bagian penting dalam sistem kendali. Ini memantau dan mengontrol pengoperasian turbin gas, seperti mengatur pasokan bahan bakar dan memantau kecepatan putaran dan suhu turbin. Dengan memproses berbagai data sensor secara tepat, hal ini membantu mengoptimalkan proses pembakaran turbin gas, meningkatkan efisiensi konversi energi, dan memastikan pengoperasian genset turbin gas yang aman dan stabil.

Kontrol Turbin Uap: Ini juga banyak digunakan dalam sistem kontrol turbin uap. Di pembangkit listrik tenaga panas, ini memainkan peran penting dalam mengendalikan proses penyalaan, pematian, dan penyesuaian beban turbin uap. Ini memantau parameter seperti tekanan uap, laju aliran, dan perpindahan poros turbin uap, dan menyesuaikan pembukaan katup uap dan aktuator lainnya secara tepat waktu untuk memastikan pengoperasian turbin uap yang stabil dan kualitas pembangkit listrik. .

Aplikasi Penggerak Mekanis: Pada jalur produksi industri yang memerlukan penggerak mekanis, seperti pada industri metalurgi dan petrokimia, dapat digunakan untuk mengontrol dan memantau motor dan perangkat transmisi. Hal ini dapat memastikan pengoperasian sistem penggerak mekanis yang akurat, menyesuaikan kecepatan dan torsi motor sesuai dengan kebutuhan proses, dan meningkatkan efisiensi produksi dan kualitas produk.
