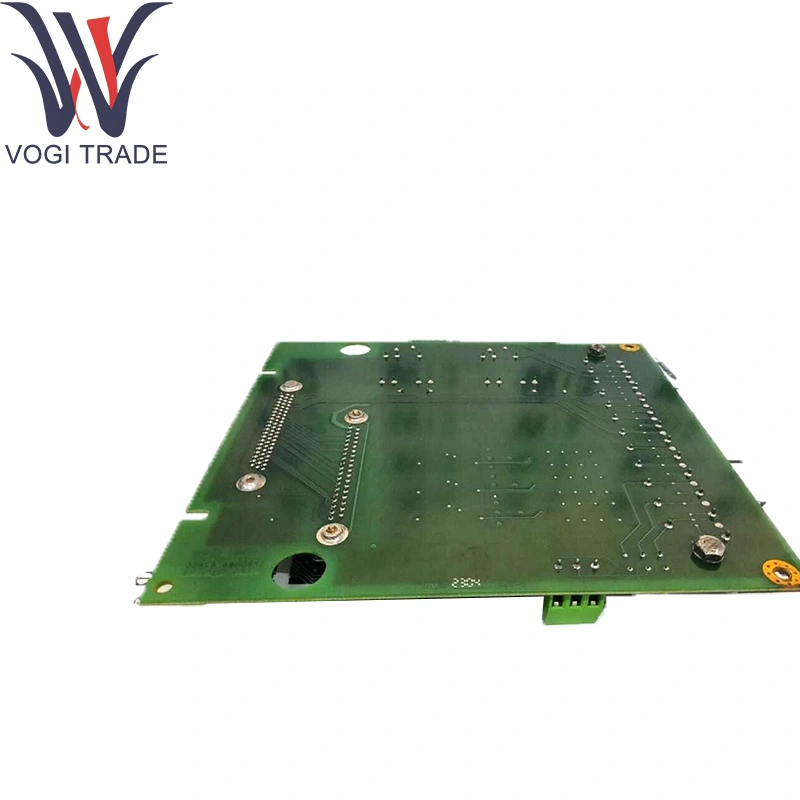

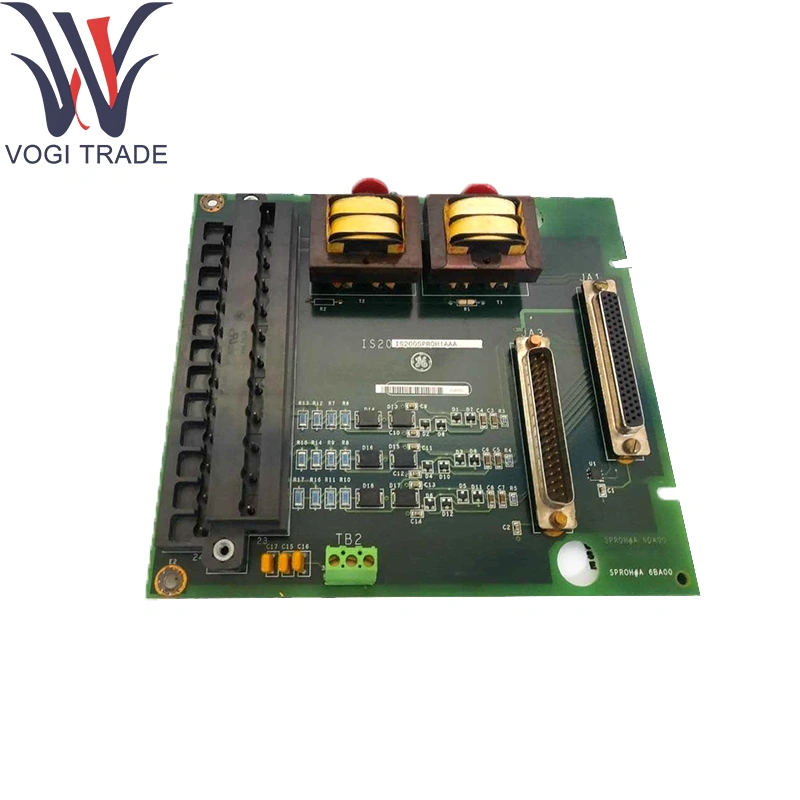

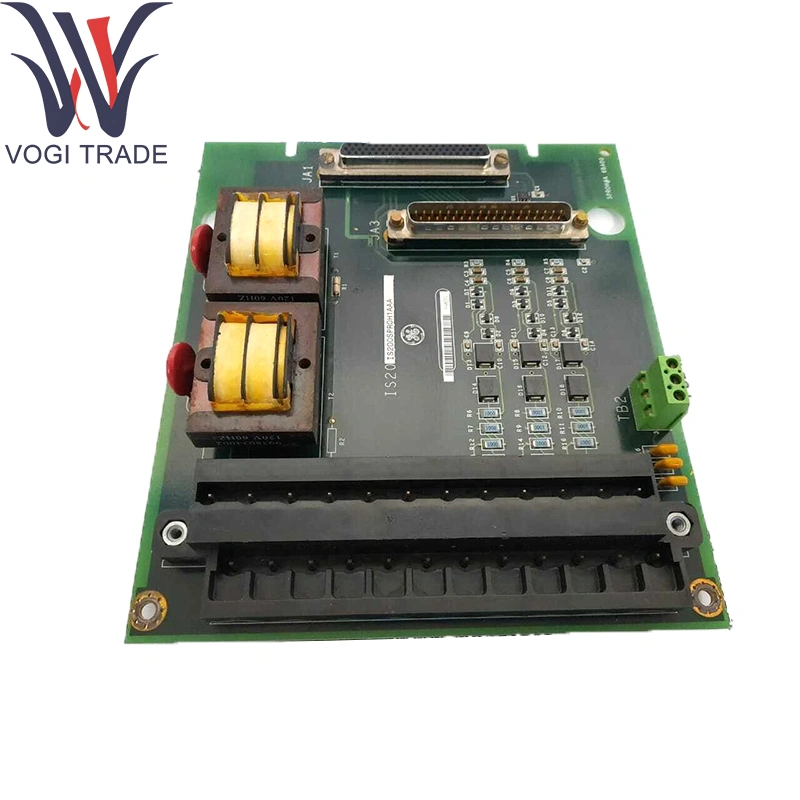

Merek: GEDeskripsi: IS200SPROH1AKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 17Istilah pembayaran: T/T.Port Pengiriman: ShenzhenDewan Terminal Perlindungan Darurat GE IS200SPROH1A dikerahkan dalam subsistem perlindungan GE Speedtronicmarkvi Control Cabinet.
| Pembuatan |
Ge |
| Nomor Model |
IS200SPROH1A IS200SPROH1ABC |
| Nomor pemesanan |
IS200SPROH1A IS200SPROH1ABC |
| Katalog |
Tandai kehidupan |
| Negara asal |
Amerika Serikat |
| Kode HS |
8479909090 |
| Dimensi |
159 × 178 × 35mm |
| Berat |
1,5 kg |
Parameter teknis
GE IS200SPROH1A Dewan Terminal Perlindungan Darurat
Nomor Bagian: IS200SPROH1ABC
Teknologi: PCB pemasangan permukaan dengan lapisan konformal
GE IS200SPROH1A Jenis Sinyal Input:
Pulsa pickup kecepatan magnetik (kompatibel TTL/CMOS)
Input tegangan transformator potensial (PT) untuk pemantauan bus/generator
Kisaran denyut nadi: 2Hz hingga 20kHz
Akurasi pulsa: ± 0,05% dari membaca
Input Tegangan: Hingga 300VAC melalui PTS
Konektor GE IS200SPROH1A:
Konektor EDGE Paket I/O Primer (untuk integrasi PPRO/YPRO)
Konektor DC-37 Pin "Trip Cadangan" ke papan perjalanan relay
Peringkat Lingkungan:
Temp Operasi: –30 ° C hingga +65 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: ≤95%RH, non-condensing
Fungsi produk
GE IS200SPROH1A Kondisi dan rute pulsa RPM turbin berkecepatan tinggi dan sinyal tegangan yang diturunkan transformator ke dalam paket I/O SPRO. Ini memberikan input yang akurat dan terisolasi secara galvanis ke saluran perlindungan primer dan berlebihan, memungkinkan perjalanan kelebihan deterministik dan perjalanan loss-of-sinkronisasi tanpa intervensi perangkat lunak.
Modul pendukung inti
Paket Perlindungan Primer (PPRO): IS200PPROH1A
Paket Perlindungan Cadangan (YPRO): IS200YPROH1A
Papan Relay Perlindungan: Papan Terminal Relai Perjalanan Dedulis yang Terhubung melalui DC-37
Pengontrol: Modul CPU Markvi (mis., IS200TPROH1C) yang memantau input yang diturunkan SPRO
Komponen ekstensi
Transformer potensial (PTUR/YTUR): Menyediakan tegangan AC yang diinjak untuk pemeriksaan sinkronisasi
Blok terminal: blok tipe penghalang atau pluggable untuk kabel lapangan sekunder PT dan pickup kecepatan
Rakitan Kabel: Kabel multicore terlindung dengan penghentian DC-37 untuk tautan backup-trip
Pemasangan Perangkat Keras: Kit Standoff dan Bracket untuk Panel Aman atau Instalasi Sasis
Dukungan perangkat lunak
Konfigurasi: Berbasis perangkat keras sepenuhnya; Tidak ada konfigurasi atau firmware pengguna
Diagnostik: ID elektronik diperiksa saat power-up untuk memverifikasi penempatan modul yang benar
Pemantauan: Bendera Input-Fault dan "Modul Hilang" yang dilaporkan melalui diagnostik pengontrol
Dokumentasi: Tercakup dalam Manual Instalasi & Pemeliharaan GE Markvi (PN GEH-XXXX)
