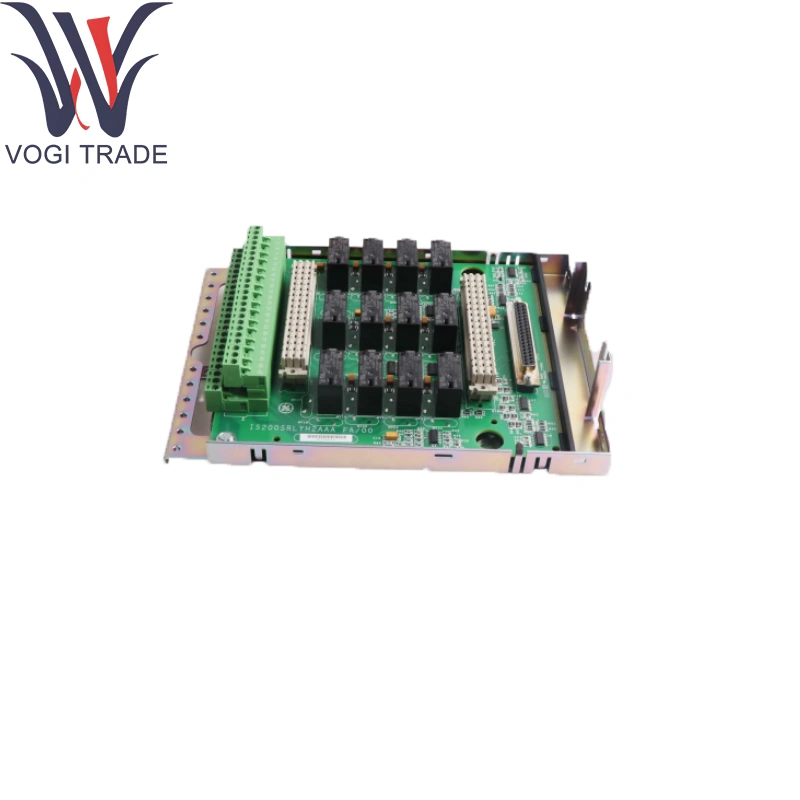

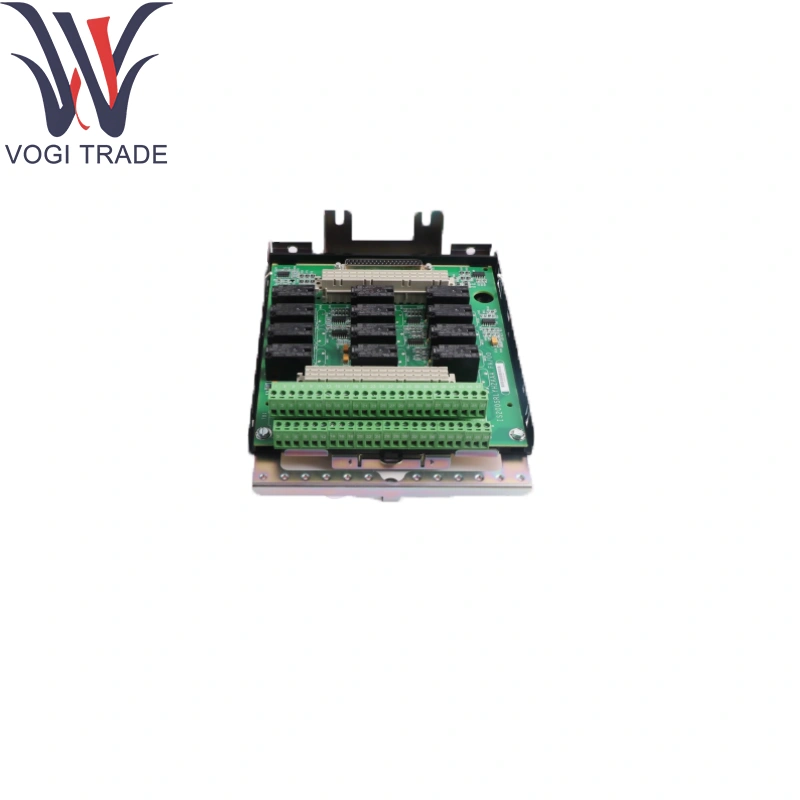

Merek: GEDeskripsi: IS200STCIH4AKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 21Istilah pembayaran: T/T.Port Pengiriman: ShenzhenGE IS200STCIH4A DIN Rail Contact Card Input Card Papan ini berfungsi sebagai antarmuka kabel lapangan untuk input kontak diskrit penghitung saluran tinggi dalam Rak I/O GE SpeedtronicMarkvie/Vies.
Pembuatan |
Ge |
Nomor Model |
IS200STCIH4A IS200STCIH4ADD |
Nomor pemesanan |
IS200STCIH4A IS200STCIH4ADD |
Katalog |
Tandai kehidupan |
Negara asal |
Amerika Serikat |
Kode HS |
8479909090 |
Dimensi |
178 × 330 × 160mm |
Berat |
0,5 kg |
Parameter teknis
GE IS200STCIH4A DIN Kartu Input Kontak Rel
Saluran: 32 Input Kontak Terisolasi
Jenis input: Deteksi penutupan kontak kering dengan eksitasi eksternal
Tegangan Penghapusan Nominal: 24VDC (rentang 18–32VDC)
Arus input: 2.5mA per saluran (nominal)
Debounce/Filtering: Perangkat keras 4MS Debounce di semua saluran
Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1KV)
Konektor: header sudut kanan untuk blok terminal pluggable 52-posisi
Indikator Status: LED per saluran untuk status tertutup kontak
Temp Operasi: –30 ° C hingga +65 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95%RH, non-kondensasi
Lapisan (4ADD): Lapisan konformal ClassD untuk meningkatkan resistensi terhadap kelembaban, semprotan garam, dan kontaminan kimia
Fungsi produk
GE IS200STCIH4A memecah sinyal backplane diskrit-i/o-pack ke terminal yang kokoh dan terisolasi untuk kabel lapangan. Setiap saluran memantau input kontak kering dan melaporkan statusnya di atas bus Ionet ke CPU Markvie, memungkinkan deteksi interlock keselamatan yang andal, batas sakelar, dan kontak tambahan dengan penekanan kebisingan tingkat perangkat keras.
Modul pendukung inti
Paket Input Diskrit: IS200TiciH2A-H Seri I/O Pack Carrier
Modul Pengontrol: Markvie CPU (mis., IS200TPROH1C)
Papan I/O komplementer: output relai (IS400TRLYS1B), input analog (IS220PTCCH1B, IS230STCH2A), I/O keselamatan (IS220YSILS1B)
Komponen ekstensi
Blok terminal: 52-arah blok pluggable-clamp, dikunci untuk mencegah mis-insertion
Pemasangan Perangkat Keras: Kurung sudut untuk DIN-RAIL (35mm) atau pemasangan panel
Aksesoris Perisai: Klem Penghentian Kabel dan Inti Ferit untuk Penindasan EMI/RFI
Kit layanan konformal-pelapisan: Kit layanan lapangan untuk menerapkan atau memperbarui lapisan pada papan standar
Dukungan perangkat lunak
Konfigurasi: Tidak ada-yang penuh pasif, pengkondisian input berbasis perangkat keras
GE IS200STCIH4ADIAGNOSTIK & MONITING:
Saluran-terbuka dan kondisi kontak macet dilaporkan melalui diagnostik pengontrol dan alarm HMI
Bendera status kontak real-time dapat diakses melalui tag OPC-DA
GE IS200STCIH4AFIRMRWARE: tidak berlaku
Dokumentasi: Detail dalam Panduan Instalasi GE Markvie/Vies I/O dan bagian “Papan Terminal Input Kontak Discrete” dari Manual Referensi I/O-PACK I/OR
