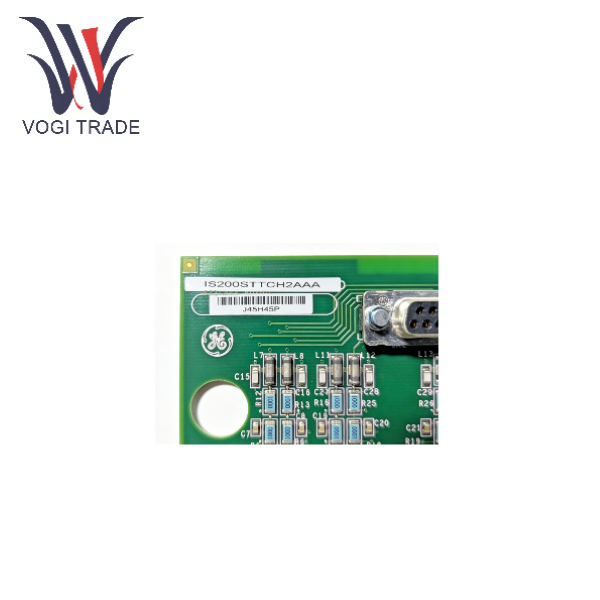

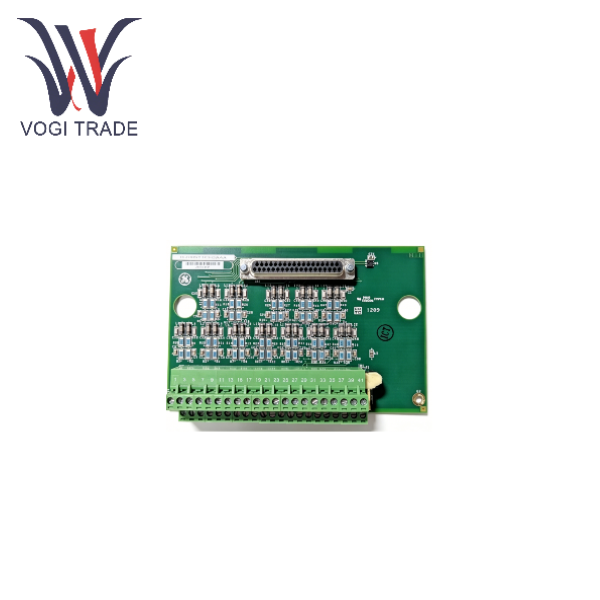

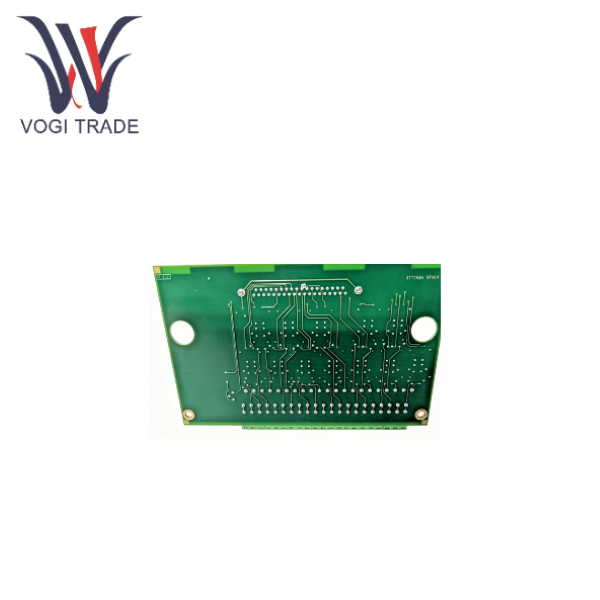

GE IS200STTCH2AAA

Ikhtisar Produk

GE IS200STTCH1AAA adalah papan terminal masukan termokopel simpleks yang dirancang oleh General Electric untuk sistem kontrol turbin gas/uap Mark VIe. Dalam arsitektur sistem kontrol terdistribusi Mark VIe, IS200STTCH1AAA termasuk dalam komponen perangkat keras pada tingkat I/O dasar. Tanggung jawab intinya adalah berfungsi sebagai jembatan antarmuka fisik antara sensor suhu termokopel di lokasi (seperti tipe K, tipe J, tipe E, dll.) dan prosesor sistem kontrol, seperti pengontrol PCAA atau TMR. Tidak seperti papan terminal TBTC yang mendukung redundansi tiga modul, STTC dirancang khusus untuk loop kontrol saluran tunggal atau non-redundan dan biasanya digunakan pada titik pemantauan tambahan dengan persyaratan keandalan yang relatif rendah atau dalam sistem kontrol sederhana yang sensitif terhadap biaya.

Fitur Produk

Arsitektur saluran tunggal (Simplex)

Inti desain IS200STTCH2AAA STTC adalah akuisisi data saluran tunggal. Ini tidak mendukung mekanisme pemungutan suara sinyal tiga saluran yang diperlukan oleh sistem TMR, tetapi secara langsung mentransmisikan sinyal suhu yang dikumpulkan ke satu prosesor untuk diproses.

Teknologi kompensasi ujung dingin

Pengukuran termokopel memerlukan suhu ujung referensi (ujung dingin). Sensor suhu presisi tinggi terpasang STTC digunakan untuk memantau suhu sekitar di blok terminal secara real time dan mengirimkan data ke prosesor untuk kompensasi matematis guna memastikan keakuratan pengukuran suhu.

Deteksi sirkuit terbuka dan keamanan kesalahan

Sirkuit on-board memberikan arus bias yang kecil. Ketika Termokopel rusak, rangkaian mendeteksi tegangan abnormal. Prosesor akan memicu alarm (seperti "Termokopel Tidak Sehat") dan mengatur keluaran ke keadaan aman dari kegagalan (biasanya nilai negatif rentang penuh atau nilai alarm tertentu) untuk mencegah kesalahan penilaian sistem kontrol.

Desain anti-interferensi

Papan terminal biasanya dilengkapi sirkuit filter untuk menekan interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI) di tempat, memastikan bahwa sinyal tingkat milivolt (mV) termokopel yang lemah dapat dibaca secara akurat. Pengenalan ID Elektronik: Papan nama elektronik terpasang (Chip ID). Saat dihidupkan, prosesor akan secara otomatis membaca ID ini untuk mengonfirmasi versi perangkat keras, nomor seri, dan status koneksi, sehingga mencegah kesalahan konfigurasi perangkat keras.

Perbandingan dengan produk sejenis

Perbandingan jenis produk yang sama dalam sistem GE Mark VIe, produk yang memiliki fungsi serupa dengan IS200STTCH2AAA (STTC) tetapi skenario aplikasi berbeda terutama mencakup

Perbedaan TBTC (TMR Thermocopel Input Terminal Board), TBTC dirancang untuk sistem TMR (Triple Module Redundancy). Ia memiliki tiga set blok terminal (JR, JS, JT), yang masing-masing terhubung ke tiga prosesor I/O independen. Sistem meningkatkan keamanan dengan melakukan "pemilihan median" atau "pemungutan suara" pada tiga sinyal. Skenario aplikasi: Digunakan dalam sirkuit perlindungan kritis seperti pemantauan suhu ruang pembakaran turbin gas (TTXSP1-9, dll.).

PTCC (Paket Input Termokopel), Perbedaan: PTCC biasanya mengacu pada modul I/O lengkap (Paket) yang mencakup prosesor dan Papan terminal, sedangkan STTC biasanya hanya mengacu pada bagian papan terminal (Papan). Skenario penerapan: PTCC adalah situs I/O independen, sedangkan STTC harus bergantung pada kartu utama seperti PCAA untuk beroperasi.

Ringkasan, STTC cocok untuk pemantauan suhu non-kritis dan tambahan (seperti suhu oli balik bantalan, suhu uap tambahan, dll.), sedangkan TBTC cocok untuk pemantauan pembakaran inti

Panduan Instalasi

Catatan: Silakan beroperasi di lingkungan mati atau anti-statis.

Persiapan

Pastikan suhu dan kelembapan di dalam kabinet kontrol memenuhi persyaratan, berkisar antara -30°C hingga 65°C.

Periksa apakah ada kerusakan fisik pada tampilan papan terminal STTC.

Instalasi mekanis

Pemasangan rel DIN: IS200STTCH2AAA biasanya dirancang untuk dijepit ke rel DIN standar 35mm. Masukkan klip atas kartu papan ke dalam rel pemandu, lalu tekan bagian bawah kartu papan. Ketika Anda mendengar bunyi "klik", itu menandakan bahwa itu terkunci.

Pemasangan sekrup: Beberapa versi mungkin memerlukan penggunaan sekrup M3 untuk dipasang pada pelat belakang melalui lubang pada papan.

Sambungan listrik:

Kabel sinyal: Gunakan kabel pasangan terpilin berpelindung untuk menghubungkan termokopel. Perhatikan kutub positif dan negatifnya. Biasanya, warna merah menunjukkan negatif, tetapi polaritas spesifik termokopel harus diperhatikan. Panjang pengupasan harus memenuhi persyaratan Euroblock, sekitar 6-8 mm.

Pelindung grounding: Hubungkan lapisan pelindung ke blok terminal grounding JGPA yang berdekatan untuk memastikan grounding ujung tunggal untuk menghindari gangguan loop ground.

Jumper Cold Junction: Periksa apakah ada jumper pilihan CJ (Cold Junction) di papan. Biasanya defaultnya adalah kompensasi Internal (Internal).

Hubungkan prosesor: Gunakan kabel datar datar atau kabel 68-pin yang disertakan untuk menghubungkan antarmuka di bagian belakang IS200STTCH2AAA ke antarmuka modul PCAA yang sesuai (seperti P1/P2).

Penyalaan dan debugging: Memulihkan catu daya sistem. Amati apakah lampu indikator PWR (power) dan LINK (komunikasi) pada modul PCAA berfungsi dengan baik. Perangkat keras dipindai menggunakan perangkat lunak GE ToolboxST untuk memastikan bahwa STTC telah diidentifikasi dengan benar dan tidak ada alarm "Board Mismatch". Jika perlu, lakukan kalibrasi kompensasi ujung dingin.

Rekomendasi produk terkait

Modul Analog Inti IS200PCAAH1A

Mitra inti STTC, bertanggung jawab memproses sinyal yang dikirimkan oleh STTC.

IS200JGPAH1A Ground dan Papan Daya

Biasanya dipasang di samping STTC, menyediakan terminal grounding lapisan pelindung dan distribusi daya medan 24VDC.

Papan Termokopel TMR IS200TBTC

Jika aplikasi ditingkatkan ke pemantauan jalur kritis, disarankan untuk meningkatkan ke model ini.

Paket Input/Output Analog IS200PAICH1A

Jika sinyal di tempat perlu diubah menjadi 4-20mA sebelum dihubungkan ke sistem, kartu analog universal ini dapat dipilih.
