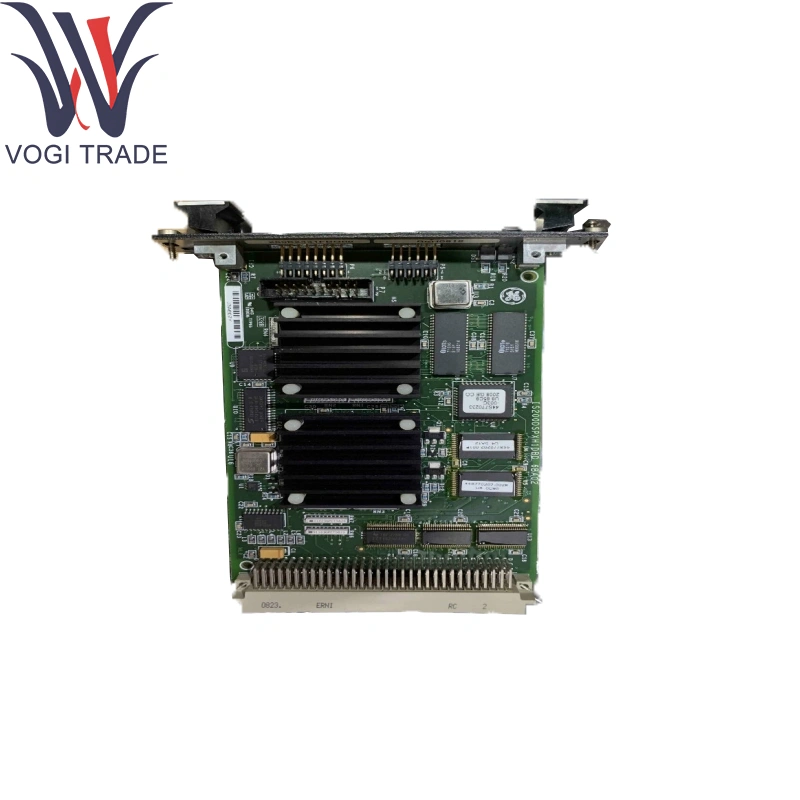

GE IS200STURH2AEC

Parameter teknis

Port serial (4):

Dapat dikonfigurasi per port untuk RS-232, RS-422, atau setengah dupleks RS-485

Tingkat data hingga 115,2 kbps

Isolasi saluran 1 kV

Input analog (4):

Rentang 0–10 V DC, ± 0,1 % akurasi skala penuh

Resolusi 16-bit, 200 sampel/detik per saluran

Penjepit tegangan berlebih menjadi ± 35 V, perlindungan polaritas terbalik

Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1 kV) di semua I/O

Konektor:

Konektor tepi backplane ganda 50-pin ke pembawa I/O-PACK

Dua header sudut kanan 26 posisi untuk kabel lapangan (gabungan serial/analog)

Lingkungan:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95 % RH, non-kondensasi

Spesifikasi ini mendefinisikan GE IS200STURH2AEC.

Fungsi produk

GE IS200STURH2AEC mengkonsolidasikan hingga empat saluran bus serial dan empat saluran analog-telemetri menjadi paket ionet deterministik. Kondisi papan dan mendigitalkan sinyal analog sambil mengelola pembingkaian dan buffering serial-protokol, memberikan aliran data yang disinkronkan ke CPU Mark Vie untuk pemantauan waktu nyata, diagnostik, dan logika perlindungan.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Menyediakan daya backplane (24 V DC) dan port ionet Ethernet

Pengontrol CPU: Mark Vie Module (mis., IS200TPROH1C) Penanganan Terjemahan Protokol dan Logika Aplikasi

Sakelar Ethernet: Seri IS420ESWB untuk distribusi jaringan dan redundansi

Antarmuka GE IS200Sturh2AEC dengan modul -modul ini.

Komponen ekstensi

Blok Terminal Pluggable: Blok 26 arah yang dikunci untuk fungsi serial/analog, dengan tiang penghentian perisai

DIN-RAIL & PANEL-MOUNT KIT: Klip dan kurung sudut untuk instalasi rel atau panel 35 mm

Aksesoris Perisai: Klem Kabel dan Inti Ferit untuk Penindasan EMI di Long Field Runs

Serial harness: DB-9 dan rakitan kabel gaya phoenix untuk interkonektivitas perangkat

Semua aksesori kompatibel dengan GE IS200Sturh2AEC.

Dukungan perangkat lunak

Konfigurasi:

Mode saluran (RS-232/422/485) dan pengaturan Baud-Rate yang ditentukan melalui Templat GE Toolboxst ™

Parameter analog dan penyaringan yang diatur di lingkungan teknik yang sama

Diagnostik & Pemantauan:

Bendera kesalahan tautan per-port dan per-channel tersedia di layar HMI dan tag OPC-DA

Self-test otomatis pada power-up dengan logging kesalahan terperinci dalam diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari perangkat lunak Mark Vie System; diterapkan melalui Toolboxst ™ atau USB Console

Dokumentasi: Detail dalam Panduan Instalasi GE Mark Vie/Vies I/O dan Manual Referensi Modul Serial/Telemetri

Perangkat lunak ini mendukung GE IS200Sturh2AEC.
