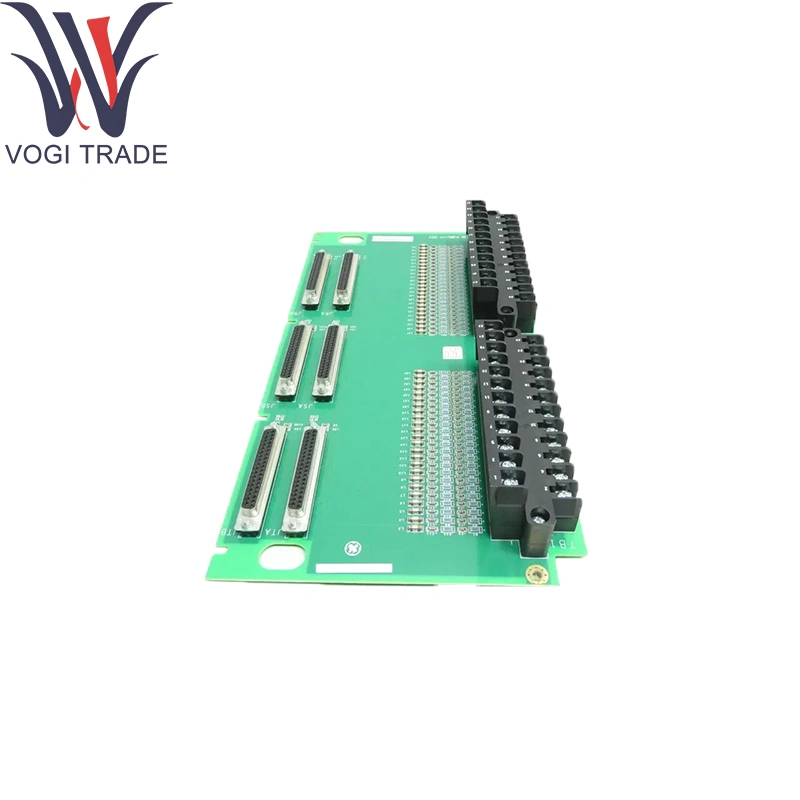

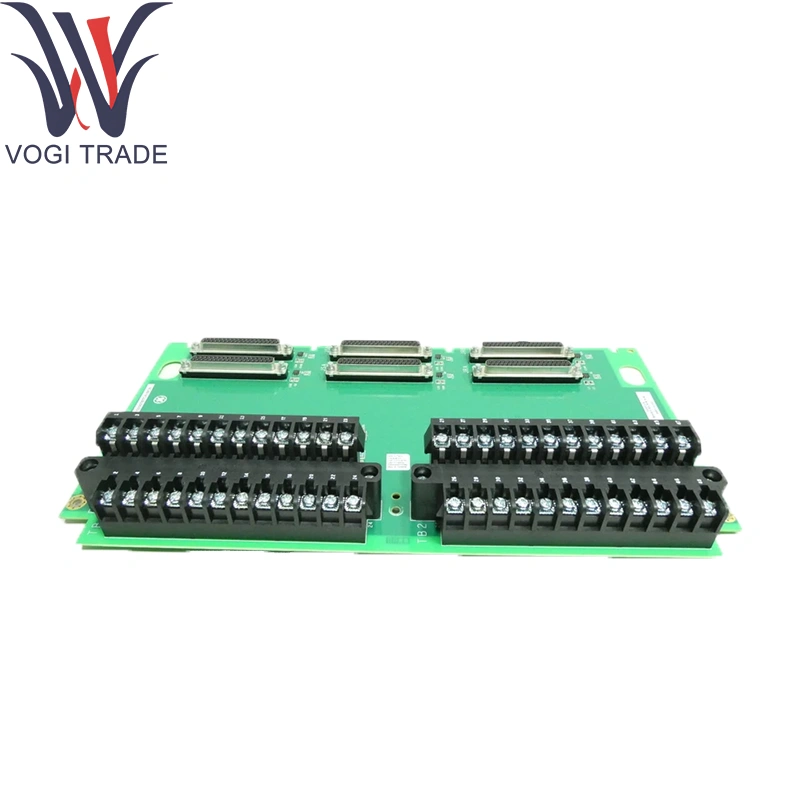

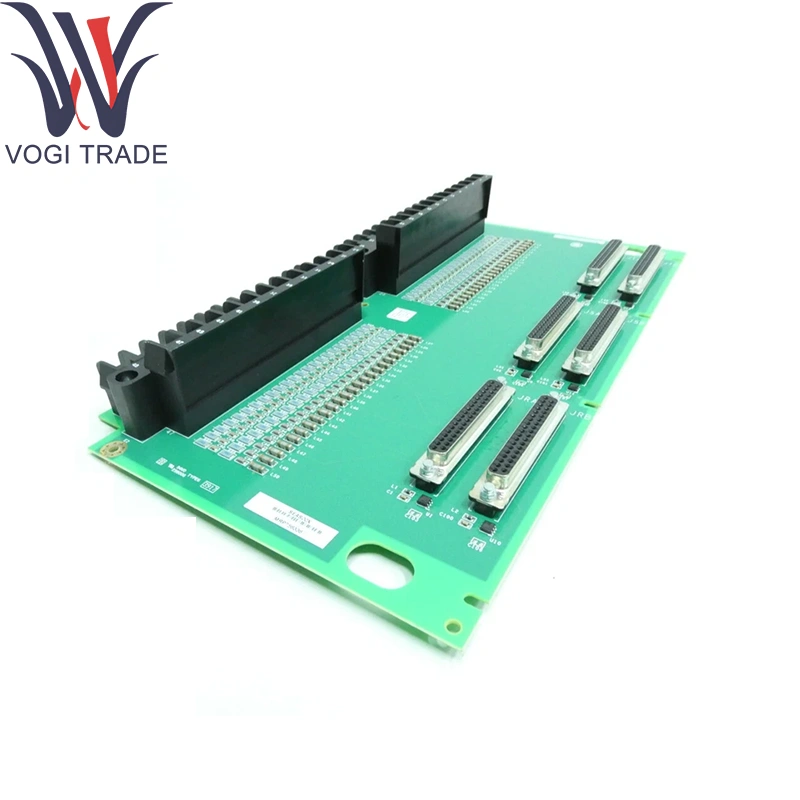

GE IS200TBTCH1B Papan Terminal Thermocouple

Parameter teknis

GE IS200TBTCH1B Papan Terminal Thermocouple

Kisaran Pengukuran: –270 ° C hingga +1372 ° C (tergantung pada jenis)

Resolusi: 0,1 ° C.

Laju Pengambilan Sampel: 20 Sampel/Sec Per Saluran

Kompensasi persiapan dingin: Kompensasi digital per saluran

Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1 kV)

GE IS200TBTCH1B Penyaringan & Perlindungan:

Filter low-pass digital yang dapat diprogram di semua saluran

Penjepit tegangan berlebih ke ± 35 V; Perlindungan Reverse-Polaritas

Konektor: Header sudut kanan 52 sudut untuk blok terminal pluggable

Peringkat Lingkungan GE IS200TBTCH1B:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Naikhingga 95 % RH, non-kondensasi

Fungsi produk

Kondisi, Digitalisasi, dan Linearisasi Sinyal Jembatan-Sensor dan Termokopel, Penerusan Data Kalibrasi di atas Bus Ethernet Ionet ke Mark Vie CPU. Memberikan pengambilan sampel yang disinkronkan untuk diagnostik canggih, interlock perlindungan, dan algoritma optimisasi kinerja tanpa modifikasi perangkat keras per-saluran.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly

Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C)

GE IS200TBTCH1B Papan I/O komplementer:

Papan Input RTD (IS220PRTDH1A)

Input tegangan & analog (IS220PAICH1A)

Input diskrit berkecepatan tinggi (IS200SDIIH1ADB)

Komponen ekstensi

Blok terminal pluggable: blok penjepit sekrup dikunci untuk pencegahan kesalahan kabel lapangan

DIN-RAIL & PANEL-MOUNT KIT: Klip dan kurung adaptor untuk instalasi rel atau panel 35 mm

Aksesoris Perisai: Klem Kabel dan Inti Ferit untuk Penindasan EMI

Perlengkapan Kalibrasi: Kalibrator nol/rentang eksternal untuk saluran jembatan dan termokopel

Dukungan perangkat lunak

Konfigurasi & Kalibrasi GE IS200TBTCH1B:

Pengaturan Seleksi dan Eksitasi Jenis Saluran Dikonfigurasi melalui Templat GE ControlST ™/Toolboxst ™

Wizards kalibrasi on-line untuk gain jembatan/nol dan offset termokopel

Diagnostik & Pemantauan:

Alarm saluran kesehatan real-time, sirkuit terbuka, dan out-of-range dapat diakses dalam tag HMI dan OPC-DA

Self-test saat power-up dengan bendera diagnostik dilaporkan melalui diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Mark Vie; diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam GE Mark Vie/Vies Panduan Instalasi I/O dan Manual Referensi Modul Input Jembatan & Termokopel
