GE IS200TREAH1ACC

Ikhtisar Produk

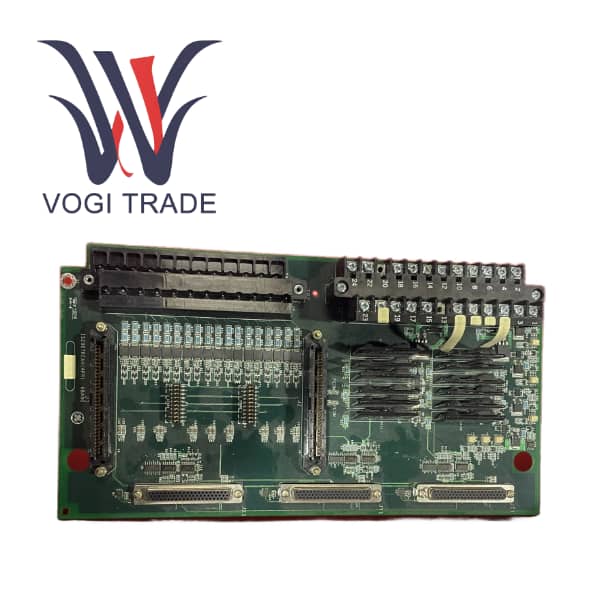

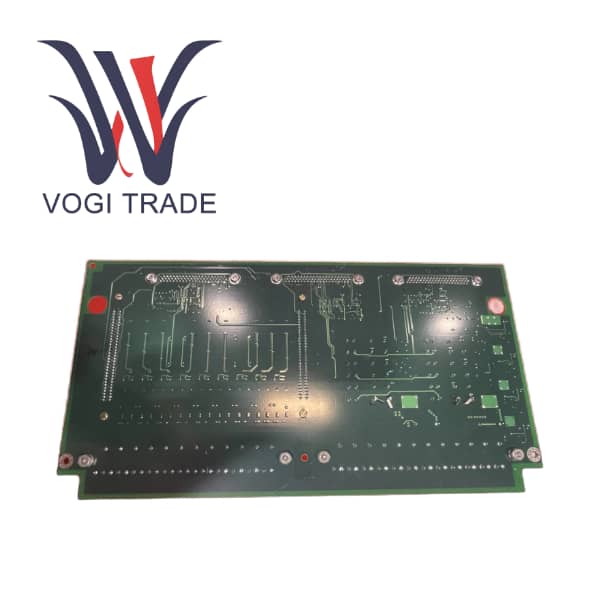

IS200TREAH1ACC adalah kartu kendali keselamatan utama yang dirancang oleh GE Energy untuk sistem kendali SPEEDTRONIC™ Mark VIe.

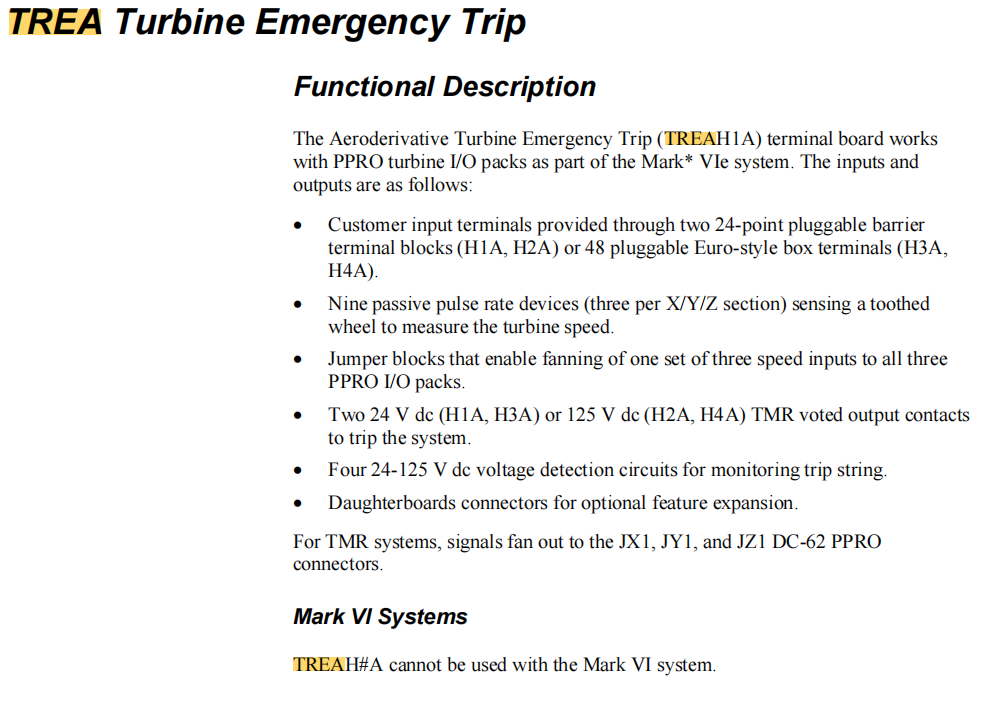

Ini adalah kartu prosesor Perjalanan Darurat Turbin (Turbine Emergency Trip), yang merupakan "garis pertahanan terakhir" yang bertanggung jawab untuk melindungi keselamatan unit dalam sistem kendali Mark VIe.

Dalam arsitektur Triple Modular Redundant Mark VIe, kartu TREA biasanya bekerja bersama dengan kartu lain seperti TRPG dan TREG, secara khusus menangani sinyal penghentian darurat dari sensor dan secara langsung memicu relai trip untuk memutus pasokan bahan bakar, sehingga melindungi unit dari kerusakan.

Fitur Fungsi Produk

Sebagai kartu papan perjalanan darurat, Microsecond Reaction memiliki firmware yang dioptimalkan untuk mendeteksi sinyal berbahaya dalam mikrodetik dan menjalankan logika perjalanan, yang lebih cepat daripada siklus pemindaian pengontrol biasa.

Perjalanan Terprogram, selain dinilai berdasarkan logika perangkat lunak, kartu papan IS200TREAH1ACC biasanya memiliki kemampuan keluaran untuk secara langsung menggerakkan solenoid atau relai perjalanan eksternal, memastikan bahwa tingkat perangkat keras dapat memutus bahan bakar bahkan ketika pengontrol menemui jalan buntu.

Pada sistem TMR, kartu board TREA akan melakukan referensi silang data dengan board lain seperti TREG dan TRPG. Hanya ketika suara mayoritas disahkan maka perjalanan akan dilaksanakan, sehingga secara signifikan mengurangi kemungkinan perjalanan palsu dan meningkatkan keamanan sistem.

Kartu papan fungsi diagnosis mandiri dilengkapi dengan fungsi Tes Bawaan yang kuat, yang dapat memantau status perangkat kerasnya sendiri secara real time. Setelah kesalahan terdeteksi, ia akan segera memperingatkan dan mengisolasi unit yang rusak.

Integrasi dengan IONet memungkinkan komunikasi dengan kartu papan I/O lainnya melalui IONet berkecepatan tinggi, memungkinkan perolehan data status unit secara real-time.

Kasus Penggunaan

Pada malam hari, beban pembangkit listrik rendah dan unit berada dalam kondisi gigi putar kecepatan rendah. Tiba-tiba, karena adanya kesalahan pada sistem pelumasan, sensor suhu bantalan turbin menunjukkan lonjakan suhu hingga nilai berbahaya 120°C dalam waktu 0,5 detik. Papan IS200TREAH1ACC yang dipasang di kabinet Mark VIe menerima data abnormal dari sensor suhu melalui IONet. Logika perjalanan darurat di dalam papan menentukan bahwa suhu melebihi "nilai penghentian kritis" yang ditetapkan. TREA segera mengirimkan sinyal trip terprogram ke katup pemutus bahan bakar dan memutus pasokan listrik ke sistem pengapian.

Unit dimatikan dengan aman dalam waktu 2 detik. Karena tindakan cepat TREA, hal ini mencegah kecelakaan peralatan besar seperti kerusakan bantalan dan pembengkokan rotor, sehingga memastikan keselamatan pembangkit listrik.

Masalah yang ditemui saat penggunaan

Kehilangan komunikasi Kehilangan IONet Jika kartu papan TREA terputus dari komunikasi jaringan R/S/T, maka akan menyebabkan alarm "Pengontrol Tidak Merespons". Meskipun kartu papan mungkin masih dapat melakukan trip terprogram, kartu tersebut tidak dapat memperoleh data proses terbaru, yang dapat menyebabkan kegagalan perlindungan.

Gangguan Perjalanan Jika kabel di lokasi tidak terlindungi dengan baik, menyebabkan interferensi elektromagnetik pada sinyal getaran atau kecepatan, hal ini dapat menyebabkan TREA salah menilai sebagai kecepatan berlebih dan memicu tersandung, yang mengakibatkan pemadaman tidak terencana.

Kegagalan daya Jika daya 28Vdc dihubungkan secara terbalik atau voltase terlalu rendah, kartu papan tidak akan dapat memulai. LED Daya tidak akan menyala.
