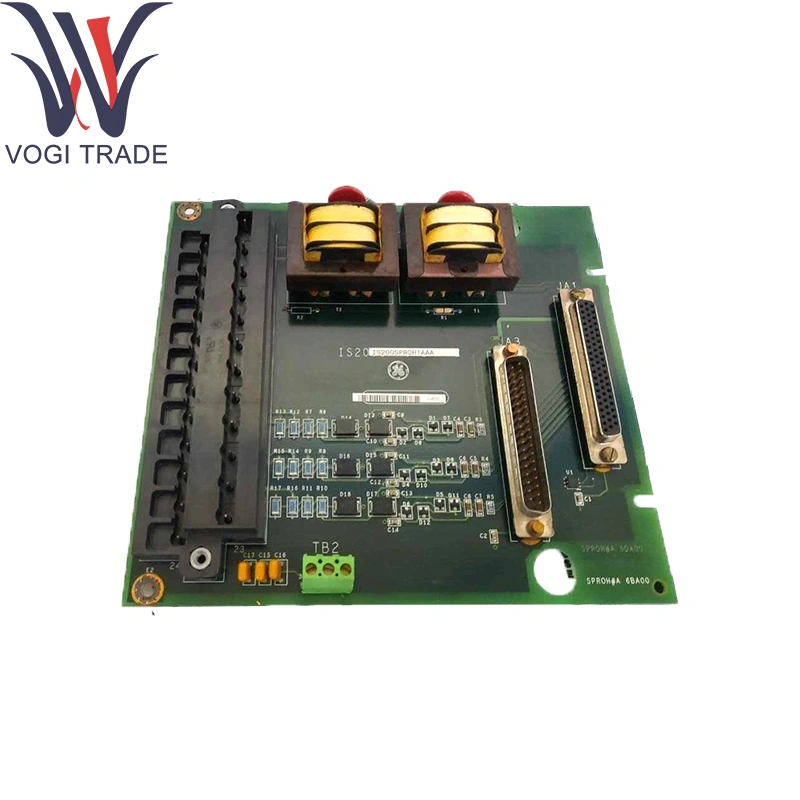

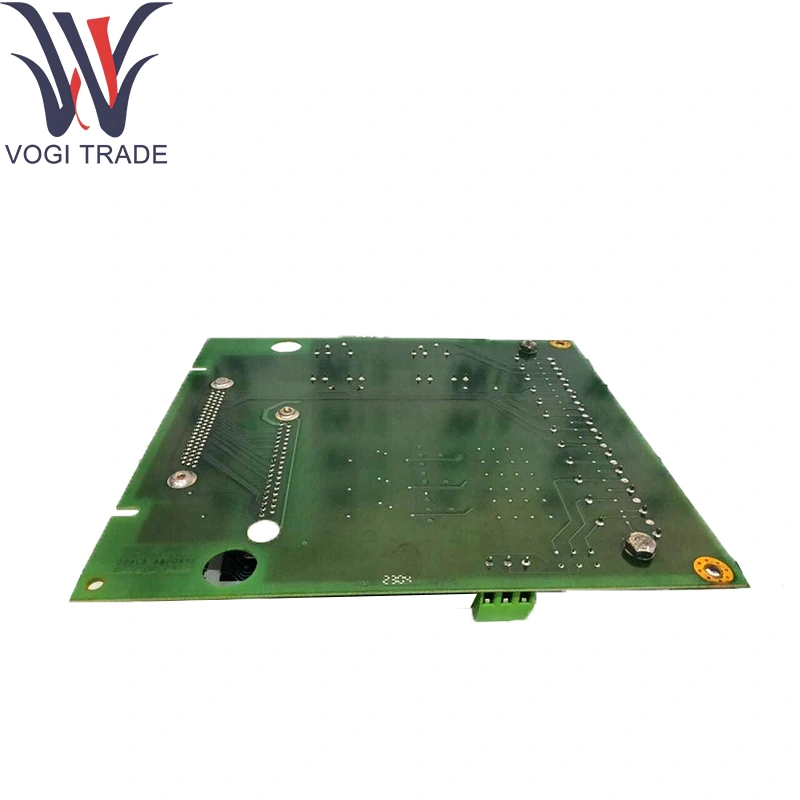

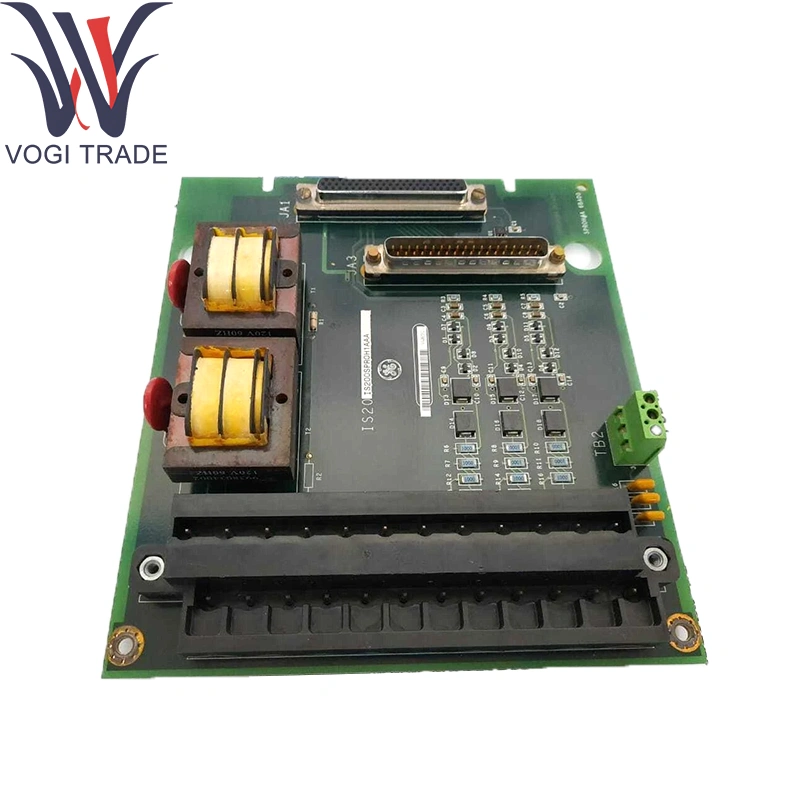

Papan Terminal Input/Output Servo GE IS200TSVCH1A

Merek: GE
Deskripsi: IS200SPROH1A
Kondisi: Baru
Sertifikat: SURAT GARANSI LAPORAN UJI COO
Garansi: 1 tahun
Jumlah Persediaan: 18
Jangka Waktu Pembayaran: T/T
Pelabuhan Pengiriman: Shenzhen
GE IS200TSVCH1A Papan Terminal Input/Output Servo Ideal untuk termokopel simultan dan perolehan sinyal tegangan dalam loop kontrol turbin yang kritis.

mengirimkan permintaan Unduh PDF

Deskripsi Produk

Pembuatan	GE
Nomor Model	IS200TSVCH1A IS200TSVCH1ADC
Nomor Pemesanan	IS200TSVCH1A IS200TSVCH1ADC
Katalog	Markus VI
Negara Asal	Amerika Serikat
KODE HS	8479909090
Dimensi	178×330×160mm
Berat	1,5kg

Parameter Teknis

Saluran GE IS200TSVCH1A:

8×masukan termokopel (J, K, T, E, R, S, B dapat dipilih)

Input tegangan 4×0–10V

Rentang & Akurasi Termokopel GE IS200TSVCH1A:

J: –210°C hingga+760°C

K: –270°C hingga+1372°C

T: –270°C hingga+400°C

Timur: –270°C hingga+1000°C

R/S: –50°C hingga+1768°C

B: +0°C hingga+1820°C

Akurasi: ±0,25°C atau ±0,1% pembacaan, mana saja yang lebih besar

Resolusi: 0,1°C

Tingkat Pengambilan Sampel: 20 sampel/detik per saluran

Masukan Tegangan GE IS200TSVCH1A:

Kisaran: 0–10VDC

Akurasi: ±0,1% skala penuh

Resolusi: 16bit

Tingkat Pengambilan Sampel: 200 sampel/detik per saluran

Kompensasi Persimpangan Dingin: Kompensasi digital per saluran yang terintegrasi untuk semua saluran termokopel

Penyaringan & Perlindungan GE IS200TSVCH1A:

Filter low-pass yang dapat diprogram (hingga 100Hz) pada termokopel

Penekanan lonjakan perangkat keras pada saluran termokopel

Penjepit tegangan lebih hingga ±35V pada input tegangan; perlindungan polaritas terbalik

Isolasi: Penguatan saluran-ke-saluran dan saluran-ke-tanah (>1kV)

Konektor: Header sudut kanan dengan 52 posisi untuk blok terminal yang dapat dicolokkan

Lingkungan:

Suhu Pengoperasian: –30°C hingga +65°C

Suhu Penyimpanan: –40°C hingga +85°C

Kelembaban: ≤95%RH, non-kondensasi

Fungsi produk

Papan Terminal Input/Output Servo GE IS200TSVCH1A

GE IS200TSVCH1A Mengkondisikan dan mendigitalkan termokopel campuran dan sinyal tegangan proses, menyediakan data suhu dan proses analog yang dikalibrasi melalui bus IONet Ethernet. Desain berlapis konformalnya memastikan kinerja yang andal di lingkungan kontrol yang rawan kelembapan atau terpapar kontaminan.

Modul pendukung inti

Pembawa Paket I/O: rakitan daya/pembawa IS42xPSCAH1B

Modul Pengontrol: CPU MarkVIe (mis., IS200TPROH1C)

Papan I/O Pelengkap:

Papan masukan RTD (IS220PRTDH1A)

Analog yang dioptimalkan pembakaran (IS220PTCCH1B)

I/O terpisah dan papan relai sesuai kebutuhan

Komponen ekstensi

Blok Terminal yang Dapat Ditancapkan: Blok penjepit sekrup dikunci untuk mencegah kesalahan penyisipan

DIN-Rail & Panel-Mount Kits: Klip adaptor dan braket sudut untuk rel 35mm atau pemasangan panel

Aksesori Pelindung: Klem pelindung kabel dan inti ferit untuk menekan EMI

Kalibrasi & Perlengkapan Uji: Kalibrator nol/rentang eksternal untuk verifikasi di tempat

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Jenis termokopel, filter, dan pengaturan rentang tegangan ditentukan melalui templat GEControlST™/ToolboxST™

Wizard kalibrasi online untuk penyesuaian nol dan rentang

Diagnostik & Pemantauan:

Alarm sirkuit terbuka, di luar jangkauan, dan kesehatan saluran dilaporkan dalam tag HMI dan OPC-DA

Uji mandiri saat penyalaan dengan tanda diagnostik yang dapat diakses melalui diagnostik pengontrol

Pembaruan Firmware: Dikirim sebagai bagian dari rilis sistem MarkVIe; diterapkan melalui ToolboxST™

Dokumentasi: Dirinci dalam Panduan Instalasi GE MarkVIe/VIeS I/O dan Manual Referensi Modul Input Termokopel & Tegangan

	Kemampuan ABB™Simfoni® Ditambah	Siemens BUAH 7	Emerson DeltaV	PKS Eksperimen Honeywell
BersamaulangPenentuan posisi	Platform terintegrasi DCS dan SCADA, khususnya yang ahli di bidang energi dan industri berat	DCS kelas atas yang berfokus pada otomatisasi prosyaitu	DCS berfokus pada industri proses (seperti bahan kimia)	Kontrol proses yang kuat dan DCS yang terintegrasi dengan keselamatan
Fitur Arsitektur	Seri modular (SD/HR/MR) dengan kompatibilitas kuat dan perlindungan aset lama	Berdasarkan arsitektur Siemens TIA (Totally Integrated Automation), terintegrasi secara mendalam dengan PLC/drive	Arsitektur DeltaV terintegrasi penuh dari I/O hingga pengontrol hingga perangkat lunak	Sistem Kontrol dan Keselamatan Proses yang Terintegrasi Secara Ketat (HIPS)
Kompatibilitasy dan Migrasi	Keuntungan: Kompatibilitas sempurna dengan sistem lama ABB (Harmony, INFI 90), biaya upgrade rendah	Terutama berpusat pada ekosistemnya sendiri, mengintegrasikan perangkat pihak ketiga memerlukan gateway	Terutama di sekitar ekosistemnya sendiri	Sangat kompatibel dengan sistem lamanya (TDC3000, TPS)
Platform Rekayasa	S+ Engineering, platform terpadu dengan pemrosesan batch yang kuat dan manajemen perangkat lapangan	SIMATIC PDM, manajemen perangkat yang kuat, sinergis dengan portal TIA	DeltaV Explorer, mudah dipelajari dan digunakan, dengan konfigurasi intuitif	Pembuat Kontrol, kuat dan menyatu dengan lingkungan konfigurasi sistem keselamatan
Luar biasakeuntunganyaitu	1. Keahlian industri energi 2. Kemampuan SCADA yang kuat 3. Kompatibilitas luar biasa 4. Kontrol turbin khusus	1. Integrasi yang mulus dengan PLC dan drive 2. Ekosistem merek yang kuat dan dukungan global 3. Filosofi pabrik digital	1. Mudah dipasang dan digunakan 2. Teknologi pemeliharaan prediktif (AMS) 3. Kuat di bidang kimia dan ilmu hayat	1. Kontrol dan keselamatan terintegrasi 2. Ketersediaan dan redundansi yang tinggi 3. Berakar kuat pada industri minyak dan gas serta industri proses besar
