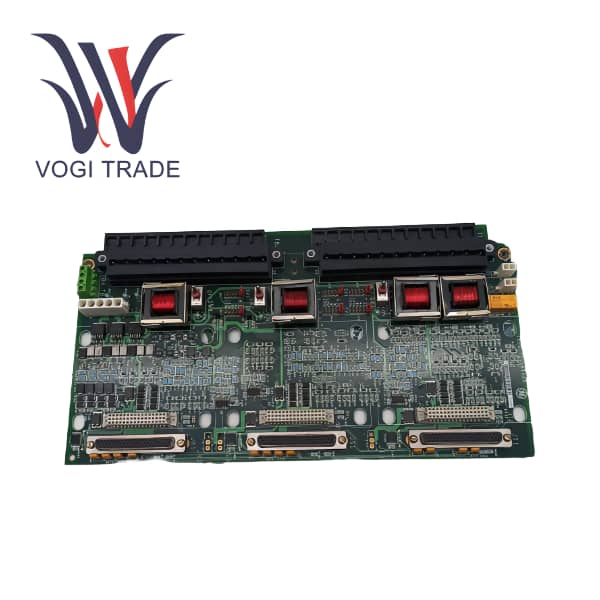

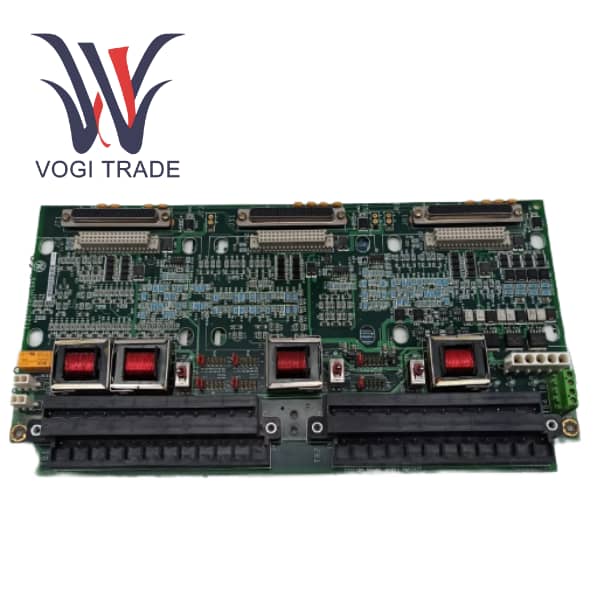

Merek: GEDeskripsi: IS200TSVCH1AEDKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 18Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: XiamenGE IS200TSVCH1AED Papan Terminal Input/Output Servo Ideal untuk termokopel simultan dan perolehan sinyal tegangan dalam loop kontrol turbin yang kritis.
| Pembuatan |
GE |
| Nomor Model |
IS200TSVCH1A IS200TSVCH1AED |
| Nomor Pemesanan |
IS200TSVCH1A IS200TSVCH1AED |
| Katalog |
Markus VI |
| Negara Asal |
Amerika Serikat |
| KODE HS |
8537101190 |
| Dimensi |
178×330×160mm |
| Berat |
1,5kg |
| Barang |
Keterangan |
|
Nama Produk |
Papan Terminal I/O Servo TSVC |
|
Nomor Bagian |
IS200TSVCH1AED |
|
Fungsi Utama |
Sebagai papan terminal antarmuka dalam loop kontrol servo, ia menghubungkan modul PSVO I/O dengan katup servo (output) dan sensor umpan balik posisi (seperti LVDT, input) di lokasi. |
|
Modul I/O Pendukung |
Harus digunakan dengan modul I/O Kontrol Servo PSVO. |
|
Sistem |
Dalam sistem kendali Mark VIe, rantai kendali servo yang lengkap adalah: pengontrol → modul PSVO → papan terminal TSVC → katup/sensor servo. |
|
Kompatibilitas dan Redundansi |
Mendukung konfigurasi TMR (Triple Modular Redundancy). Dalam sistem TMR, tiga modul PSVO dapat dihubungkan ke tiga konektor independen (JR1, JS1, JT1) pada papan terminal TSVC yang sama. |
|
Fitur Utama |
- Output: Memberikan sinyal analog presisi tinggi (misalnya ±10 V DC atau 4-20 mA) untuk menggerakkan katup servo. - Input: Menerima sinyal umpan balik dari sensor posisi. - Pengkondisian Sinyal: Papan berisi sirkuit yang diperlukan untuk pengkondisian dan perlindungan sinyal. |
|
Koneksi Fisik |
- Langsung dihubungkan ke modul PSVO I/O melalui konektor DC-37-pin. - Blok terminal berpelindung dan dapat dipasang digunakan di sisi lapangan untuk memudahkan pemasangan dan pemeliharaan. |
|
Catu Daya |
Daya pengoperasian disediakan oleh modul PSVO I/O yang terhubung melalui konektor backplane. |
|
Referensi Dokumentasi |
Informasi selengkapnya dapat ditemukan di bagian "Kontrol Servo PSVO" pada dokumen (halaman 451-472). |
Fungsi Utamations
Fungsi utama GE IS200TSVCH1AED adalah sebagai berikut:
Fungsi pertama adalah sebagai pengontrol katup servo untuk memberikan keluaran arus atau tegangan yang tepat ke aktuator hidrolik atau katup servo.
Akuisisi sinyal umpan balik juga merupakan fungsi utama dari Papan Terminal I/O Servo. Menerima sinyal umpan balik dari perangkat seperti sensor posisi dan LVDT.
Pemrosesan sinyal analog presisi tinggi juga merupakan salah satunya. Mendukung output dan input analog resolusi tinggi untuk memastikan akurasi kontrol.
TSVC menunjukkan kompatibilitas yang unggul dalam sistem GE. Dirancang untuk digunakan dengan modul PSVO, mendukung konfigurasi Simplex atau TMR.
Spesifikasi Teknis
Keluaran Analog: ±10 V DC atau 4–20 mA
Integrasi Sistem
GE IS200TSVCH1AED mencapai integrasi sistem melalui poin-poin berikut:
Pertama, digunakan dengan modul PSVO untuk membentuk loop kontrol servo lengkap. Kedua, mendukung konfigurasi Simplex (single-channel) atau TMR (triple redundant) dalam sistem Mark VIe. Ketiga, konfigurasi dan diagnostik tersedia melalui perangkat lunak ToolboxST.
Diagnostik dan Pemeliharaan
Pengguna dapat mendiagnosis dan memelihara sistem GE Mark VIe melalui metode berikut:
Diagnostik mandiri mendeteksi korsleting keluaran, sirkuit terbuka, beban berlebih, dan kesalahan lainnya.
Status ditampilkan melalui indikator LED modul PSVO dan antarmuka ToolboxST.
Penggantian online didukung, memfasilitasi perawatan yang mudah.
Aplikasi Khas
IS200TSVCH1AED dapat diterapkan secara luas dalam sistem kontrol turbin uap yang penggunaannya paling umum diamati pada tiga domain utama berikut:
Kontrol katup bahan bakar turbin gas, kontrol katup masuk turbin uap, dan sistem servo industri lainnya yang memerlukan kontrol posisi presisi tinggi
