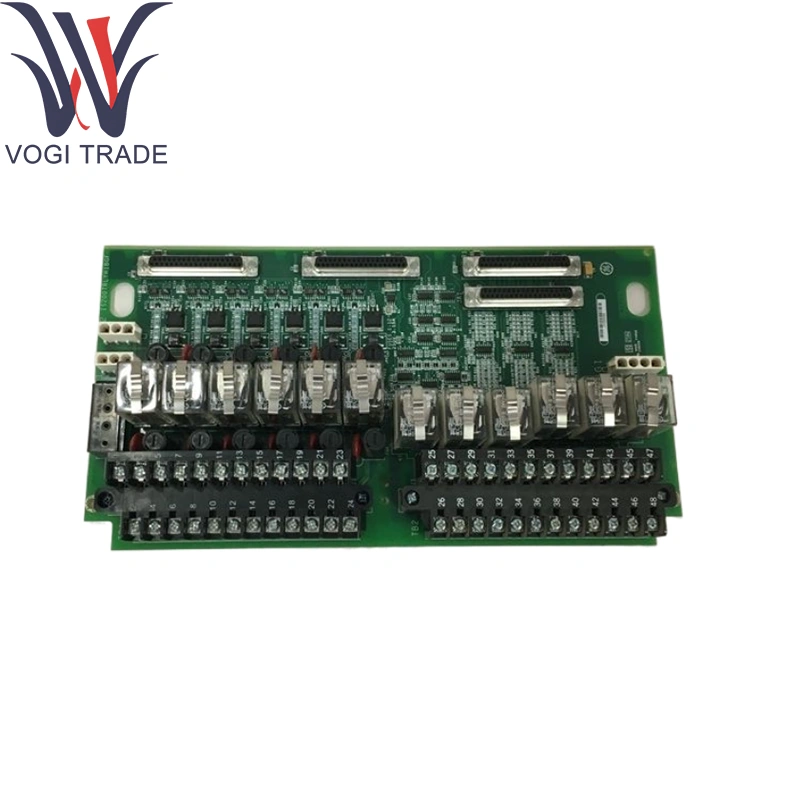

GE IS200TTURH1C Terminal Turbine Board

GE IS200TTURH1C Terminal Turbine Board Parameter Teknis

Antarmuka konektor:

Konektor Backplane I/O DIN 2 × 50-pin

Blok terminal kabel lapangan pluggable (penjepit sekrup atau jenis pegas)

Sirkuit: Breakout pasif - Tidak ada komponen aktif atau regulasi daya

Peringkat Blok Terminal:

Tegangan: hingga 300VAC/DC

Saat ini: hingga 10a per terminal

Lingkungan:

Temp Operasi: –40 ° C hingga +85 ° C

Temp penyimpanan: –55 ° C hingga +100 ° C

Kelembaban: Hingga 95%RH, non-kondensasi

Lapisan: IS200TTURH1CCC memiliki lapisan konformal kelas untuk ketahanan ekstra terhadap kelembaban, semprotan garam, dan kontaminan kimia

Fungsi produk

Memberikan antarmuka standar rendah antara markvie I/O-Pack Backplane dan Field Wiring Field

Mengatur dan memberi label sinyal, daya, dan jalur komunikasi individu untuk pemasangan dan pemeliharaan yang disederhanakan

Memungkinkan penggantian modul cepat dengan memungkinkan blok terminal dicabut secara massal

Modul pendukung inti

Pembawa Paket I/O: IS42XPSCAH1B SERI SERI/ROMPLIES CARRIER

Modul Pengontrol: Markvie CPU dan Modul Terminal (mis., IS200TPROH1C)

Papan I/O: Kombinasi analog, diskrit, relay, keamanan, atau modul I/O khusus

Komponen ekstensi

Opsi terminal-blok:

Blok penjepit sekrup, blok penjepit pegas, atau blok tipe penghalang, dikunci oleh fungsi

Kit Adaptor Din-Rail: Klip dan kurung untuk mengamankan papan TTUR ke 35mm Rails

Aksesori manajemen kabel: klem saluran kawat dan relief regangan untuk kabel lapangan yang dibundel

Kit pelapis konformal: Kit layanan lapangan untuk menerapkan atau memperbarui lapisan pada papan standar

Dukungan perangkat lunak

Konfigurasi: Tidak ada - perangkat keras pasif yang benar -benar; Tidak ada firmware atau driver perangkat lunak

Diagnostik: ID modul diperiksa pada power-up sistem; Bendera modul yang salah atau hilang masuk diagnostik pengontrol

Dokumentasi: Dijelaskan dalam Panduan Instalasi I/O GE Markvie dan Manual Referensi Terminal-Board
