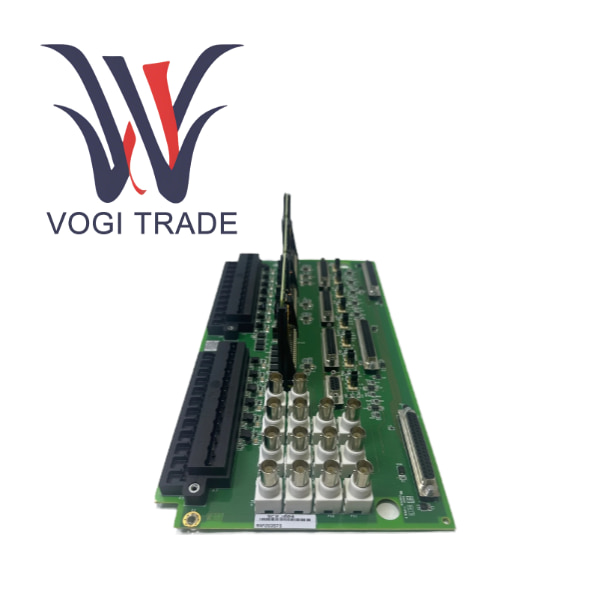

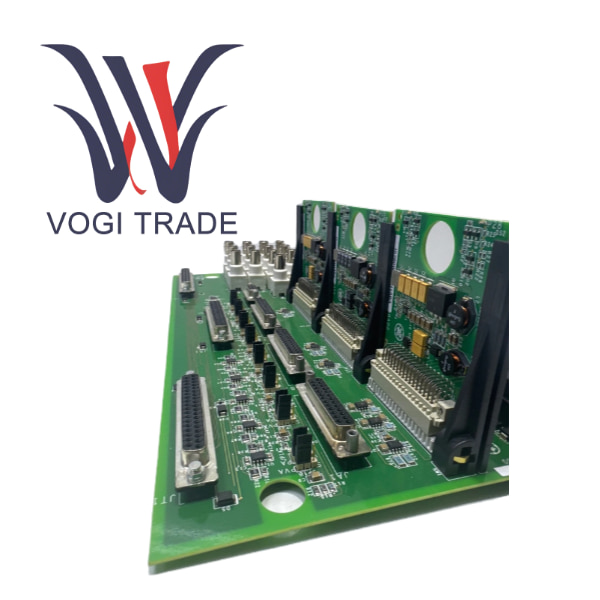

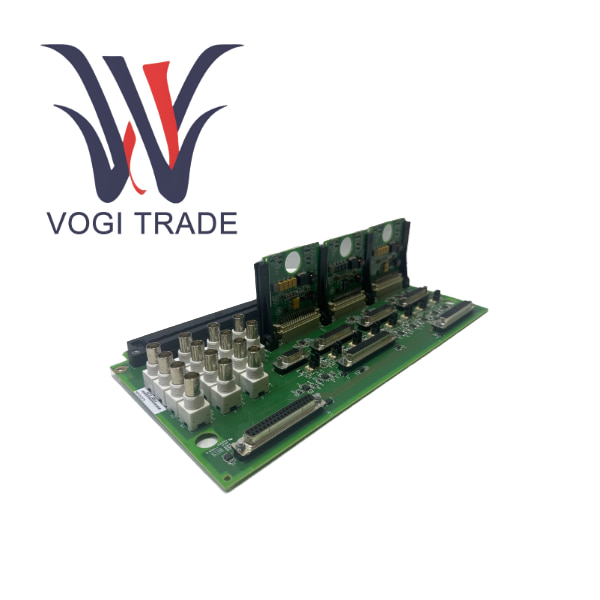

GE IS200TVBAH2AAA

Ikhtisar Produk

GE IS200TVBAH2AAA adalah modul prosesor I/O khusus dan berkinerja tinggi yang dirancang oleh General Electric untuk sistem kontrol proses dan turbin Mark VIe dan Mark VIeS yang canggih. Nama resminya adalah "Antarmuka Penguat Getaran dan Penyangga Turbin". Sebagai salah satu komponen inti arsitektur I/O terdistribusi Mark VIe, kartu TVBA bukan sekadar papan konversi sinyal sederhana; sebaliknya, ini adalah unit pemrosesan front-end yang cerdas.

Spesifikasi dan Parameter Produk

Spesifikasi utama IS200TVBAH2AAA adalah sebagai berikut

Seri Produk Sistem I/O GE Mark VIe / Mark VIeS

Tipe Modul                  Kartu Antarmuka Penguat Getaran dan Buffer Turbin

Modelnya

Revisi Perangkat Keras          H2A

Jumlah Saluran Masukan       4 saluran masukan penguat buffer independen

Jenis Sinyal Masukan           Keluaran buffer DC-24V

Rentang Tegangan Masukan      -23,5V hingga -1,0V DC

Konverter A/D               ADC 16-bit independen per saluran, memastikan resolusi dan akurasi tinggi

Kecepatan Pengambilan Sampel               Hingga 10 kHz per saluran, cukup untuk menangkap peristiwa getaran frekuensi tinggi

Isolasi Sinyal              Isolasi listrik antar saluran dan antara saluran dan ground untuk mencegah interferensi ground loop, sehingga meningkatkan ketahanan terhadap kebisingan sistem

Spesifikasi Daya dan Output

Daya Eksitasi Sensor          Menyediakan -24V DC ± 1% daya eksitasi untuk setiap preamplifier yang terhubung

Arus Daya                       Setiap saluran dapat menyediakan arus maksimum 30 mA

Pemantauan Status                   Terus menerus memantau arus daya preamplifier dan tegangan output setiap saluran untuk mendeteksi sirkuit terbuka, korsleting, atau kegagalan preamplifier

Komunikasi dan Pemrosesan

Antarmuka Komunikasi        Terhubung ke pengontrol melalui backplane I/O, menggunakan Ethernet kecepatan tinggi untuk pertukaran data

Pemrosesan Terpasang              Mikroprosesor internal, melakukan pemeriksaan mandiri, pengkondisian sinyal, pengemasan data, dll., dan mengunggah nilai voltase mentah dan status diagnostik ke pengontrol. Catatan                TVBA sendiri tidak melakukan perhitungan FFT atau alarm; ini dilakukan oleh pengontrol

Fisik dan Lingkungan

Metode Instalasi                 Dipasang di Paket I/O Lokal Mark VIe, menempati slot I/O standar. LED

LED Hijau OK                        Terus menyala menunjukkan bahwa modul berfungsi normal

KESALAHAN LED Merah                      Terus menyala menunjukkan bahwa modul mendeteksi kesalahan internal atau gangguan komunikasi

4 LED kuning CH1-CH4          Menunjukkan status masing-masing saluran

Suhu pengoperasian           -25°C hingga +70°C
