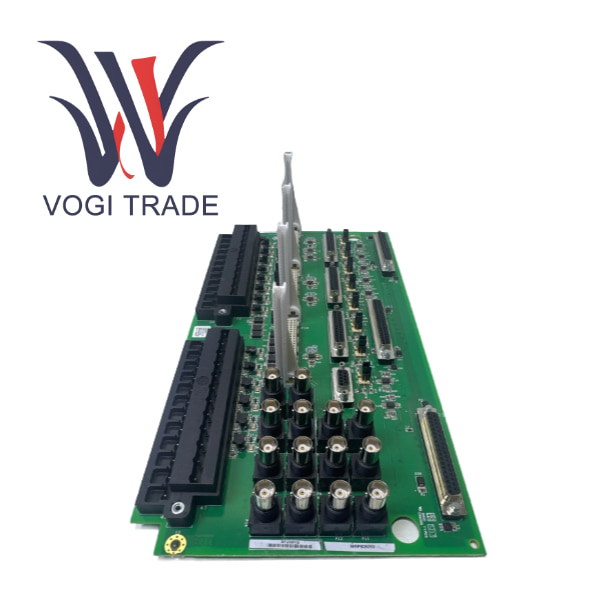

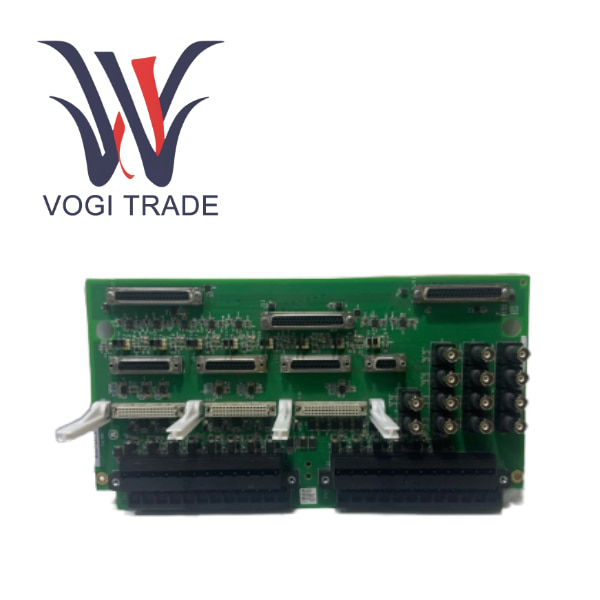

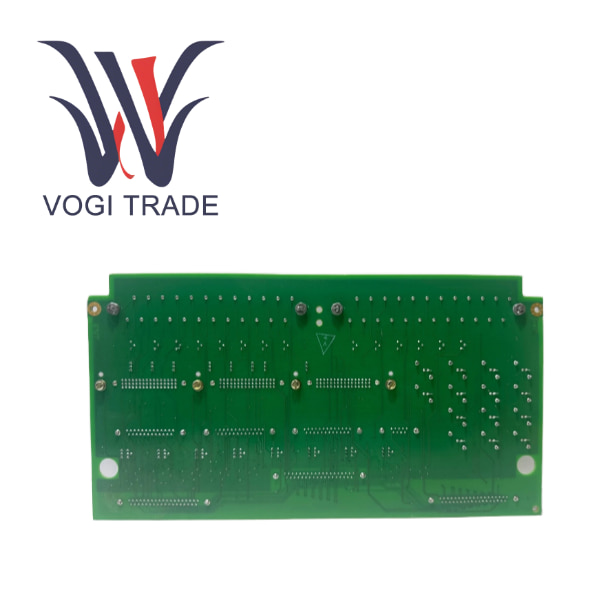

GE IS200TVBAH2ABC

Ikhtisar Produk

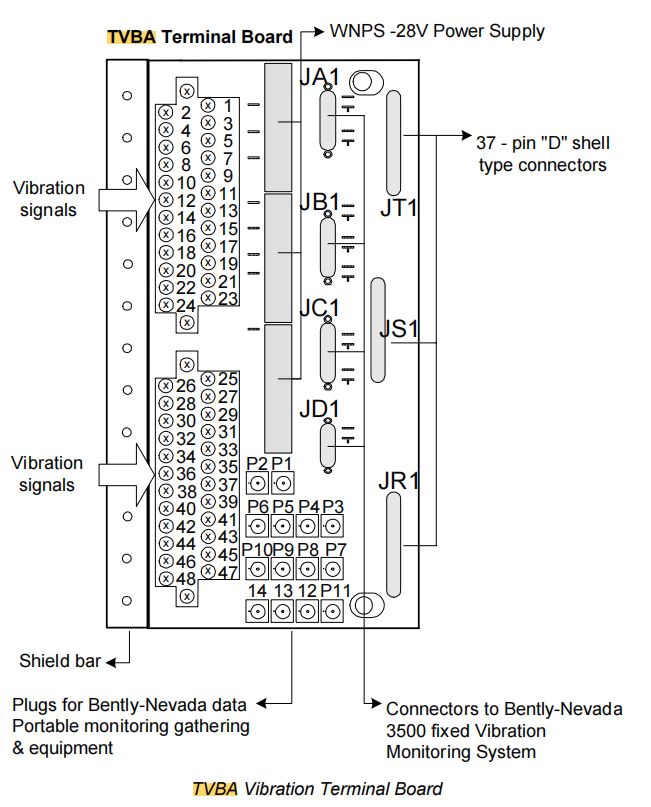

GE IS200TVBAH2ABC adalah papan terminal input sinyal dinamis berperforma tinggi dan berkepadatan tinggi yang khusus dikembangkan oleh General Electric untuk turbin Mark VIe dan Mark VIeS serta sistem kontrol proses. Papan ini adalah komponen kunci dari arsitektur I/O terdesentralisasi Mark VIe dan dirancang khusus untuk pemantauan kondisi dan perlindungan mesin yang berputar. Fungsi intinya adalah untuk menyediakan antarmuka kabel fisik yang aman, andal, dan kebisingan rendah untuk sinyal analog pita lebar tingkat rendah dari sensor presisi seperti sensor arus eddy, akselerometer, dan detektor seismik. IS200TVBAH2ABC sendiri merupakan hub aktif atau terminal dengan rangkaian pengkondisi sinyal sederhana. Sinyal sensor di lokasi dihubungkan ke papan terminal ini melalui kabel berpelindung, dan kemudian ditransmisikan melalui kabel pita kepadatan tinggi khusus ke modul prosesor I/O VVIB (Input Getaran) atau SAMB (Pemantauan Akustik) yang dipasang pada rak I/O kabinet kontrol. Desain ini memastikan bahwa sinyal dinamis yang lemah tidak terganggu selama transmisi, meletakkan dasar perangkat keras yang kokoh untuk mencapai penilaian kesehatan mekanis yang tepat, peringatan kesalahan dini, dan perlindungan melebihi batas yang andal.

Ruang lingkup industri aplikasi

IS200TVBAH2ABC terutama diterapkan di industri yang memiliki peralatan berputar besar dan kritis serta mengadopsi sistem kontrol GE Mark VIe/VIeS.

Industri tenaga listrik

Pemantauan getaran poros, getaran bantalan, dan perpindahan aksial untuk turbin uap, turbin gas, generator, dan pompa air umpan.

Minyak bumi dan gas alam

Pemantauan kondisi mekanis yang komprehensif untuk kompresor pipa jarak jauh, kompresor pendingin kilang LNG, dan peralatan yang digerakkan turbin di anjungan lepas pantai.

Industri kimia dan petrokimia

Pemantauan mesin turbin utama seperti bejana reaksi besar, kompresor gas sintesis, dan kompresor gas retak.

Industri berat lainnya

Pemantauan kipas besar, pompa, dan penggerak utama rolling mill, dll.

Pembaruan produk dan kemajuan teknologi

Sistem awal biasanya mengandalkan sistem independen Bently Nevada 3500 untuk pemantauan dan perlindungan getaran, berinteraksi dengan DCS melalui kabel atau komunikasi keras, yang mengakibatkan silo informasi dan masalah pemeliharaan yang rumit.

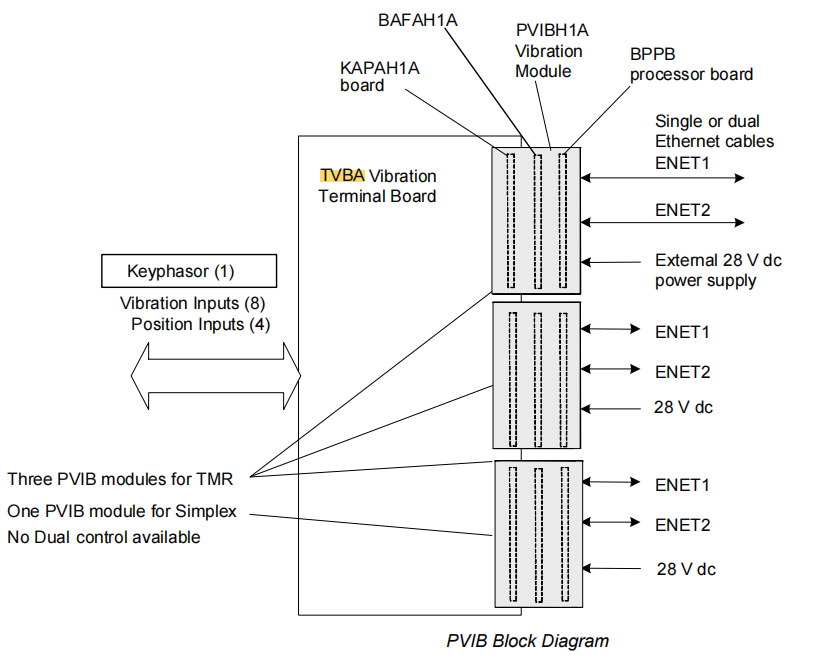

Di era Mark VIe, solusi terintegrasi VVIB/SAMB + TVBA diperkenalkan, mengintegrasikan fungsi perlindungan dasar dalam DCS, mencapai integrasi kontrol dan perlindungan. Ini merupakan kemajuan yang signifikan dalam praktik teknik.

Saat ini dan masa depan

Kecepatan pengambilan sampel, resolusi, dan kepadatan saluran modul I/O berperforma lebih tinggi terus meningkat.

Modul I/O masa depan pada tingkat komputasi tepi dapat melakukan FFT awal atau ekstraksi fitur secara lokal, hanya mengunggah hasil utama, sehingga mengurangi beban pada jaringan dan server.

Cloud dan AI, Data getaran asli dapat diunggah ke cloud melalui gateway yang aman, dan menggunakan algoritma AI dan ML untuk prediksi kesalahan dan manajemen kesehatan yang lebih akurat.

Spesifikasi Produkfiksi dan Parameter

Seri Produk Sistem I/O GE Mark VIe / Mark VIeS

Tipe Modul                 Papan Terminal Input Getaran/Perpindahan/Akselerasi (Papan Terminal Input Getaran/Perpindahan/Akselerasi)

Model

Revisi Perangkat Keras        H2A

Spesifikasi Saluran dan Sinyal

Jumlah Saluran Masukan     8 saluran

Jenis Sensor yang Didukung

Sensor Arus Eddy        Digunakan untuk mengukur getaran poros, perpindahan aksial, ekspansi diferensial, eksentrisitas, dan fasor kunci. Biasanya menghasilkan -2V hingga -18V DC dengan sinyal getaran AC 0-10Vpp yang ditumpangkan.

Akselerometer                 Digunakan untuk mengukur getaran absolut pada dudukan bantalan atau casing. Dapat mendukung ICP/IEPE atau mengisi akselerometer tipe output.

Sensor Seismik                Digunakan untuk pemantauan getaran frekuensi rendah.

Catu Daya Eksitasi    Untuk akselerometer ICP/IEPE, papan terminal atau modul VVIB yang menyertainya akan menyediakan +24V DC, sumber eksitasi arus konstan 2-10mA. Untuk sensor arus eddy, eksitasi biasanya disediakan oleh preamplifier (Proximitor), dan papan TVBA hanya menerima sinyal keluarannya.

Bandwidth Sinyal             Mendukung sinyal pita lebar, dengan rentang tipikal dari 0 Hz hingga 10 kHz atau bahkan lebih tinggi untuk memenuhi persyaratan pemantauan mesin berputar berkecepatan tinggi.
