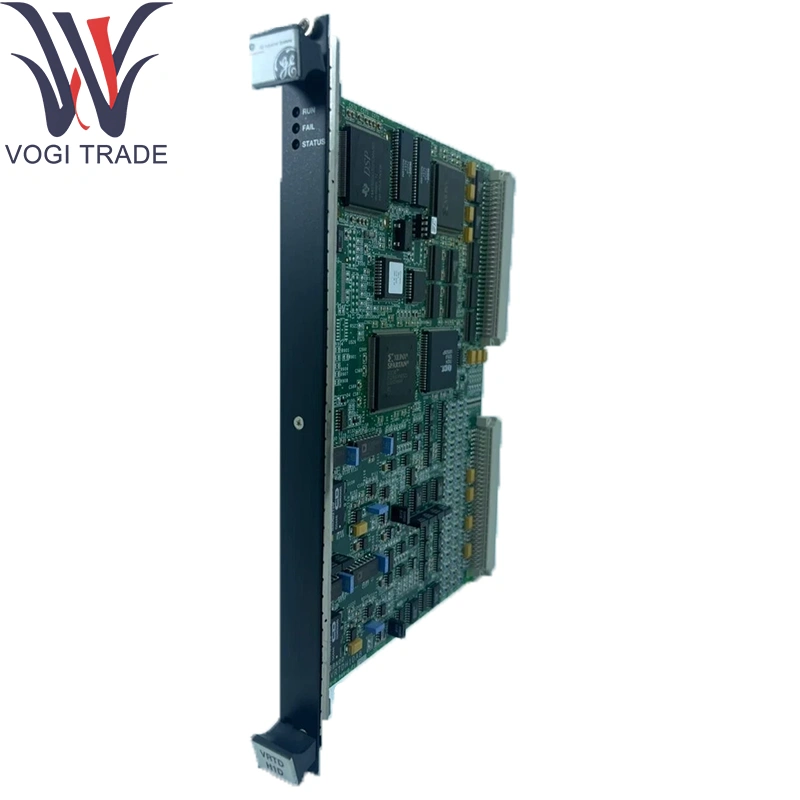

GE IS200VRTDH1D

Parameter teknis

Saluran:

Input 4 × Getaran (Sinyal Accelerometer IEPE/± 10 V)

Input 4 × RTD (PT100/PT1000, 2-/3-/4-kawat))

Input Getaran:

Jenis sinyal: Eksitasi arus konstan yang dibangun (4 mA) untuk sensor IEPE, atau input ± 10 V langsung

Bandwidth: 0,1 Hz hingga 5 kHz

Resolusi: 24 bit Δς ADC

Tingkat pengambilan sampel: hingga 10 kHz per saluran, disinkronkan

Perlindungan Input: ± 35 V Penjepit, Perlindungan Reverse- Polarity

Input RTD:

Jenis yang Didukung: PT100 (IEC-751) Standar; PT1000 secara opsional didukung melalui template teknik

Akurasi: ± 0,1 ° C pada 0 ° C hingga ± 0,2 ° C skala penuh

Resolusi: 0,01 ° C.

Laju Pengambilan Sampel: 10 Sampel/Sec Per Saluran

Kompensasi persimpangan dingin: tidak diperlukan; pengukuran resistensi langsung

Isolasi: saluran yang diperkuat ke saluran dan saluran-ke-ground (> 1 kV) untuk semua saluran

Lingkungan:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95 % RH, non-kondensasi

Parameter ini berlaku untuk GE IS200VRTDH1D.

Fungsi produk

GE IS200VRTDH1D mengintegrasikan getaran kecepatan tinggi dan diagnostik suhu ke dalam papan terminal tunggal. Kondisi modul, digitalisasi, dan sinyal akselerometer perangko waktu dan resistensi RTD, meneruskan data kesehatan dan kinerja waktu nyata di atas Ionet Ethernet Bus ke CPU tanda vie untuk pemantauan getaran lanjutan, perjalanan perlindungan, dan analisis tren termal.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly yang memasok daya backplane dan koneksi ionet

Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C) Melaksanakan logika perlindungan berbasis getaran dan kontrol termal

Papan I/O komplementer:

Input diskrit berkecepatan tinggi (IS200SDIIH1ADB) untuk penangkapan acara

Driver solenoid/relay (IS200SRTDH2A) untuk aktuasi perjalanan

Input Analog- tekanan dan loop arus (IS220PAICH1A)

GE IS200VRTDH1D beroperasi dalam ekosistem ini.

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup 34-arah dengan tiang pelindung-terminasi untuk perisai accelerometer

DIN- RAIL & PANEL MOUNT KIT: Klip adaptor dan kurung sudut untuk instalasi rel atau panel 35 mm

Aksesoris Perisai: Klem Kabel dan Manik-manik Ferit Untuk Penekanan EMI pada Kabel Getaran

Perlengkapan Kalibrasi: Simulator Sinyal Accelerometer dan Kotak Resistensi RTD untuk Verifikasi di Situs

Kit layanan konformal-pelapisan (untuk 1dab): kit layanan lapangan untuk memperbarui lapisan kelembaban-tahan

Semua aksesoris mendukung GE IS200VRTDH1D.

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Saluran-Mode (IEPE vs ± 10 V) dan Wiring RTD dipilih melalui GE ControlST ™/TOURBOXST ™ Templates

Wizards kalibrasi on-line untuk sensitivitas accelerometer dan penyesuaian rentang RTD

Diagnostik & Pemantauan:

Amplitudo getaran waktu nyata, bendera pemicu frekuensi-domain, dan status RTD-kesehatan yang tersedia dalam tag HMI dan OPC-DA

Tes mandiri pada power-up dengan bendera diagnostik di log pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Mark Vie; diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam Panduan Instalasi GE Mark Vie/Vies I/O dan Manual Referensi Modul Input Getaran & RTD

Perangkat Perangkat Lunak Mengkonfigurasi GE IS200VRTDH1D.
