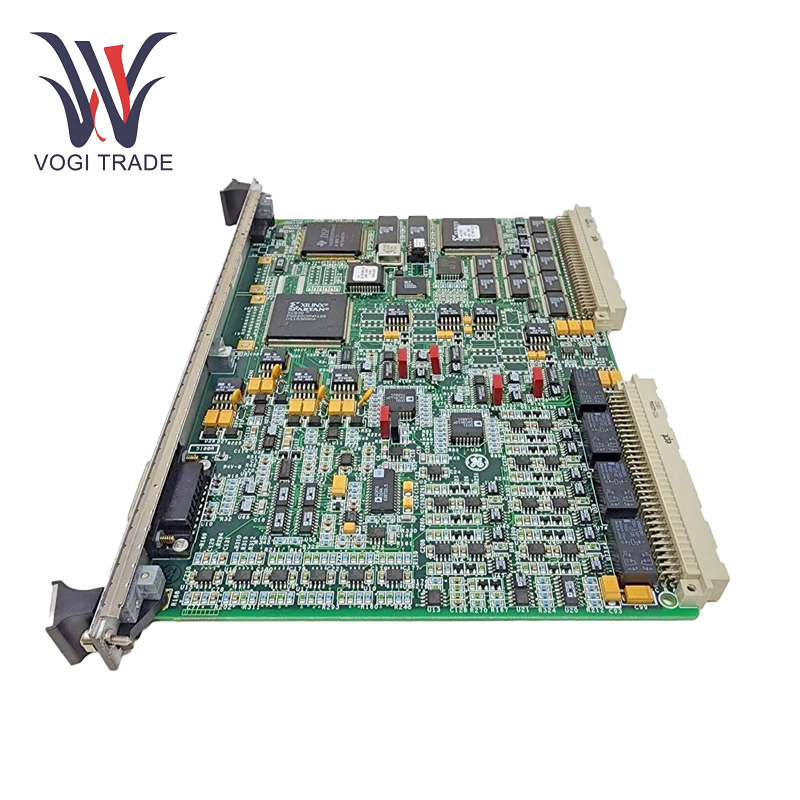

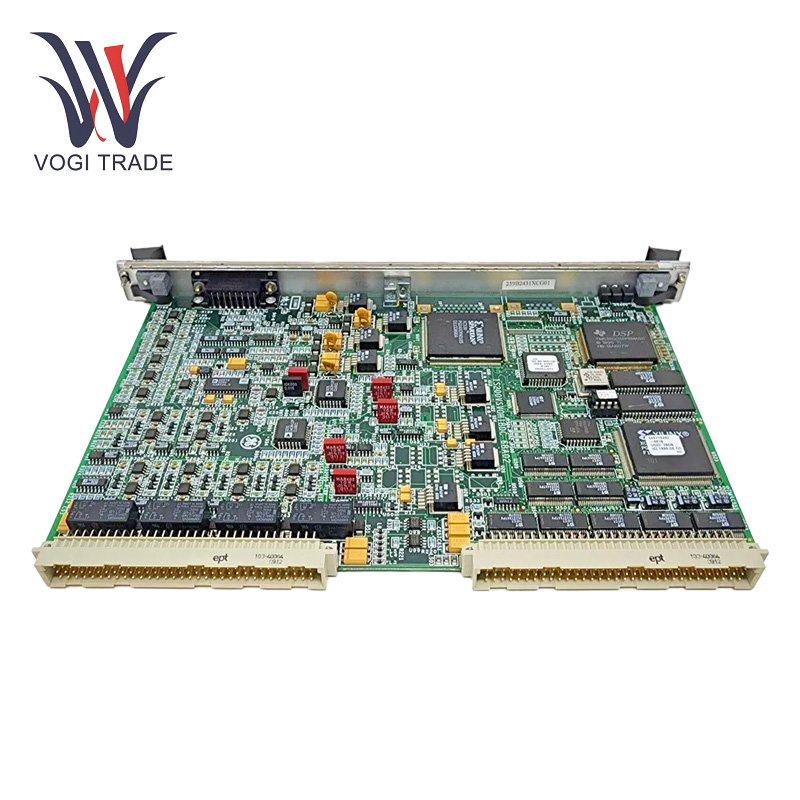

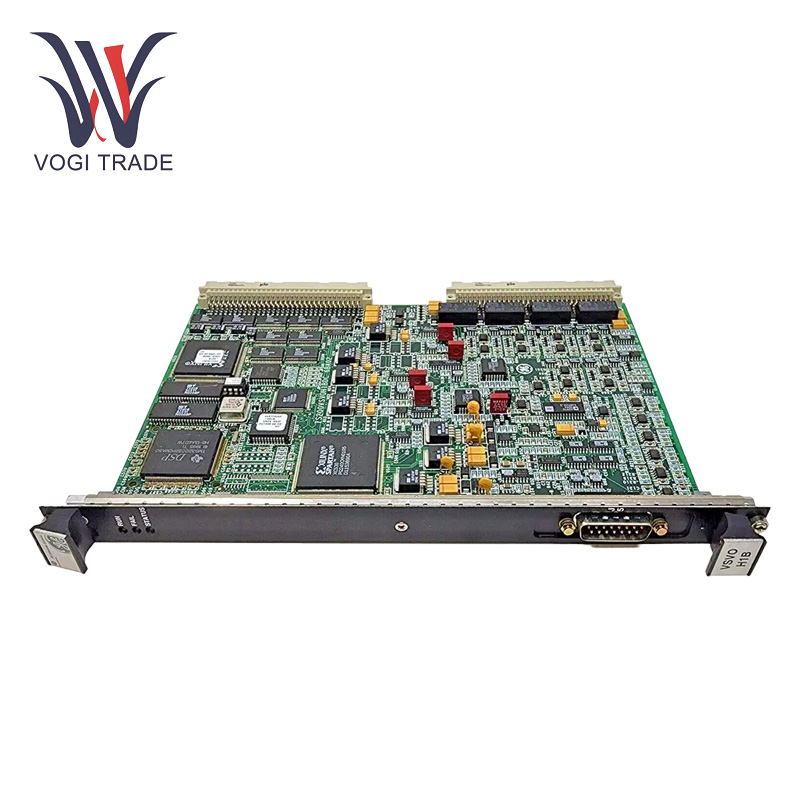

GE IS200VSVOH1B

Parameter operasi

Saluran Kontrol Servo: Mengelola empat katup servo elektro-hidrolik, masing-masing memberikan output arus dua arah untuk mengontrol uap dan katup bahan bakar.

Posisi Umpan Balik: Memanfaatkan transformator diferensial variabel linier (LVDT) untuk umpan balik posisi katup yang akurat, mendukung hingga enam input LVDT.

Eksitasi LVDT: Menghasilkan tegangan eksitasi gelombang sinus 3,2 kHz untuk LVDT, memastikan penginderaan posisi yang tepat.

Input denyut nadi: Termasuk tiga input aliran denyut nadi untuk aplikasi yang mengukur laju aliran bahan bakar.

Kisaran suhu: -40 ° C hingga +85 ° C.

Fitur Produk

Catu daya dan distribusi: GE IS200VSVOH1B pada dasarnya adalah pusat daya. Menganalisis kekuatan yang masuk dan kemudian mendistribusikannya dengan cara yang diatur ke subsistem yang berbeda.

Pengkondisian dan konversi sinyal: GE IS200VSVOH1B menampilkan kemampuan pengkondisian sinyal yang canggih. Ini mampu mendigitalkan sinyal analog dari sensor sehingga dapat diproses oleh pengontrol digital. Fungsi lain adalah membentuk sinyal dari sumber luar untuk memenuhi kebutuhan impedansi sirkuit internal, membantu integritas sinyal sambil mengurangi masuknya noise.

Dukungan Antarmuka Komunikasi: Serta pengontrol tertanam dasar Ini adalah SCU, ia berbagi antarmuka komunikasi mendukung beberapa port komunikasi. GE IS200VSVOH1B mungkin juga memiliki port Ethernet untuk komunikasi kecepatan tinggi dengan sistem kontrol lainnya dan stasiun pemantauan jarak jauh. Ini juga memiliki antarmuka serial seperti Rs 232 dan Rs 485, yang memungkinkan kompatibilitas dengan perangkat yang lebih lama dan kinerja di lokasi industri yang bising. Menggunakan protokol komunikasi, antarmuka ini membantu beradaptasi dengan lebih dari satu jenis pengaturan otomatisasi industri.

Instalasi

Gunung: GE IS200VSVOH1B masuk ke dalam satu slot rak VME dan tuas atas dan bawah melibatkan ketegangan pada konektor tepi.

Mengamankan: Kencangkan sekrup tawanan di bagian atas dan bawah panel depan untuk mengamankan papan.

Konektivitas: Antarmuka sinyal harus menggunakan kabel yang terhubung ke konektor J5 di panel depan dan ke konektor J3/J4 di backplane VME.

Power Up: Tenakan rak VME setelah pemasangan, monitor LED panel depan, dan periksa indikasi diagnostik.

Arentang puplikasi

Turbin gas dan uap:Mengontrol katup bahan bakar dan uap untuk menjaga efisiensi turbin.

Tanaman Gen Kekuatan: Mengoptimalkan pengaturan turbin untuk produksi energi yang diizinkan.

Kontrol proses industri: Kontrol mesin GE IS200VSVOH1B ini menuntut regulasi yang tepat dari aliran fluida dan penentuan posisi katup dalam proses industri yang kritis.

Pemecahan masalah

Inspeksi Visual: Periksa papan untuk kerusakan fisik, koneksi longgar, atau tanda -tanda overheating.

Indikator LED: Periksa LED panel depan menjalankan blink hijau berarti operasi normal, gagal merah padat menunjukkan kesalahan, dan status oranye blink menunjukkan kondisi alarm.

Verifikasi Sinyal: Gunakan alat diagnostik untuk memverifikasi integritas sinyal umpan balik LVDT, output arus servo, dan input denyut nadi.

Memeriksa konfigurasi: Periksa bahwa pengaturan jumper dan konfigurasi jumper sesuai dengan persyaratan sistem dan aplikasi

Kondisi lingkungan: Lingkungan operasi harus mematuhi rentang suhu dan kelembaban yang ditentukan untuk menghindari mempengaruhi kinerja.
