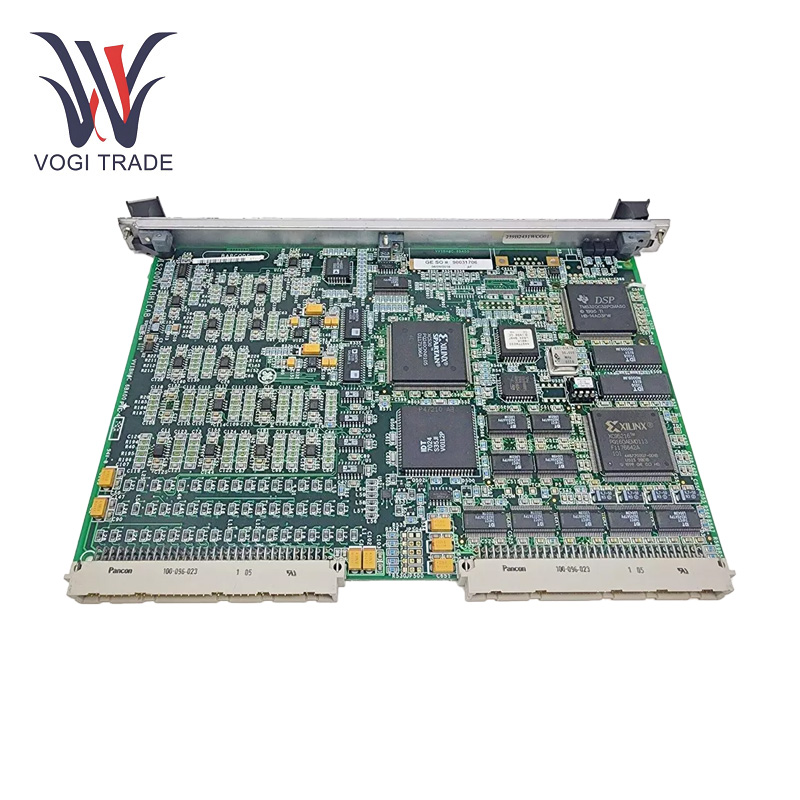

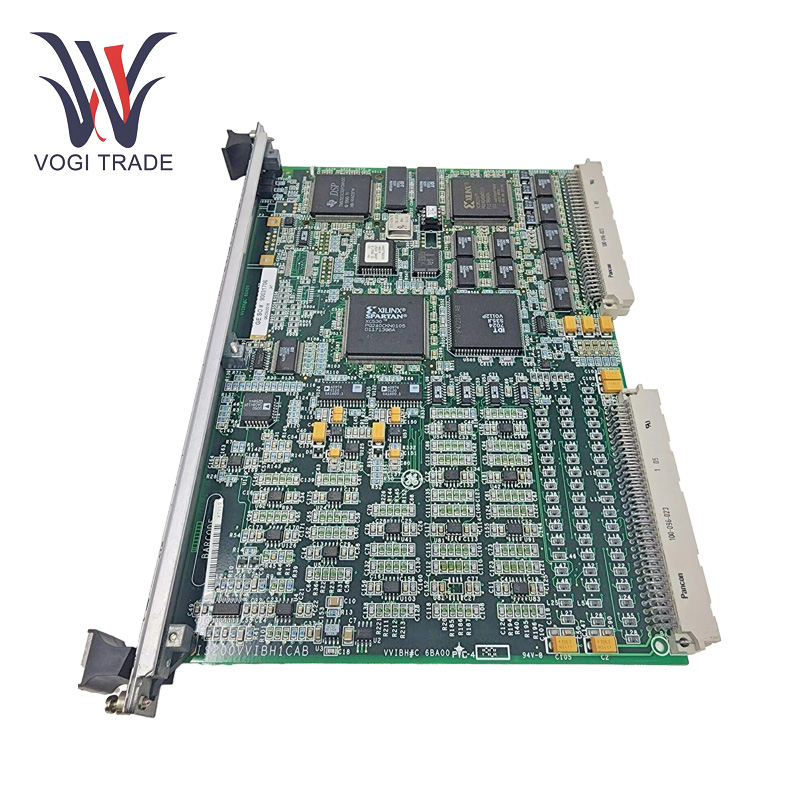

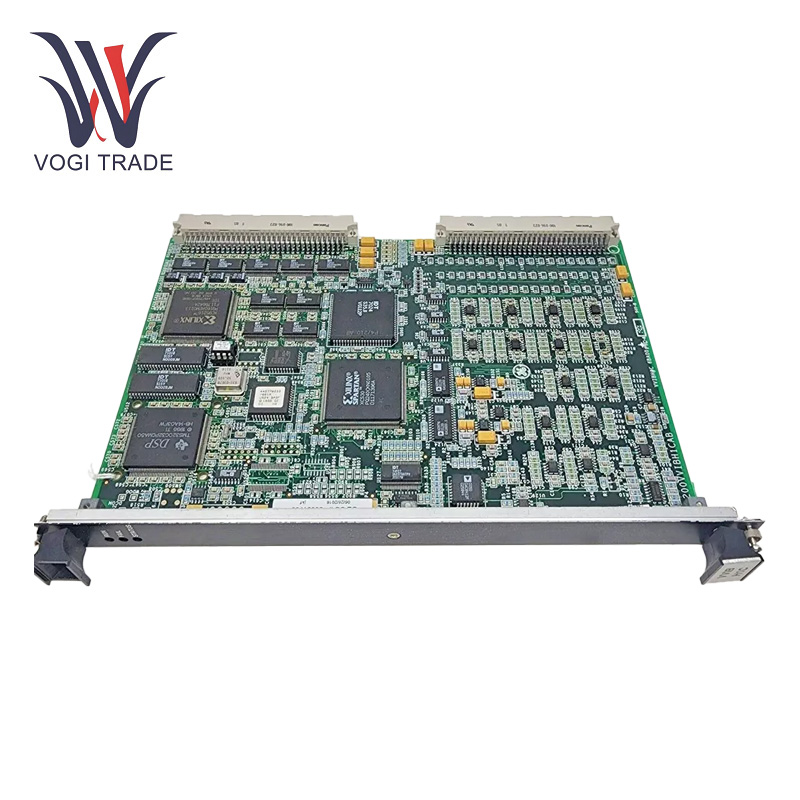

GE IS200VVIBH1C

Parameter operasional

Tegangan catu daya: Beroperasi pada catu daya DC 24V.

Saluran input: Dilengkapi dengan empat saluran input yang kompatibel dengan berbagai sensor getaran, termasuk probe kedekatan, sensor kecepatan, akselerometer, sensor seismik, dan sensor fase.

Rentang Pengukuran:

Pengukuran Getaran:0,001 hingga 10 g

Pengukuran frekuensi: 10 Hz hingga 10.000 Hz

Pengukuran Kecepatan:0 hingga 100 mm/detik

Kisaran suhu operasi: -40 ° C hingga 70 ° C.

Fitur Produk

Penginderaan dan pengukuran getaran: GE IS200VVIBH1C terutama digunakan untuk merasakan dan mengukur getaran. Ini dimaksudkan untuk berkomunikasi dengan sensor getaran modul menerima semua nilai dalam bentuk analog yang didapat dari sensor getaran ADC sendiri akan mengubahnya menjadi digital. Data ini adalah amplitudo, frekuensi, dll. Dari getaran tersebut dan dapat dimanipulasi lebih lanjut.

Pemrosesan dan analisis sinyal:Setelah mengonversi sinyal getaran menjadi data digital, ia menjalankan operasi pemrosesan sinyal. GE IS200VVIBH1C terutama digunakan untuk menghitung berbagai parameter getaran, seperti nilai kuadrat rata -rata root, nilai puncak, spektrum frekuensi, dll. Data yang diproses dapat berfungsi untuk mendeteksi keberadaan kesalahan.

Transmisi dan komunikasi data: GE IS200VVIBH1C juga dilengkapi dengan antarmuka komunikasi. Itu dapat mengirim atau dilakukan oleh sistem kontrol lain. Hal ini memungkinkan pemantauan jarak jauh dan analisis kondisi getaran mesin industri.

Generasi Alarm dan Peringatan: GE IS200VVIBH1C mampu menghasilkan alarm dan peringatan berdasarkan ambang batas pra -set untuk amplitudo atau frekuensi getaran.

Pemantauan getaran: Terus -menerus mengukur amplitudo turbin, frekuensi, dan kecepatan untuk memantau kesehatan.

Deteksi kesalahan: Penyediaan pola getaran yang memburuk yang menunjukkan masalah yang ada dan membantu dengan identifikasi kesalahan prematur.

Analisis Data: Menawarkan serangkaian alat analisis data untuk melakukan analisis tren, analisis spektral dan analisis bentuk gelombang untuk memungkinkan pemantauan kondisi menyeluruh.

Instalasi

Rack MountinG: GE IS200VVIBH1C dimaksudkan untuk dipasang di rak VME. Untuk memasang papan, pastikan rak prosesor VME ditenagai, kemudian berbaris konektor tepi papan ke backplane rak dan dengan hati -hati geser papan ke posisi. Kencangkan sekrup tawanan di panel depan untuk mengamankan papan.

Pengkabelan sensor: Kabel sensor getaran yang tepat harus dihubungkan ke saluran input di papan menggunakan konektor yang sesuai, memastikan bahwa semua koneksi aman dan bebas dari korosi.

Rentang aplikasi

Pembangkit listrik: Digunakan dalam turbin gas dan uap di pembangkit listrik untuk mempertahankan keandalan dan mencegah downtime yang tidak direncanakan.

Aplikasi lain: Ditemukan di berbagai aplikasi industri di mana mesin yang digerakkan turbin digunakan, seperti di pabrik produksi kimia, lokasi manufaktur, dan propulsi laut.

Pemecahan masalah

Inspeksi Visual: Pada titik ini dalam proses pengumpulan data, kami memiliki bagian -bagian kami dan gagasan sirkuit, tetapi tidak siap digunakan.

Indikator LED: Gunakan LED panel depan untuk memeriksa status dan kesalahan operasional.

Kamu dalam: Validasi bahwa sinyal input dan output seperti yang diharapkan dengan kemampuan diagnostik.

Pengaturan Jumper: Pengaturan konfigurasi harus dibandingkan untuk memastikan konfigurasi jumper yang tepat untuk menghindari kesalahan motherboard.
