GE IS200WREAH1ACB

Ikhtisar Produk

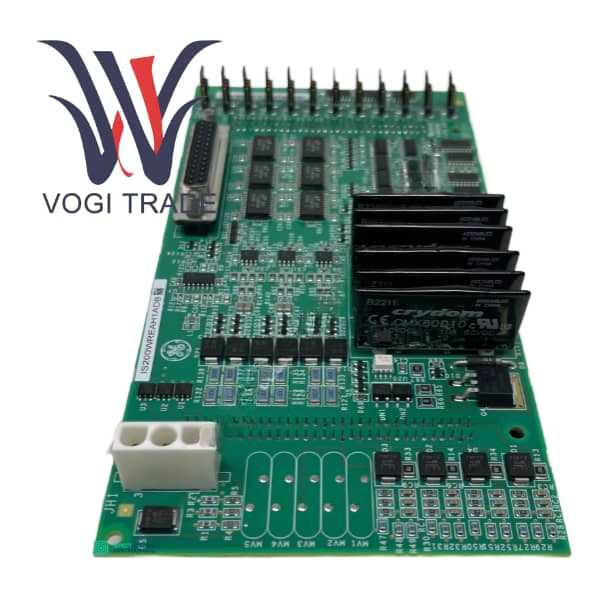

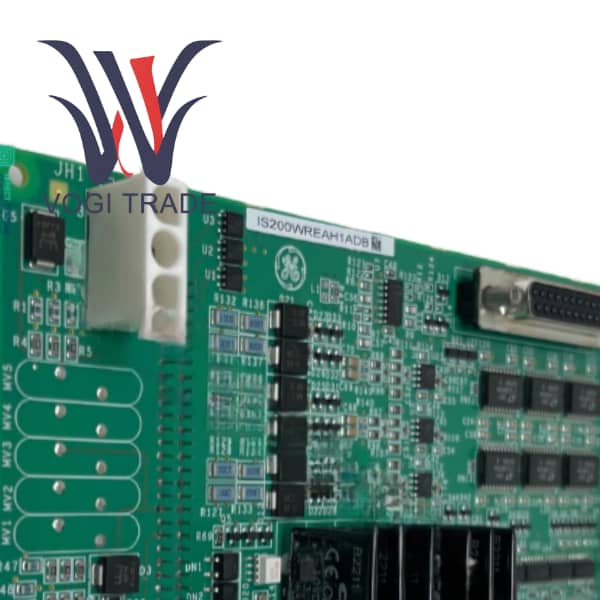

IS200WREAH1ACB adalah Papan Antarmuka Perjalanan Darurat Turbin yang dirancang oleh GE Energy untuk sistem kontrol turbin uap gas/turbin Mark VIe.

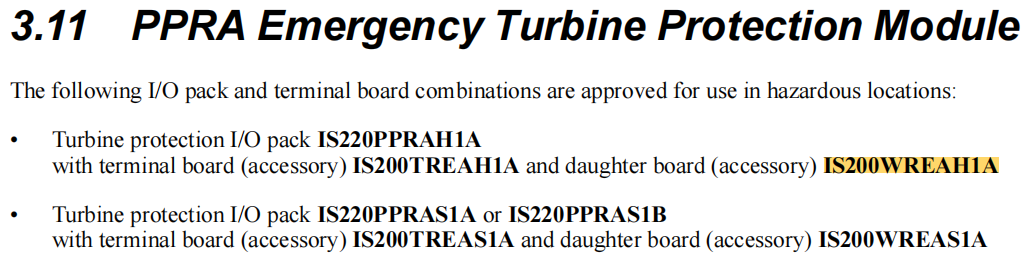

Ini adalah kartu sub-papan yang dipasang di enklosur PPRA. Biasanya digunakan bersama dengan papan prosesor utama TREA sebagai kartu papan mitra.

Dalam arsitektur TMR atau Dual Mark VIe, kartu papan WREA bertanggung jawab untuk memproses sinyal trip terprogram dari lokasi dan secara langsung menggerakkan relai trip untuk memutus pasokan bahan bakar, berfungsi sebagai garis pertahanan terakhir untuk melindungi keselamatan unit.

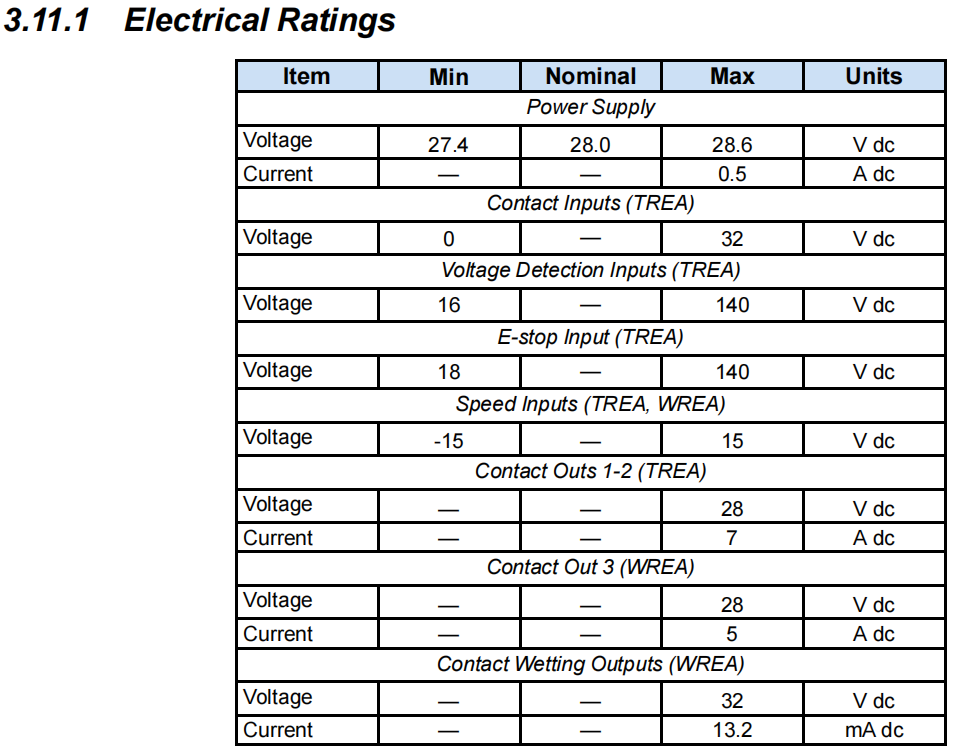

Fitur Fungsi Produk

Kartu papan IS200WREAH1ACB dirancang khusus untuk menerima sinyal "kontak kering" atau "kontak basah" dari lokasi. Ketika sinyal berbahaya terdeteksi, maka secara fisik akan memutus pasokan listrik ke katup pemutus bahan bakar dan melakukan pematian darurat.

Ia menggunakan komponen kelas industri dan memiliki kemampuan interferensi anti-elektromagnetik, memastikan pengoperasian yang stabil di lingkungan dengan getaran turbin tinggi dan kebisingan elektromagnetik tinggi.

Kartu papan biasanya memiliki indikator LED untuk menampilkan status daya, status pengoperasian, dan deteksi status masukan perjalanan tertentu.

Sebagai bagian dari modul PPRA, kombinasi WREA dan TREA mewujudkan pemisahan prosesor dan antarmuka, memfasilitasi pemeliharaan dan penggantian.

Desainnya mengikuti prinsip keselamatan kesalahan. Setelah kartu papan kehilangan daya atau malfungsi, biasanya kartu tersebut memicu mekanisme keamanan untuk mencegah terjadinya bahaya.

Kasus penggunaan sebenarnya

Krisis pada pembangkit listrik siklus gabungan

Pada malam hari, beban pembangkit listrik rendah dan unit berada dalam kondisi gigi putar kecepatan rendah. Tiba-tiba, karena adanya kesalahan pada sistem pelumasan, sensor suhu bantalan turbin menunjukkan suhu melonjak hingga 120℃ dalam waktu 0,5 detik. Kartu papan IS200WREAH1A dipasang di modul PPRA pada kabinet Mark VIe. Sakelar suhu berfungsi, menutup sinyal kontak kering dan mengirimkannya ke saluran input kartu papan WREA. WREA meneruskan sinyal ke prosesor TREA. Logika TREA menilainya sebagai penutupan darurat dan segera mengeluarkan perintah tindakan kepada WREA. Relai di dalam kartu papan WREA bekerja, memutus pasokan listrik ke koil elektromagnetik dari katup pemutus bahan bakar. Unit dimatikan dengan aman dalam waktu 2 detik, menghindari kecelakaan peralatan besar seperti kerusakan bantalan dan pembengkokan rotor.

Panduan Instalasi

Peringatan! Sebelum pemasangan, pastikan untuk mematikan daya atau mengonfirmasi bahwa hot swapping didukung. Saat memasang di HazLoc, patuhi peraturan tahan ledakan.

Tangga

Kenakan tali pergelangan tangan antistatis.

Sejajarkan kartu papan dengan rel sasis PPRA dan dorong masuk secara perlahan hingga konektor terpasang sepenuhnya.

Kencangkan Ejector di kedua ujung kartu papan untuk memastikan kontak yang baik antara kartu papan dan Backplane.

Hubungkan jalur sinyal di lokasi ke blok terminal yang sesuai pada kartu papan WREA.

Setelah dinyalakan, amati indikator LED pada kartu papan. PWR harus menyala hijau terus-menerus, OK harus menyala hijau berkedip, dan TRIP harus mati.
