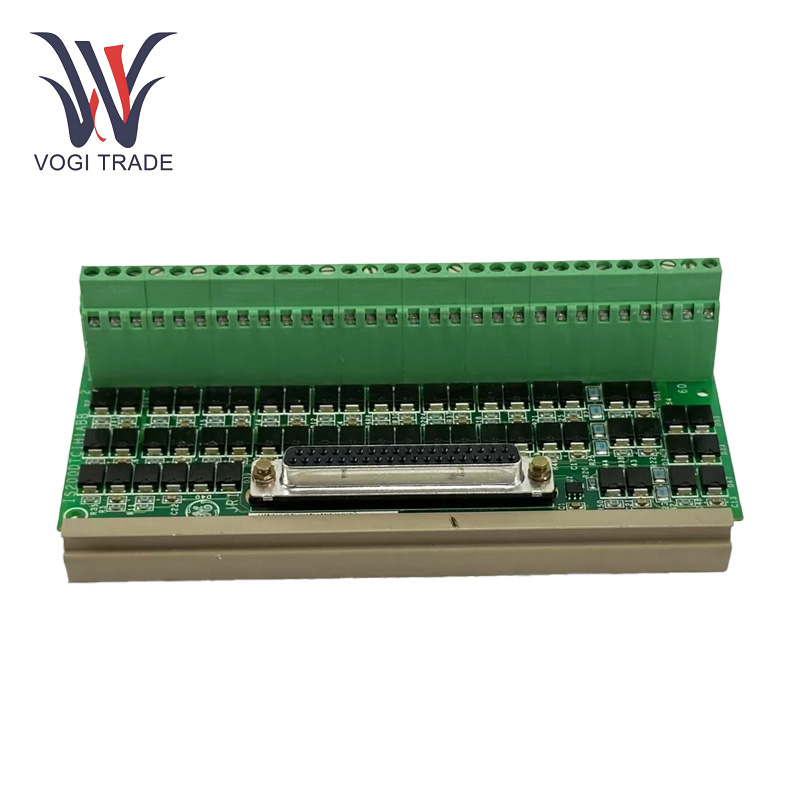

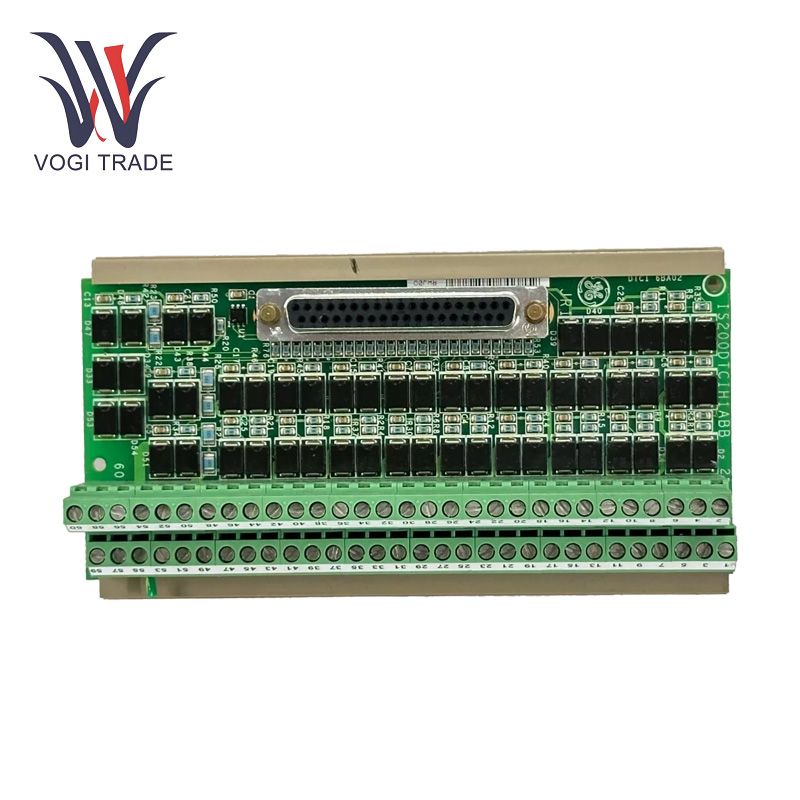

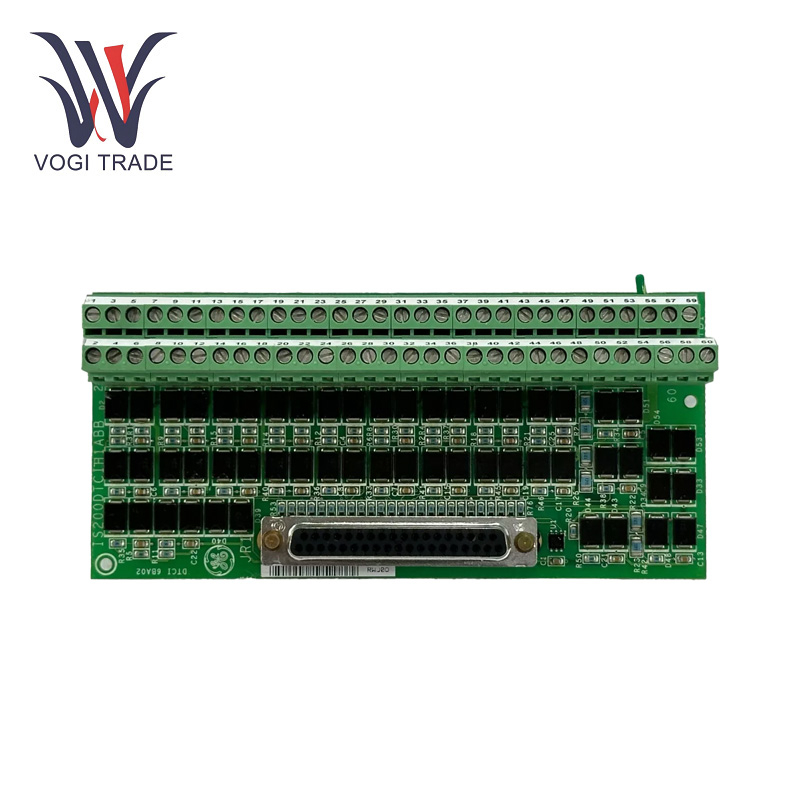

GE IS210DTTCH1A

Parameter operasi

Tegangan input:24V DC

Kisaran suhu operasi:-40 ° C hingga +70 ° C.

Kisaran suhu penyimpanan:-40 ° C hingga +85 ° C.

Kelembaban:5% hingga 95%

Input Termokopel:Papan mendukung 12 input termokopel, mengakomodasi berbagai jenis termokopel untuk beragam kebutuhan pengukuran suhu.

Pengkondisian Sinyal:Pengondisian sinyal terintegrasi memastikan pembacaan suhu yang akurat dengan meminimalkan kebisingan dan gangguan.

Kompensasi persimpangan dingin:Dewan ini memiliki kemampuan referensi persimpangan dingin untuk mempertahankan akurasi pengukuran di berbagai kondisi lingkungan.

Fitur Produk

Fungsi Papan Terminal:Perakitan papan terminal utama untuk kontak。 dan bertindak sebagai antarmuka untuk perangkat berbasis bidang yang berbeda untuk berkomunikasi dari sensor ke sistem kontrol.

Pengkondisian dan Transmisi Sinyal:GE IS210DTTCH1A melakukan pengkondisian sinyal dari sinyal input.

Akuisisi Data Suhu:Fungsi utama GE IS210DTTCH1A adalah untuk memperoleh data suhu dari termokopel yang terhubung dan mengirimkan informasi ini ke sistem kontrol untuk pemantauan dan analisis.

Penanganan Data:Data yang dihasilkan oleh termokopel membutuhkan pemrosesan yang memadai, sehingga papan mungkin termasuk pengkondisian sinyal, linierisasi dan teknik lain untuk memastikan bahwa data berguna.

Instalasi

Proses pemasangan:Pastikan bahwa DIN Rail dipasang dengan baik di kabinet kontrol. GE IS210DTTCH1A sekarang dapat dengan mudah dipasang ke rel DIN. Beberapa papan dapat ditempatkan di sebelah satu sama lain di rel DIN yang sama karena desainnya yang bisa ditumpuk.

Landasan:Nomor bagian menunjukkan bahwa papan menggunakan dua koneksi sekrup SCOM untuk koneksi ground. Ini harus terhubung dengan benar saat instalasi. Koneksi tanah membantu dalam meminimalkan kebisingan listrik dan menjamin fungsi papan dengan aman. Pastikan untuk mengacaukan sekrup SCOM dengan sangat ketat untuk mengkonfirmasi jalur tanah yang baik.

Menghubungkan ke VTCC:Gunakan konektor kabel standar 37 - pin untuk menghubungkan GE IS210DTTCH1A ke papan pemrosesan Thermocoupler VTCC. Pastikan konektor sepenuhnya dimasukkan dan dikunci di tempat untuk mencegah koneksi longgar yang dapat menyebabkan kehilangan sinyal atau operasi intermiten.

Rentang aplikasi

Turbin gas:Menganalisis pembangkit listrik turbin gas, GE IS210DTTCH1A digunakan untuk memantau suhu berbagai bagian turbin gas. Ini dapat dihubungkan untuk memberikan data suhu waktu nyata ke sistem kontrol dengan melampirkan termokopel ke inputnya. Data ini membantu meningkatkan pengoperasian turbin gas karena digunakan untuk pembakaran bahan bakar yang efisien dan menghindari komponen penting dari pemanasan jika terjadi kerusakan.

Turbin uap:Dalam domain pembangkit listrik berbasis turbin uap, papan dapat diintegrasikan untuk memantau suhu uap pada berbagai tahap siklus turbin. Melakukannya membuat turbin uap tetap beroperasi secara efektif dan pembangkit listrik berjalan dalam kondisi yang aman.

Pemrosesan Logam: Dalam proses peleburan logam dan penempaan, penting untuk mengontrol suhu. GE IS210DTTCH1A digunakan untuk memantau tungku atau benda kerja logam untuk suhu. Presisi seperti itu memungkinkan untuk mengontrol proses pemanasan dan pendinginan secara tepat, yang mengarah ke produk logam berkualitas tinggi.

Pemrosesan Kimia:Papan dapat digunakan untuk memantau dan mengontrol suhu pembuluh reaksi pada tanaman kimia, di mana reaksi sering terjadi pada suhu tertentu. Ini juga memastikan bahwa reaksi kimia terjadi seperti yang diinginkan, yang memaksimalkan hasil produk sambil membatasi kemungkinan reaksi sisi yang tidak diinginkan terjadi.

Pemecahan masalah

Bacaan suhu yang tidak akurat:Koneksi termokopel yang salah, konfigurasi tipe termokopel yang salah, atau gangguan lingkungan.

Memperbaiki:Periksa apakah semua koneksi termokopel diamankan dan dikonfigurasi dengan benar, konfirmasi jenis termokopel yang benar dipilih dalam konfigurasi sistem, dan memantau kebisingan listrik eksternal atau faktor lingkungan yang dapat memengaruhi pembacaan.

Kehilangan sinyal:Periksa kabel termokopel untuk kontinuitas dan integritas; Pastikan kabel 37-pin terhubung dengan aman dan bebas dari kerusakan.
