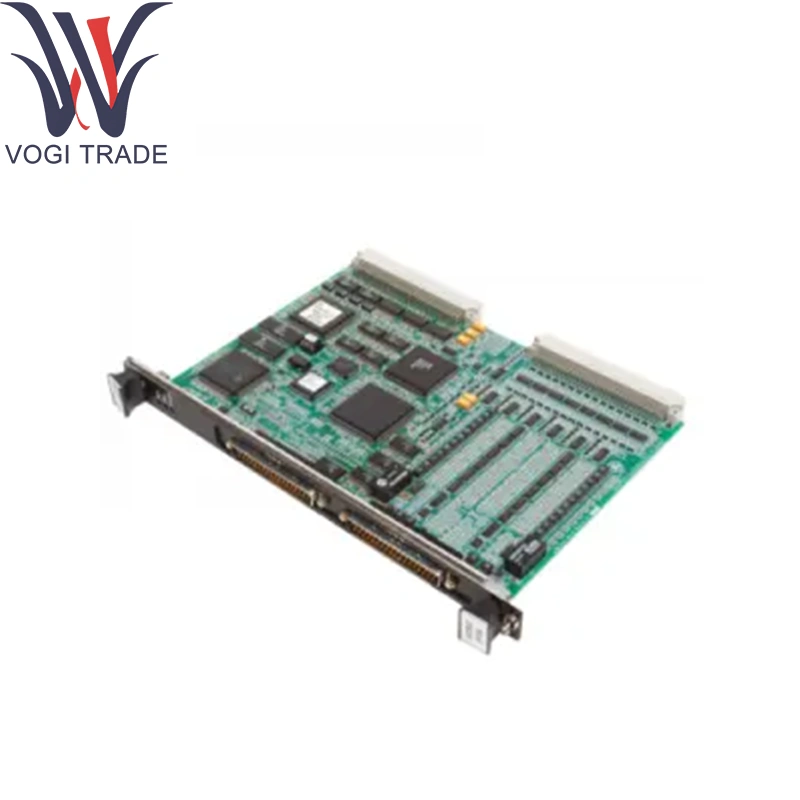

GE IS210WSVOH1A Dewan Pengemudi Servo

GE IS210WSVOH1A Parameter Teknis Dewan Driver Servo

GE IS210WSVOH1A Input tingkat air:

4 × saluran sensor jembatan (untuk probe jembatan resistif)

Eksitasi: nominal 5VDC (kisaran 4-6V)

Sensitivitas: 1–20MV/V.

Resolusi: 24-bit Δς ADC

Tingkat Pengambilan Sampel: 100Samples/detik per saluran

Output GE IS210WSVOH1A Valve-Drive:

8 × Open-Collector Driver Outputs

Tegangan beban: Nominal 24VDC (18–32VDC)

Drive Current: Hingga 500mA per saluran

Kecepatan switching: nyalakan ≤5ms; turn-off ≤3ms

Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1KV)

Diagnostik: Deteksi kesalahan level air per-saluran (terbuka/pendek) dan penginderaan pemuatan katup-drive-OK

Konektor: Dua konektor backplane gaya DIN 50-pin; Kapal lapangan melalui blok terminal pluggable

GE IS210WSVOH1A Lingkungan:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95% RH, non-kondensasi

Fungsi produk

Kondisi dan Digitalisasi Sinyal Sensor Level Air melalui Precision Bridge-Excitation dan ADC Conversion, sambil memberikan output drive DC yang dilindungi kesalahan ke katup. Melaporkan pembacaan level air real-time dan diagnostik status katup di atas Ionet Ethernet Bus ke Markvie/Vies Controller untuk pelumasan loop tertutup dan pengelolaan air seal.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly

Modul Pengontrol: GE Markvie CPU (mis., IS200TPROH1C)

Papan I/O komplementer:

Driver solenoid/relay (IS200SRTDH2A)

Input tekanan analog (IS220PAICH1A)

Diskrit-Input Boards (IS200TICIH2A)

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup dikunci untuk sirkuit tingkat air dan katup

Kit Adaptor Din-Rail: Klip dan kurung untuk memasang papan dalam rel 35mm

Aksesoris Perisai: Klem Kabel-Perihan untuk Penekanan EMI pada Garis Jembatan Tingkat Rendah

Perlengkapan Kalibrasi: Kalibrator eksternal jembatan 5V untuk verifikasi di tempat

Dukungan perangkat lunak

GE IS210WSVOH1A Konfigurasi & Kalibrasi:

Eksitasi dan Penskalaan Sensor Jembatan melalui Templat Gecontrolst ™/Toolboxst ™

Wisaya kalibrasi on-line untuk penyesuaian nol/rentang saluran tingkat air

Pengaturan batas arus output katup yang dikonfigurasi dalam Alat Rekayasa

GE IS210WSVOH1A Diagnostik & Pemantauan:

Alarm hubung Terbuka, overcurrent, dan pendek untuk sirkuit air dan katup yang dilaporkan dalam tag HMI dan OPC-DA

Uji diri saat power-up dengan bendera diagnostik dapat diakses melalui diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Markvie; diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam Panduan Instalasi GE Markvie/Vies I/O dan Manual Referensi Modul Level Air & Katup
