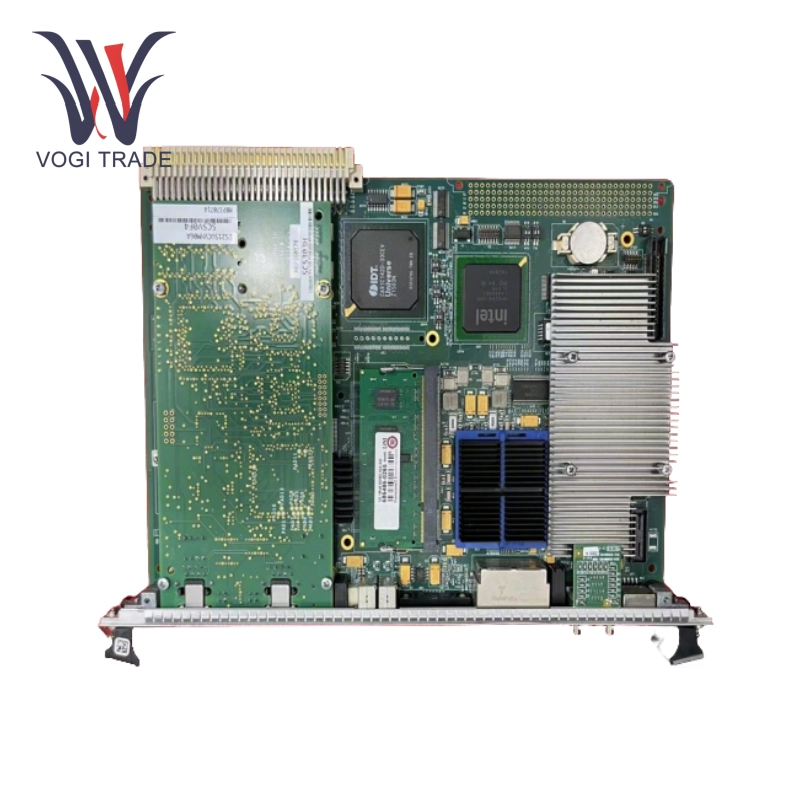

GE IS215UCCAM03A

Parameter teknis

Prosesor: Dilengkapi dengan prosesor Intel Pentium M 1.6 GHz (beberapa versi adalah Intel Celeron 650 MHz).

Memori: 256 MB DRAM dan 128 MB memori flash.

Ethernet: Mendukung 10BASET/100BASETX, menyediakan koneksi Unit Data Highway (UDH) untuk komunikasi dengan HMI, pengontrol lain dan jaringan I/O.

Antarmuka ISBUS: Dukungan saluran ganda, setiap port dapat mengelola 64 tugas komunikasi dan mengalokasikan 224 bit status (area I/M/T) dan 128 bit kontrol (Area Q/M/T).

Port RS-232C: Digunakan untuk debugging dan konfigurasi peralatan.

Kisaran suhu: -40 ° C hingga +85 ° C.

Perluasan: GE IS215UCCAM03A Mendukung slot PCI Mezzanine Card (PMC), modul fungsi yang dapat diperluas, kompatibel dengan modul bus jenius, dan mewujudkan kontrol kolaboratif multi-perangkat.

Prinsip Instalasi dan Operasi

Instalasi Fisik: Arsitektur CPCI standar diadopsi, dan perlu dimasukkan ke dalam slot 1 (slot pengontrol utama) dari rak CPCI.

Manajemen Daya: Dilengkapi dengan Dual Power Supply Redundant Design, mendukung penggantian hot-swap; Selama pemasangan, baterai CMOS perlu dihubungkan melalui jumper untuk mempertahankan jam real-time.

Startup Sistem: Muat perangkat lunak kontrol berdasarkan sistem operasi real-time QNX Neutrino, mendukung aplikasi khusus untuk berbagai skenario industri seperti turbin uap dan turbin gas.

Konfigurasi Jaringan: Hubungkan UDH melalui Ethernet untuk mewujudkan interaksi data dengan komputer host (seperti perangkat lunak Toolboxst); Jaringan I/O menggunakan protokol RS-485 atau ISBUS.

Tindakan anti-interferensi: Tingkat perangkat lunak mengintegrasikan algoritma penyaringan dan pemeriksaan redundansi, dan bekerja sama dengan desain perangkat keras untuk mengurangi dampak gangguan elektromagnetik.

Fungsi inti

Multi-tasking: GE IS215UCCAM03A mendukung 64 tugas komunikasi paralel, masing-masing tugas secara independen mengalokasikan sumber daya, cocok untuk skenario kontrol industri yang berkaitan tinggi.

Pemantauan waktu nyata: Umpan balik real-time dari modul dan status komunikasi melalui 224 bit status, dan pelaksanaan instruksi output menggunakan 128 bit kontrol untuk memastikan kecepatan respons sistem.

Ekspansi Fleksibel: Slot 2 PMC terintegrasi, dapat memperluas input/output analog, I/O digital dan modul lainnya (seperti seri GE IC670).

Desain Keandalan Tinggi: Bersertifikat UL dan CE, sesuai dengan standar keselamatan internasional; Watchdog Timer bawaan (Watchdog Timer) untuk mencegah kebuntuan program.
