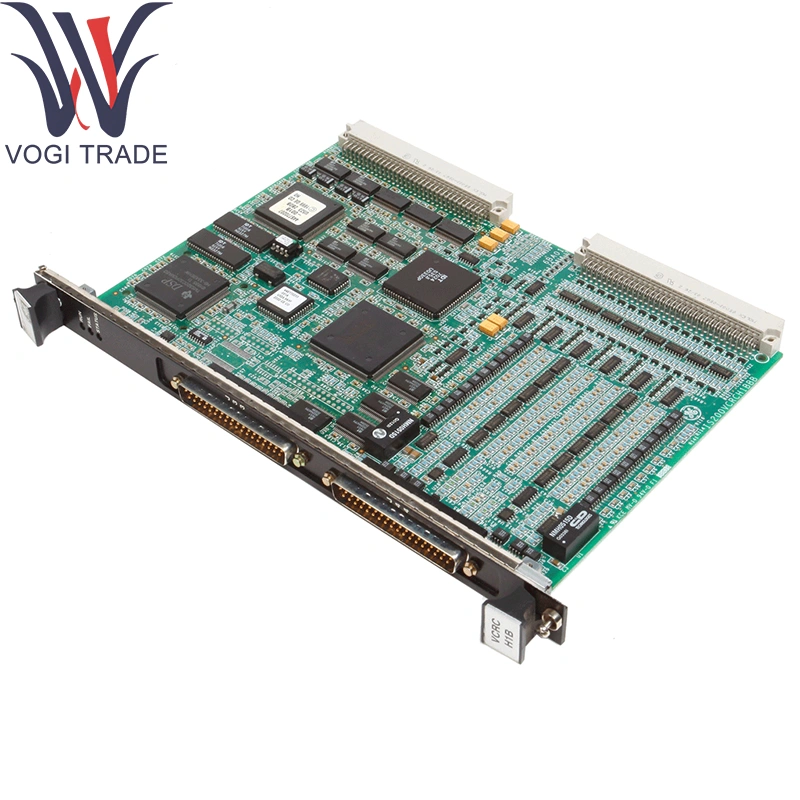

Merek: GEDeskripsi: IS215UCCCM04AKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenGE IS215ucCCM04A yang dirancang untuk mengkonsolidasikan dan rute data kontrol proses di antara beragam jaringan Fieldbus dan Ethernet dalam lemari kontrol turbin.
| Pembuatan |
Ge |
| Nomor Model |
IS215ucCCM04A |
| Nomor pemesanan |
IS215ucCCM04A |
| Katalog |
Tandai kita |
| Keterangan |
GE IS215UCCCM04A Papan pengontrol PCI kompak |
| Negara asal |
Amerika Serikat |
| Kode HS |
8479909090 |
| Dimensi |
233 × 160 × 50 mm |
| Berat |
0,45 kg |
Parameter teknis
Port komunikasi:
2 × 10/100base-T Ethernet (RJ- 45) untuk Ionet dan LAN tambahan
2 × RS- 485 port (Modbus RTU/ASCII) pada blok terminal pluggable
1 × RS- 232 Port konsol (DB- 9)
Protokol GE IS215UCVGM06A Didukung: Modbus RTU/ASCII, Modbus TCP, OPC DA, Profibus DP Master/Slave, Profinet I/O, Adaptor Ethernet/IP
Buffering & Throughput:
64 MB SDRAM untuk buffering pesan
Throughput agregat hingga 200 mbps
Daya: 24 V DC melalui Backplane (0,5 A Max)
Isolasi: saluran 2 kV-ground pada semua port serial; 1 kV antara port Ethernet dan sirkuit I/O
Lingkungan:
Temp Operasi: –40 ° C hingga +70 ° C
Temp penyimpanan: –55 ° C hingga +100 ° C
Kelembaban: Hingga 95 % RH, non-kondensasi
Fungsi produk
Bertindak sebagai gateway universal dan konverter protokol, memetakan data di antara beberapa fieldbus dan jaringan Ethernet ke dalam bingkai ionet deterministik. GE IS215UCVGM06A mendukung lingkungan protokol campuran- memungkinkan pertukaran data yang mulus antara instrumen lama dan server sistem kontrol modern tanpa tambahan router eksternal atau tautan serat.
Modul pendukung inti
I/O Pack Carrier: IS42XPSCAH1B Menyediakan daya backplane dan koneksi ionet
Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C) Konfigurasi Hosting dan Logika Routing
Sakelar Ethernet: Seri IS420ESWB untuk distribusi jaringan dan redundansi
Komponen ekstensi
Blok Terminal Pluggable: GE IS215UCVGM06A 12- Way Blocks for Rs- 485 Wiring, dikunci untuk mencegah kesalahan penyisipan
DIN- RAIL/PANEL MOUNT KIT: Klip dan kurung untuk dipasang di kandang non-VME atau panel kontrol
Aksesori Perisai: Klem Kabel- perisai dan inti ferit untuk penindasan EMI/RFI pada tautan serial
SFP Adapter Kit: Kandang SFP opsional untuk uplink serat optik pada port Ethernet
Dukungan perangkat lunak
Alat Konfigurasi: GE Toolboxst ™ dengan Wizard Modul Komunikasi untuk Penugasan Protokol, Tabel Pemetaan, dan Aturan Routing
Diagnostik & Pemantauan:
Tautan Perport- Penghitung Status dan Kesalahan dapat diakses melalui tag HMI dan OPC
Pesan waktu nyata- Latensi dan statistik Penggunaan Buffer
Pembaruan Firmware: Via Toolboxst ™ atau TFTP; Mendukung verifikasi rollback dan CRC yang aman
Dokumentasi: Detail dalam Panduan Instalasi GE Mark Vie/Vies I/O dan Manual Referensi Modul Komunikasi Universal
