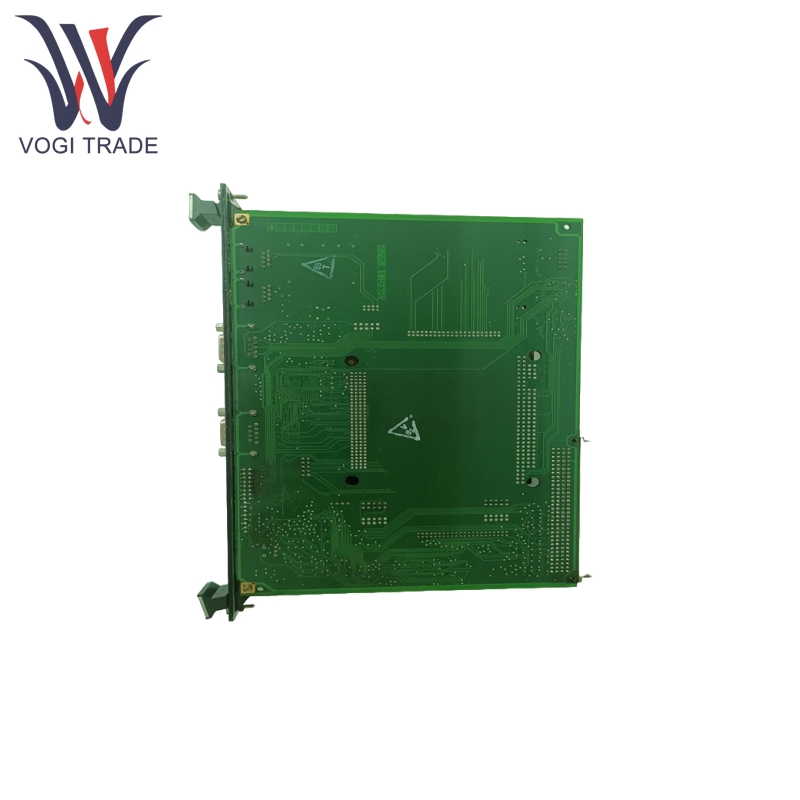

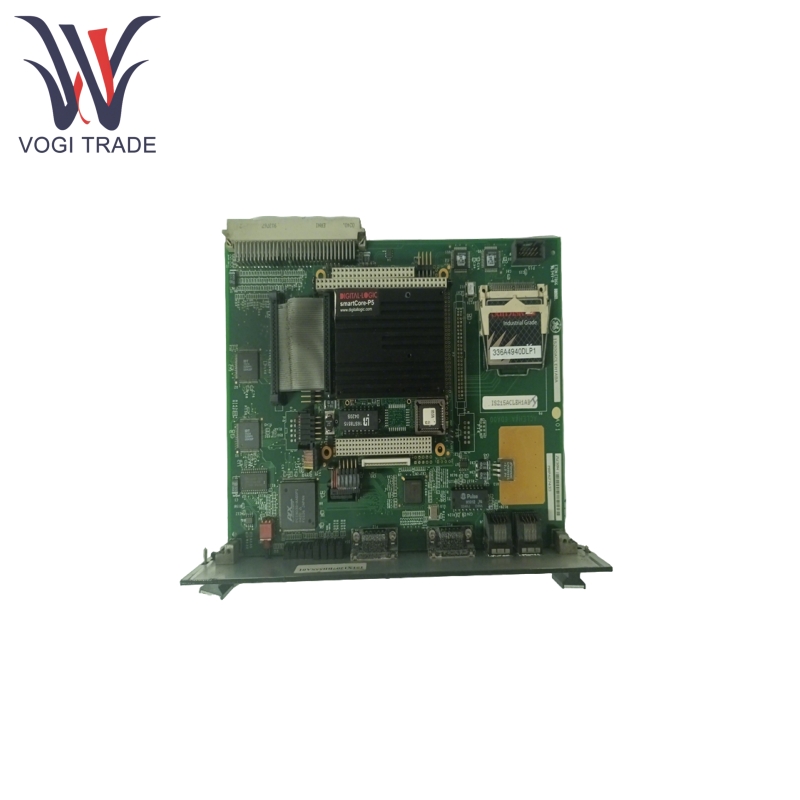

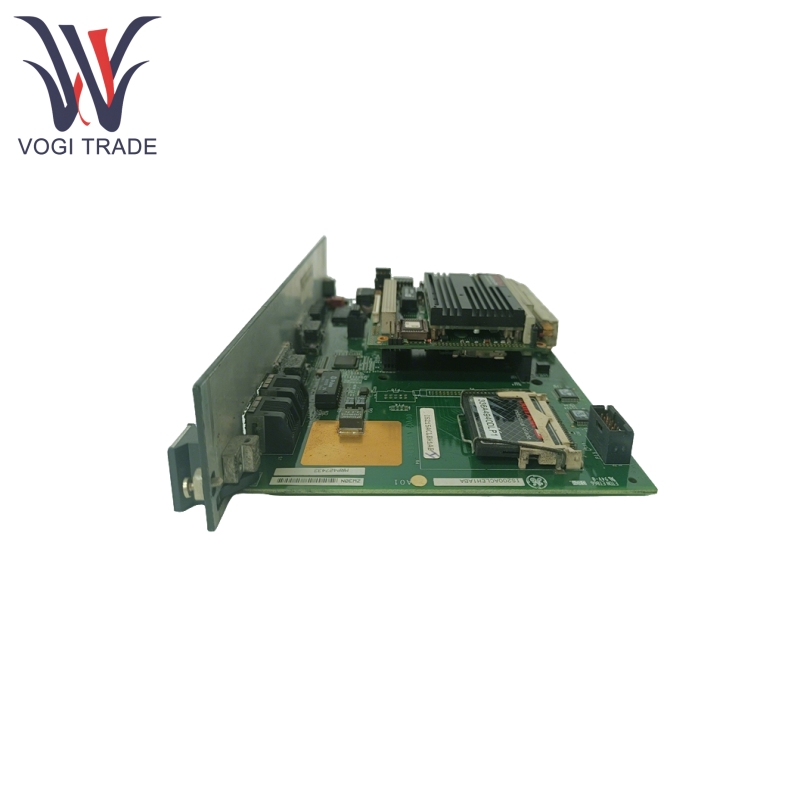

GE IS215VPROH1BD

Merek: GE
Deskripsi: Modul Perlindungan dan Kontrol Turbin
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 6
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
GE IS215VPROH1BD mengintegrasikan perlindungan overspeed darurat (EOS), perlindungan pemeriksaan sinkronisasi dan pemrosesan sinyal waktu-nyata, dan mendukung konfigurasi redundansi redundansi triple-mode (TMR), yang cocok untuk skenario dengan persyaratan keandalan yang sangat tinggi. Tujuan desainnya adalah untuk mewujudkan pemantauan real-time dari parameter turbin utama dan respons cepat terhadap kesalahan di lingkungan industri yang kompleks untuk memastikan pengoperasian peralatan yang aman.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Ge
Nomor Model	IS215VPROH1BD
Nomor pemesanan	IS215VPROH1BD
Katalog	Tandai kita
Negara asal	Amerika Serikat (AS)
Kode HS	8537101990
Dimensi	34186cm
Berat	0.2kg

PFitur Roduct

GE IS215VPROH1BD mendukung sensor getaran (mis. Kecepatan, akselerasi), sensor suhu (RTD, termokopel) dan akses sinyal pemancar tekanan, dan dapat menangani sinyal standar seperti ± 10V, 4-20mA.

GE IS215VPROH1BD memiliki 4 relay tipe C (biasanya opsional/tertutup opsional) + 2 kontak perjalanan (dapat dikonfigurasi pengguna) untuk shutdown darurat atau pemicu alarm.

GE IS215VPROH1BD mendukung sistem redundansi TMR, yang mewujudkan transmisi sinyal redundan melalui papan terminal ganda dan konektor D-shell untuk memastikan pengoperasian normal sistem jika terjadi satu titik kegagalan.

GE IS215VPROH1BD dapat memantau kecepatan turbin secara real time melalui saluran yang berlebihan terlepas dari sistem kontrol utama, dan segera memicu perjalanan ketika ambang batas yang telah ditentukan terlampaui.

GE IS215VPROH1BD memantau perbedaan fase antara generator dan tegangan bus untuk mencegah koneksi grid non-simultan.

GE IS215VPROH1BD memantau validitas sinyal (mis. Pemutusan, sirkuit pendek) secara real time dan menampilkan status saluran melalui indikator LED.

GE IS215VPROH1BD mendukung komunikasi Ethernet (Ionet) dan dapat berinteraksi dengan pengontrol utama untuk mewujudkan pemantauan jarak jauh dan konfigurasi parameter.

Prinsip menggunakan Prinsip

GE IS215VPROH1BD dapat dikonfigurasi untuk mengukur data operasi turbin (mis. Amplitudo getaran, suhu bantalan, kecepatan) dari perangkat eksternal seperti sensor getaran, sensor suhu, dll., Yang melalui sirkuit on-board disaring, diamplifikasi dan dikonversi ke dalam sinyal digital sebelum transmisi ke Mark Main Controller.

Hingga 8 sensor (sensor akselerasi getaran) dapat dihubungkan ke pengontrol utama, sinyal akan dianalisis oleh pengontrol sesuai dengan algoritma yang telah ditentukan (seperti standar API 670) dan ketika parameter tertentu melebihi nilai ambang batas dengan tingkat yang digerakkan. Output relai perjalanan.

Implementasi dalam sirkuit TMR dengan 3 modul IS215VPROH1BD di mana sinyal diproses secara koheren oleh tiga modul, mempertahankan sinyal output yang sama (selama mayoritas tidak dalam alarm) pendekatan pemungutan suara mayoritas, dan gagal dari modul individual, harus terdeteksi dengan cara otomatis dan beralih secara otomatis ke saluran cadangan.

Parameter produk

Detail berikut adalah GE IS215VPROH1BD Turbine Protection and Control Module.

Tegangan Kerja: 24V DC (Mark VI Catu Daya Standar)

Input analog: 8 saluran, dukungan ± 10V, 4-20mA, RTD, termokopel (seperti k, j, tipe T)

Input digital: 6 input kontak tambahan (kontak kering atau basah)

Output Digital: 4 relai tipe C (biasanya terbuka/tertutup yang dapat dipilih) + 2 kontak perjalanan (dapat dikonfigurasi pengguna)

Antarmuka Komunikasi: Ethernet (Ionet), RS485 (perlu diperpanjang melalui papan terminal)

Perlindungan: IP54 (bukti debu dan percikan, untuk dipasang di kabinet kontrol)

Suhu Operasi: -20 ° C hingga +65 ° C (Adaptasi Lingkungan Tingkat Industri)

Tag Panas: GE IS215VPROH1BD Turbin Perlindungan dan Modul Kontrol
