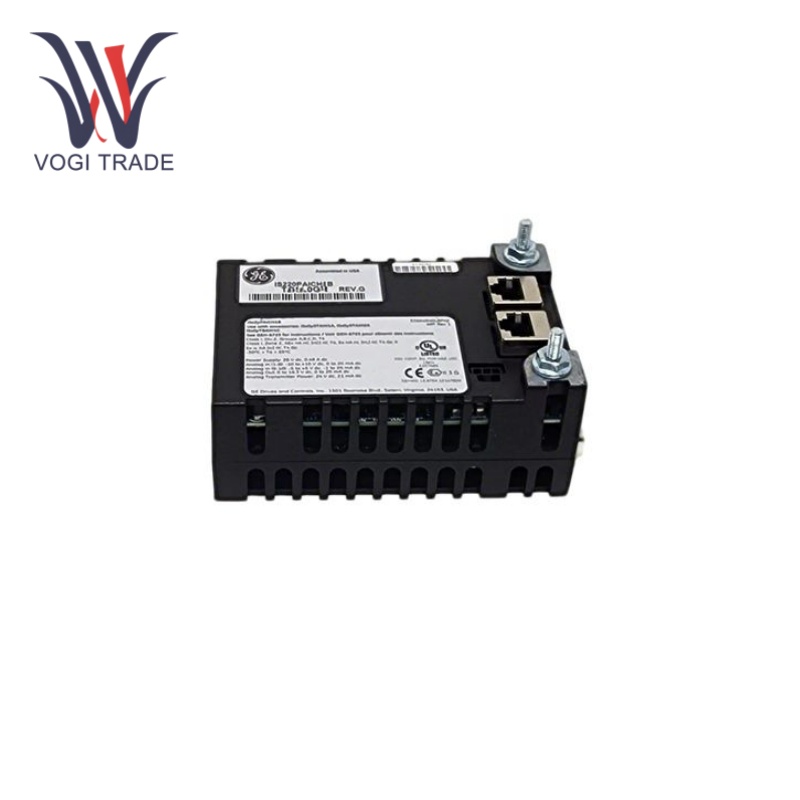

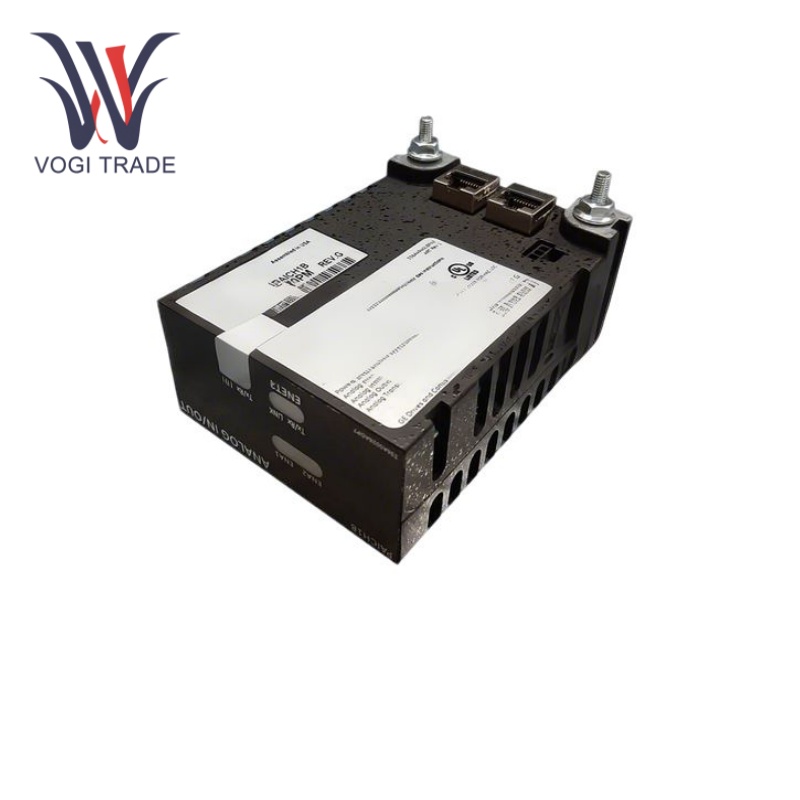

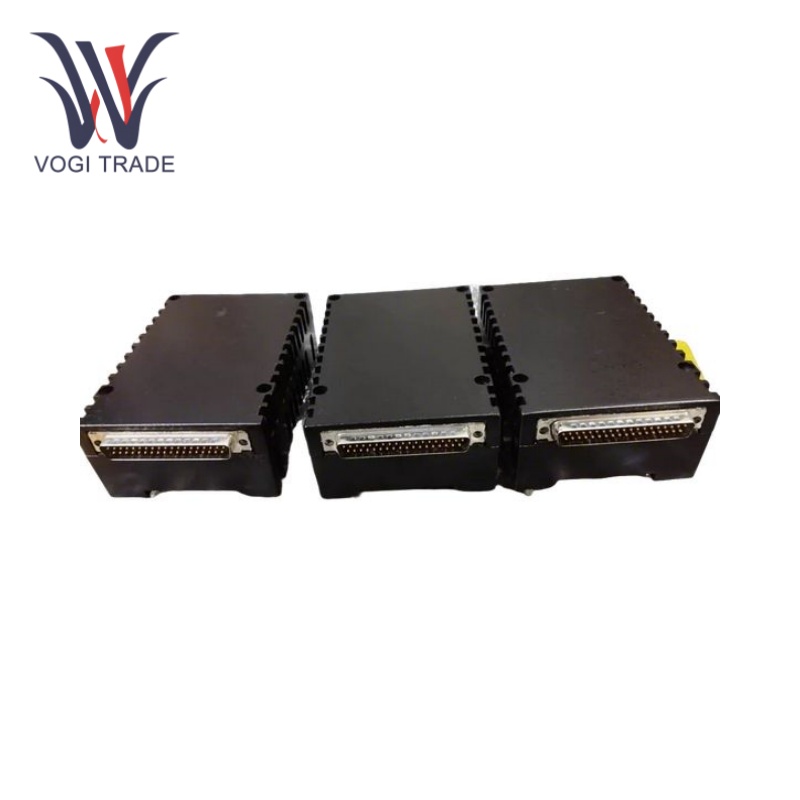

Merek: GEDeskripsi: Modul Input/Output AnalogKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 5Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: ShenZhenGE IS220PAICH1B secara akurat memperoleh data pengukuran sinyal analog dari sistem sensor industri tradisional seperti pengukur suhu, tekanan, dan aliran, lalu mengubahnya menjadi data digital yang dapat diproses oleh CPU sistem.
| Pembuatan |
GE |
| Nomor Model |
IS220PAICH1B |
| Nomor Pemesanan |
IS220PAICH1B |
| Katalog |
Markus VI |
| Negara Asal |
Amerika Serikat |
| KODE HS |
85389091 |
| Dimensi |
13,3cm x 7,08cm x 3,93cm |
| Dimensi Pengepakan |
15cmx9cmx6cm |
| Berat |
0,8kg |
Parameter Teknis
Jumlah Masukan: 10.
Rentang Tegangan Masukan:1-5VDC.
Resolusi Konverter Masukan:Konverter Analog-ke-Digital 16-bit.
Rentang Arus Keluaran:0-20mA.
Waktu Pemindaian:Pemindaian normal adalah 5 milidetik (200 Hz).
Catu Daya:24VDC.
Konsumsi Daya:5,3 watt.
Suhu Operasional:-40 °C hingga +70 °C.
Suhu Penyimpanan:-40 °C hingga +85 °C.
Kelembaban:10% hingga 95% (non-kondensasi).
Karakteristik Fungsional
Konversi Resolusi Tinggi:Konverter input GE IS220PAICH1B memiliki resolusi 16 bit, yang secara akurat dapat mengubah sinyal analog menjadi bentuk digital, memberikan kemampuan akuisisi dan pemrosesan data presisi tinggi.
Prosesor dan Sistem Operasi:GE IS220PAICH1B dilengkapi dengan prosesor Power Quicc II Pro Freescale 667MHz dan menggunakan sistem operasi QNX Neutrino, OS multitasking real-time yang dirancang untuk aplikasi industri berkecepatan tinggi dan keandalan tinggi, memastikan kemampuan komputasi dan pemrosesan data yang kuat.
Saluran I/O Terisolasi:Setiap saluran input dan output analog diisolasi. Jika satu saluran gagal, hal ini tidak akan mempengaruhi pengoperasian normal saluran lainnya. Sehingga meningkatkan keandalan dan stabilitas sistem.
Diagnosis Kesalahan
Fungsi Pemantauan Alarm & Status:GE IS220PAICH1B memiliki fungsi alarm khusus, misalnya 82-83, yang menunjukkan bahwa relai bunuh diri dalam paket tidak dapat dioperasikan. Kemungkinan penyebabnya adalah perintah relai bunuh diri yang mempersiapkannya untuk beroperasi dalam paket, tidak sesuai dengan umpan balik yang terkait dengannya. Kemungkinan penyebab lainnya adalah kegagalan perangkat keras atau kegagalan relai pada papan akuisisi. Perbaikan utama untuk masalah ini adalah menukar paket I/O itu sendiri.
Alat Pemantauan & Diagnostik Sistem:Dalam kasus sistem kontrol turbin terdistribusi seri Mark VIe, biasanya terdapat alat pemantauan dan diagnostik sistem. Alat ini dapat membantu pengguna memantau kondisi kerja GE IS220PAICH1B secara real-time, seperti status sinyal masukan dan sinyal keluaran, status pengoperasian prosesor, status koneksi jaringan, dll. Sistem dapat membuat prompt kesalahan dan laporan diagnostik yang sesuai untuk membantu pengguna menemukan dan menyelesaikan masalah dengan cepat.
Bidang Aplikasi
Industri Pembangkit Listrik:Ini umumnya digunakan dalam industri pembangkit listrik, sistem kontrol turbin gas, uap, dan angin, serta sistem kontrol turbin terdistribusi seri Mark VIe. Hasil pra-pemrosesan data dikirimkan ke aktuator yang sesuai untuk pengendaliannya.
Otomasi Industri:GE IS220PAICH1B dapat digunakan untuk menghubungkan berbagai perangkat analog, seperti sensor, pemancar, aktuator, dll., untuk mewujudkan perolehan dan pengendalian sinyal analog, dan kemudian menyelesaikan pemantauan dan pengendalian proses produksi.
Sistem HVAC:Modul ini dapat digunakan untuk mengukur dan mengontrol sinyal analog seperti suhu, kelembaban, tekanan, dll. dari berbagai sensor, dan mengontrol AC, kipas angin, pompa air, dan peralatan lainnya untuk mencapai penghematan energi dan kenyamanan.
Aplikasi Kontrol Industri Lainnya:GE IS220PAICH1B juga dapat digunakan dalam industri metalurgi, pembuatan kertas, pengolahan air, dan industri lainnya dalam pemrosesan data berkecepatan tinggi dan persyaratan keandalan tinggi dari sistem kontrol industri lainnya.
