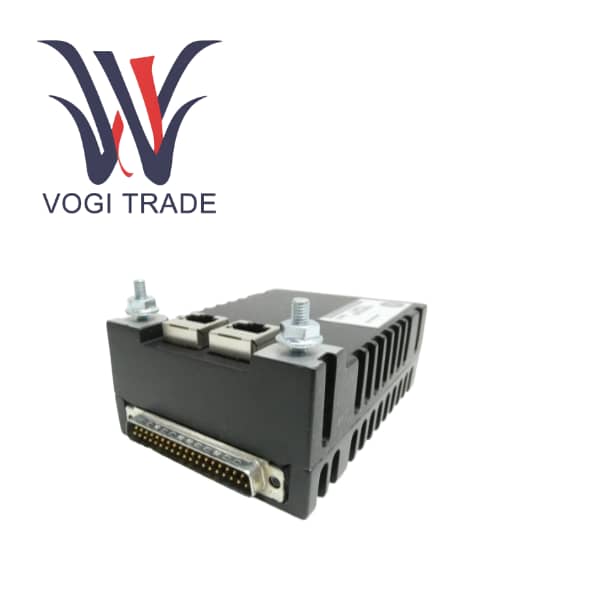

GE IS220PAICH2B

Ikhtisar Produk

IS220PAICH2B adalah papan prosesor I/O slot tunggal berdasarkan arsitektur CPCI. Sebagai komponen inti dari sistem I/O terdistribusi Mark VIe, komponen ini bertanggung jawab untuk menghubungkan pengontrol dengan perangkat analog di lokasi.

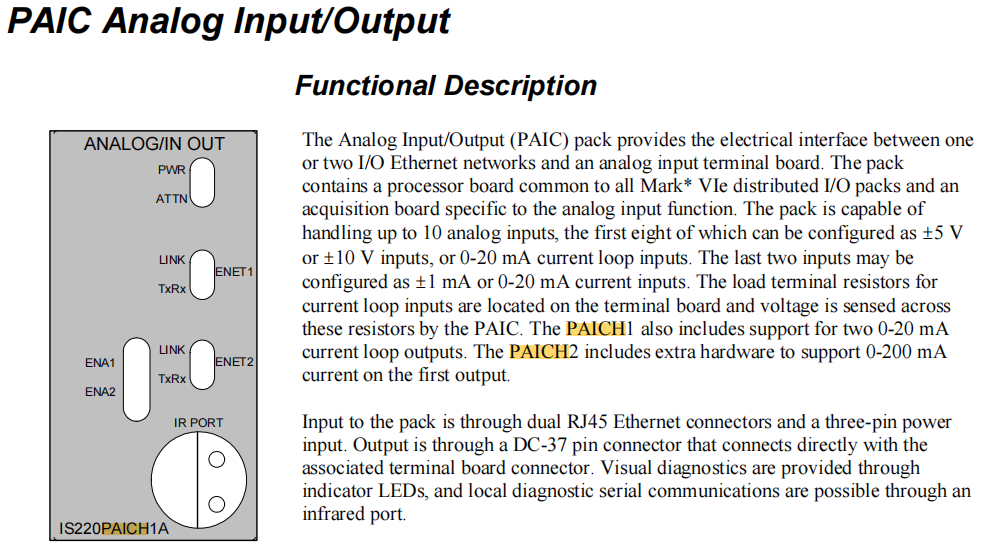

PAIC adalah papan hybrid yang dapat menangani 10 saluran input analog dan 2 saluran output analog. Ini berkomunikasi dengan pengontrol melalui Ethernet, memungkinkan pengumpulan, pemrosesan sinyal di tempat, dan keluaran instruksi kontrol.

PAIC berfungsi sebagai jembatan yang menghubungkan jaringan kontrol tingkat atas dan peralatan di lokasi tingkat bawah, mendukung arsitektur kontrol simpleks, ganda, dan TMR.

Fitur Fungsi Produk

Komunikasi Redundan Port Jaringan Ganda

IS220PAICH2B dilengkapi dengan dua port Ethernet 10/100Base-T independen, ENET1 dan ENET2. Ini mendukung koneksi kabel jaringan ganda. Ketika satu jaringan gagal, jaringan lainnya dapat mengambil alih dengan mulus untuk memastikan kontinuitas sinyal kontrol.

Pemrosesan Sinyal Presisi Tinggi

Konverter analog-ke-digital 16-bit dan konverter digital-ke-analog 14-bit menawarkan resolusi sangat tinggi, memungkinkan penangkapan perubahan kecil pada sinyal di lokasi.

Pengawas Perangkat Keras dan Diagnosis Mandiri

Pengatur waktu pengawas perangkat keras yang terpasang, dikombinasikan dengan pengujian mandiri penyalaan dan pemantauan pengoperasian berkelanjutan, dapat segera mendeteksi kesalahan perangkat keras dan memicu alarm.

Pencocokan ID Elektronik

Chip ID elektronik terpasang secara otomatis membaca dan memverifikasi kompatibilitas versi perangkat keras dengan papan terminal saat dihidupkan, mencegah kesalahan kontrol yang disebabkan oleh perangkat lunak dan perangkat keras yang tidak kompatibel.

Deteksi Kios Kompresor

Firmware ini mencakup algoritme khusus yang memantau 4 saluran input analog pertama untuk menentukan apakah kompresor terhenti secara real-time dan dapat langsung memicu perlindungan trip.

Dukungan Pertukaran Panas

Dukungan untuk penggantian online. Jika tidak ada daya pada sistem, kartu papan dapat langsung dicabut dan dipasang, sehingga sangat memudahkan pemeliharaan dan penanganan kesalahan.

Evolusi produk dan perkembangan teknologi

Dari Mark VI hingga Mark VIe

Pendahulu PAIC adalah kartu papan VAIC dalam sistem Mark VI. Lompatan teknologi terbesar terjadi pada antarmuka komunikasi. VAIC menggunakan bus VME, sedangkan PAIC beralih ke Ethernet. Hal ini memungkinkan PAIC memiliki jarak transmisi yang lebih jauh dan throughput data yang lebih tinggi.

Perubahan arsitektur

PAIC mengadopsi arsitektur standar industri CPCI, yang memiliki ketahanan guncangan dan karakteristik modular yang lebih baik dibandingkan dengan bus VME.

Tren masa depan

Meskipun GE saat ini sedang mempromosikan platform Mark VIeS, PAIC, sebagai kartu papan I/O utama untuk Mark VIe, masih dalam tahap matang dan stabil serta digunakan secara luas di unit operasi di seluruh dunia.

Kompatibilitas alternatif

Pengganti langsung

Versi yang ditingkatkan atau diturunkan dari seri IS220PAICH2B yang sama, asalkan dikonfigurasi dengan benar di ToolboxST, biasanya mempertahankan ukuran fisik dan definisi antarmuka yang sama.

Item non-alternatif

Bagian-bagian tersebut tidak dapat langsung digantikan oleh kartu papan I/O pada sistem Mark V atau Mark VI karena arsitektur bus dan protokol komunikasinya sangat berbeda.

Persyaratan kompatibilitas

Item ini harus digunakan bersama dengan papan terminal analog IS200TBAIH1C.
