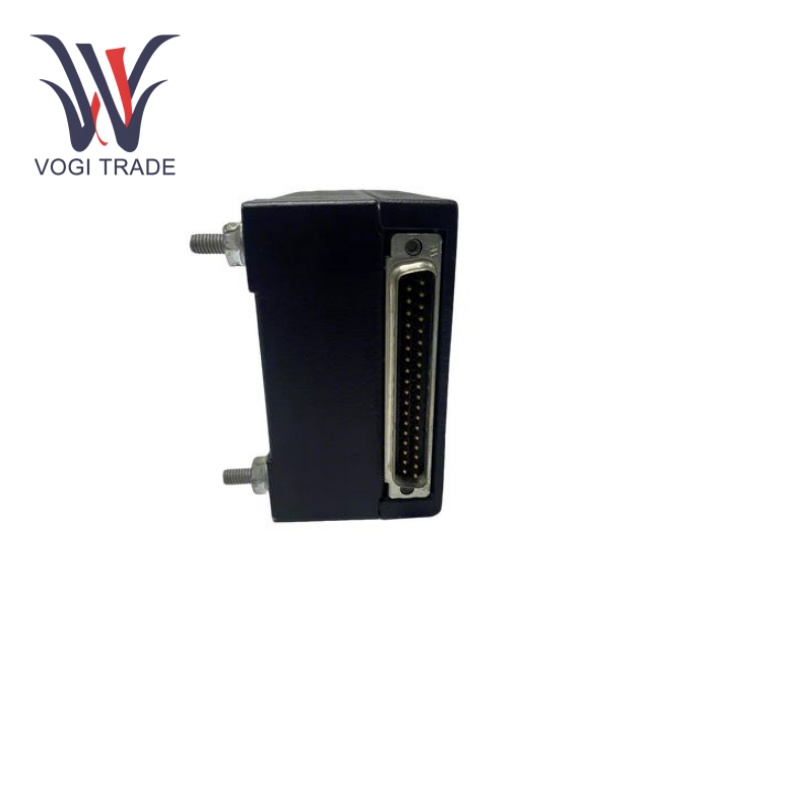

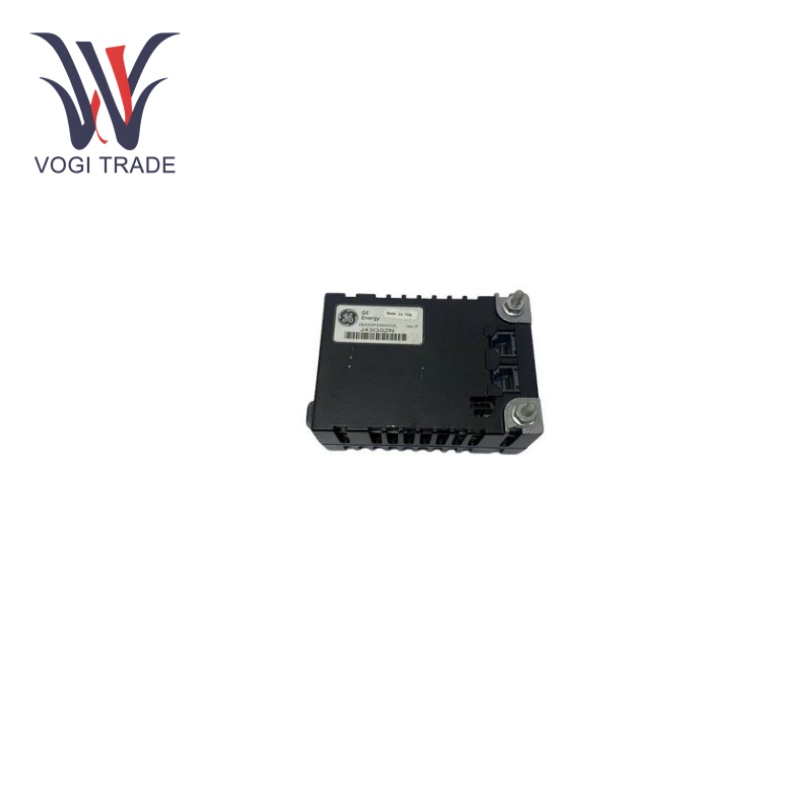

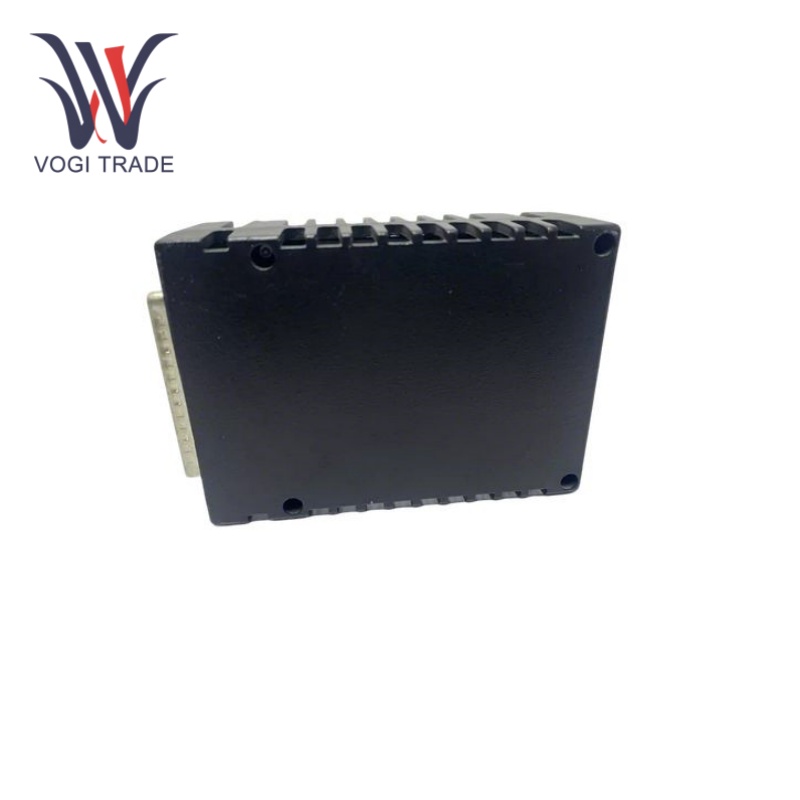

GE IS220PDIAH1A

Parameter Teknis

Jumlah Saluran Masukan:24 saluran masukan tegangan kontak kering.

Isolasi Masukan:Isolasi optik hingga 1500 V pada semua input.

Filter Masukan:Filter perangkat keras, 4 mdtk.

Penolakan Tegangan AC:60 V rms pada 60 Hz pada eksitasi 125 V DC.

Tegangan Masukan:Nilai nominalnya adalah 28,0 VDC, tegangan minimum 27,4 VDC.

Suhu Operasional:-30 hingga 65 °C.

Port Ethernet:2 antarmuka Ethernet RJ45.

Karakteristik Fungsional

Variabilitas dalam Konfigurasi:GE IS220PDIAH1A menerima berbagai jenis papan terminal input kontak diskrit seperti papan TBCI, papan TICI, dan papan STCI, menawarkan tingkat fleksibilitas dan pilihan konfigurasi yang lebih tinggi kepada pengguna sesuai dengan kebutuhan aplikasi spesifik.

Instalasi dan Pengoperasian yang Mudah:GE IS220PDIAH1A mudah dipasang dan mengimplementasikan tabel periodik secara wajar. Dengan fiksasi mekanis yang nyaman dan andal, ini dapat dengan mudah dipasang dan dicolokkan ke konektor papan terminal yang sesuai. Konektor input daya dengan sirkuit soft-start dapat membatasi arus masuk dan mengurangi pengaruhnya terhadap catu daya saat startup.

Isolasi dan Penyaringan Masukan:Isolasi optik 1500V pada semua masukan; isolasi mencegah gangguan dan kerusakan internal. Filter perangkat keras internal dengan waktu penyaringan 4ms dapat menyaring kebisingan frekuensi tinggi dan sinyal interferensi pada masukan, sehingga dapat meningkatkan akurasi dan stabilitas sinyal masukan.

Diagnosis Kesalahan

Pemantauan Sistem dan Alarm:Umumnya memiliki fungsi pemantauan dan alarm sistem yang sempurna dalam sistem kontrol turbin distribusi seri GE Mark VIe. Ia mampu memantau status GE IS220PDIAH1A dalam operasi. Ketika terjadi kesalahan, sistem dapat mengeluarkan pesan alarm dan laporan diagnostik yang sesuai, dan memberikan konfirmasi kepada operator melalui HMI atau cara lain, sehingga operator dapat mengambil tindakan tepat waktu untuk menangani kesalahan tersebut.

Diagnostik Komunikasi Serial:Port komunikasi serial inframerah memungkinkan komunikasi serial diagnostik lokal pengguna. Pengguna terhubung ke modul melalui alat diagnostik khusus, dan modul akan di-peering menggunakan port serial untuk mendapatkan informasi diagnostik yang kaya, seperti prosesor, memori, status saluran input, dan sebagainya, yang membantu menemukan dan memecahkan masalah dengan cepat.

Bidang Aplikasi

Industri Pembangkit Listrik:GE IS220PDIAH1A banyak digunakan dalam sistem kendali turbin gas, uap, dan angin di industri pembangkit listrik, seperti sistem kendali turbin terdistribusi seri Mark VIe. Ini dapat secara akurat mengumpulkan informasi dan pemrosesan setiap titik sakelar ke berbagai sensor di turbin, secara akurat mencerminkan status on-off katup, status pengoperasian pompa, dan sinyal alarm dari berbagai perangkat perlindungan, dll., dan memastikan keamanan dan pengoperasian turbin yang stabil.

Otomasi Industri:Di lini produksi otomasi industri seperti industri kimia, farmasi, makanan dan minuman, serta industri lainnya, GE IS220PDIAH1A dapat digunakan untuk menghubungkan berbagai perangkat terpisah seperti sakelar batas jarak dan katup solenoid untuk mewujudkan pemantauan dan pengendalian proses produksi. Misalnya, ia dapat memantau dan mengontrol pembukaan dan penutupan ban berjalan, pengoperasian lengan robot, dan status pengisian mesin pengemasan, serta permulaan dan penghentian peralatan serta peralihan aliran proses.

Sistem HVAC:GE IS220PDIAH1A  dapat digunakan dalam sistem pemanas, ventilasi, dan pendingin udara untuk memantau status berbagai komponen terpisah, termasuk status pengoperasian kipas, pompa, dan kompresor, serta status pembukaan dan penutupan peredam dan katup. Dengan mengakses dan memproses sinyal masukan diskrit ini, sistem dapat mengenali situasi lingkungan sehingga dapat menyesuaikan mode operasional fasilitas HVAC secara tepat dan tepat waktu untuk mewujudkan penghematan dan kenyamanan energi.
