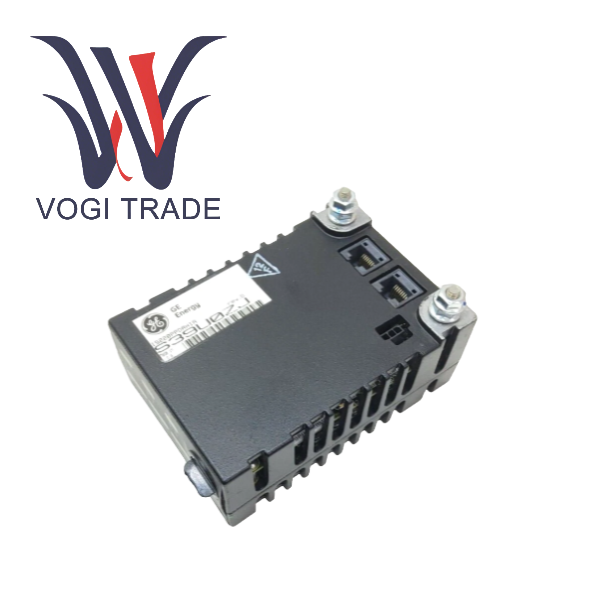

GE IS220PPDAH1A

Ikhtisar Produk

GE IS220PPDAH1A adalah modul infrastruktur daya penting yang dirancang oleh General Electric untuk sistem kontrol proses dan turbin Mark VIe dan Mark VIeS yang canggih. Nama resminya adalah "Paket Distribusi Daya - Lokal, DC". Ini bukan modul pemrosesan sinyal atau akuisisi data, tetapi "pusat energi" yang sangat diperlukan di seluruh arsitektur I/O terdistribusi Mark VIe. Fungsi inti IS220PPDAH1A adalah menerima daya kontrol 28V DC dari modul distribusi daya utama hulu dan mendistribusikannya dengan aman, andal, dan terjamin ke beberapa modul prosesor I/O yang dipasang dalam paket I/O lokal yang sama. Dengan memberikan perlindungan sirkuit cabang dan kemampuan koneksi rantai, IS220PPDAH1A memastikan bahwa kegagalan satu modul I/O tidak akan menyebabkan seluruh paket I/O kehilangan daya, sehingga secara signifikan meningkatkan ketersediaan dan pemeliharaan sistem.

Fitur Fungsi Produk

Distribusi daya terlokalisasi dan modular

IS220PPDAH1A mengintegrasikan fungsi distribusi daya ke setiap paket I/O lokal. Ini berarti bahwa setiap paket I/O menjadi unit catu daya independen, tidak lagi bergantung pada sejumlah besar saluran listrik terpisah yang ditarik dari kabinet pusat, sehingga menyederhanakan pemasangan kabel di lokasi secara signifikan.

Perlindungan sirkuit cabang kritis

Sekering pemulihan mandiri PTC adalah fitur keselamatan intinya. IS220PPDAH1A menerapkan "isolasi kesalahan": jika modul I/O gagal karena korsleting internal, hanya PTC yang menyuplai daya ke modul tersebut yang akan bertindak, memutus daya ke modul, sementara modul lain dalam paket I/O yang sama dan bagian lain dari jaringan I/O akan terus beroperasi secara normal. Hal ini secara signifikan meningkatkan toleransi kesalahan dan ketersediaan sistem.

Dukungan untuk arsitektur terdistribusi yang fleksibel

Fungsi rantai cincin adalah fondasi untuk membangun I/O jarak jauh Mark VIe. Modul distribusi daya utama JPDH di ruang kendali utama dapat menyuplai daya ke paket I/O jarak jauh pertama melalui satu kabel. IS220PPDAH1A dalam paket I/O ini kemudian melewati rantai cincin untuk memasok daya ke paket I/O berikutnya, dan seterusnya, sehingga memudahkan cakupan jarak ratusan meter atau bahkan ribuan meter, menyebarkan titik I/O di lokasi yang paling dekat dengan peralatan di lokasi.

Meningkatkan keandalan dan pemeliharaan sistem

Menyederhanakan pengkabelan mengurangi sejumlah besar kabel daya, menurunkan risiko kesalahan pengkabelan dan titik kesalahan.

Ketika paket I/O kehilangan daya, personel pemeliharaan dapat dengan cepat menemukan apakah itu adalah papan PPDA itu sendiri, masalah pasokan daya hulu, atau modul I/O tertentu yang menyebabkan PTC bertindak. Karena sifat PTC yang dapat pulih sendiri, banyak gangguan arus lebih yang dapat kembali normal secara otomatis setelah diselesaikan.

Desain pasif dan sangat andal

Sebagai papan aktif dan bebas semikonduktor, tingkat kegagalannya sangat rendah, dan MTBF-nya sangat tinggi, sehingga berfungsi sebagai landasan untuk pengoperasian sistem yang stabil.

Rekomendasi produk terkait

Modul daya hulu

IS200JPDHG1, Distribusi Daya Persimpangan - Kepadatan Tinggi, biasanya dipasang di kabinet kontrol utama, menyediakan daya 28V DC ke beberapa papan PPDA.

Papan daya lain dari seri yang sama

IS220PPDAH2A, papan PPDA yang direvisi.

Modul I/O penerima daya

IS200VAICH1A, Modul Masukan Analog.

IS200VVIBH1A, Modul Input Getaran.

IS200PRTDH1A, Modul Masukan RTD.

Lemari/rak yang serasi

Paket I/O Lokal Mark VIe, Paket I/O Lokal, papan PPDA dipasang di kabinet ini.
