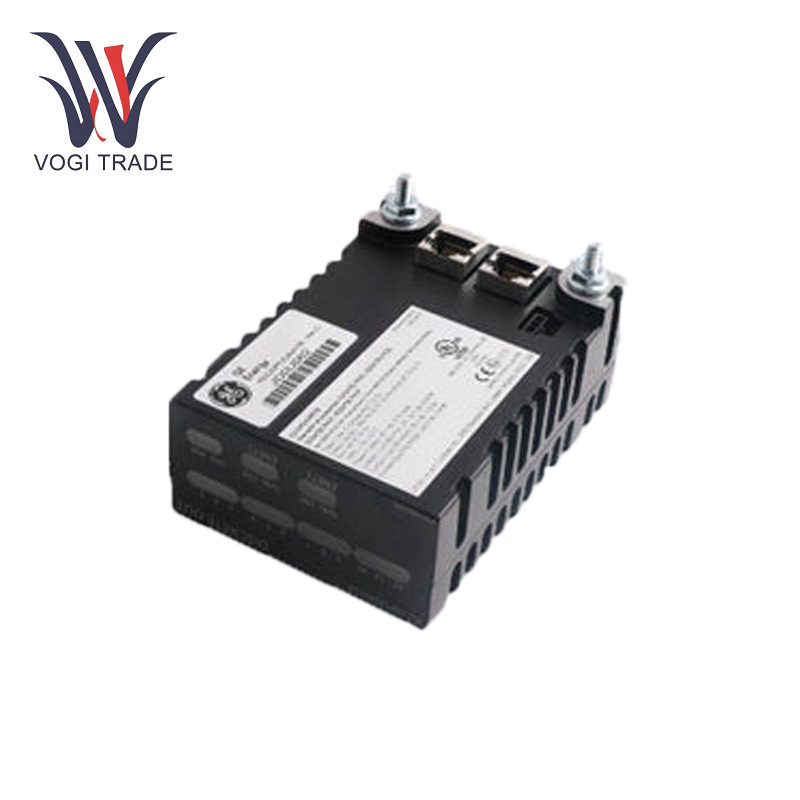

GE IS220PPRAH1A

Parameter operasi

Tegangan suplai nominal:24 VDC (Arus Langsung)

Rentang tegangan operasi:20 VDC hingga 30 VDC

Konsumsi daya:Sekitar 5W, yang dapat bervariasi tergantung pada konfigurasi dan beban yang terhubung ke modul.

Input pulsa:Modul ini mendukung input pulsa berkecepatan tinggi yang digunakan untuk penghitungan, pengukuran aliran, dan proses yang bergantung pada waktu lainnya. Ini dapat menangani frekuensi input hingga beberapa kHz, tergantung pada aplikasi dan konfigurasi tertentu.

I/O Digital:Selain input pulsa, modul ini juga menangani sinyal output digital, yang biasanya digunakan untuk mengontrol perangkat eksternal seperti relay, aktuator, dan alarm.

Rentang tegangan input:Modul ini menerima tegangan input digital dalam kisaran 0 hingga 24 VDC, membuatnya kompatibel dengan sebagian besar sensor dan sakelar industri.

Jenis keluaran:Output digital biasanya merupakan kontak kering yang mampu beralih sinyal 24V, membuat modul serbaguna untuk mengendalikan peralatan eksternal.

Fitur Produk

Antarmuka input/outputCES:Modul GE IS220PPRAH1A adalah modul input/output pulsa yang dirancang untuk memproses sinyal kritis berkecepatan tinggi. Ini mendukung berbagai sinyal I/O digital dan dapat menangani aplikasi di mana pengukuran pulsa yang tepat sangat penting.

Pemrosesan Sinyal:Dioptimalkan untuk aplikasi.

Isolasi sinyal: Isolasi listrik bawaan dari saluran input dan output untuk melindungi modul dan sisa komponen sistem.

Diagnostik inbuilt:LED diagnostik terintegrasi bersama dengan deteksi kesalahan memberikan umpan balik real-time pada kesehatan modul dengan GE IS220PPRAH1A.

Peringkat Perlindungan Ingress (IP):GE IS220PPRAH1A dinilai pada IP20, yang berarti dilindungi terhadap masuknya benda padat yang lebih besar dari 12mm tetapi tidak dilindungi terhadap air atau masuk cairan. Juga, modul harus dipasang di dalam kabinet kontrol atau selungkup untuk melindungi terhadap debu dan kelembaban.

Perlindungan tegangan berlebih:Fitur perlindungan lonjakan inbuilt dirancang untuk melindungi modul dari lonjakan tegangan transien yang umum di pengaturan industri.

Perlindungan Sirkuit Pendek:Modul ini dilengkapi dengan perlindungan sirkuit pendek yang melindungi modul atau perangkat yang terhubung ke sana dari kerusakan dalam hal kesalahan kabel atau kelebihan beban.

MODBUS:Modul ini juga mendukung beberapa protokol umum (mis., Ethernet/IP, Modbus) yang membuatnya lebih mudah untuk dikonfigurasi dan berkomunikasi dengan perangkat lain.

Instalasi

Pemasangan rak atau panel:Ini biasanya digunakan dalam rak atau panel 19 inci karena menawarkan pemasangan yang dilindungi dan mudah di kabinet kontrol.

Semua koneksi daya melalui terminal input dari GE IS220PPRAH1A, dan sumber daya 24 VDC dilampirkan pada terminal ini. Selain itu, catu daya harus stabil dan dalam kisaran yang disarankan 20-30 VDC.

Input Nadi:Hubungkan output dari masing -masing perangkat bidang, yang menghasilkan sinyal pulsa, seperti meter aliran dan tachometer, ke terminal input yang sesuai dari modul input.

Output Digital:Ini adalah terminal output digital yang dapat dihubungkan ke relay, aktuator, atau alarm yang perlu didorong oleh output pulsa atau digital.

Ruang lingkup aplikasi

Pembangkit Listrik:Digunakan untuk memantau dan mengontrol sinyal pulsa berkecepatan tinggi dari perangkat seperti sensor kecepatan turbin, meter aliran generator, dan transduser tekanan oli.

Minyak & Gas:Modul generik banyak digunakan untuk memantau dan mengontrol proses apa pun, yang meliputi pengukuran aliran, penginderaan kecepatan, atau input pulsa dari instrumen seperti flowmeters, aktuator katup, dan sensor kecepatan.

Otomatisasi manufaktur:GE IS220PPRAH1A cocok untuk sinyal pulsa dari mesin berkecepatan tinggi di jalur produksi otomatis, konveyor dan sistem pengemasan.

Energi terbarukan:Ini dapat digunakan di ladang angin dan pembangkit listrik tenaga surya untuk memantau dan mengendalikan peralatan seperti rotor turbin angin, sensor posisi dan perangkat pelacakan dan sebagainya.

Pemecahan masalah

Verifikasi Catu Daya:Pastikan untuk memverifikasi bahwa catu daya berada dalam kisaran 24 VDC dan bahwa modul benar -benar terhubung ke daya.

Periksa koneksi:Pastikan semua koneksi ke modul, termasuk input dan kabel output, diatur dengan benar.

LED Diagnosis:Lihatlah status LED pada modul. Terlepas dari itu, LED diagnostik cukup informatif tentang apakah ada masalah komunikasi, masalah daya, atau kondisi kesalahan.

Deteksi kesalahan:Memanfaatkan kemampuan diagnostik modul untuk memverifikasi apakah ada kesalahan karena kebisingan sinyal atau gangguan elektromagnetik.

Kabel dan Koneksi:Periksa integritas kabel komunikasi dan pastikan mereka terhubung dengan benar untuk menghilangkan masalah dengan lapisan fisik.
