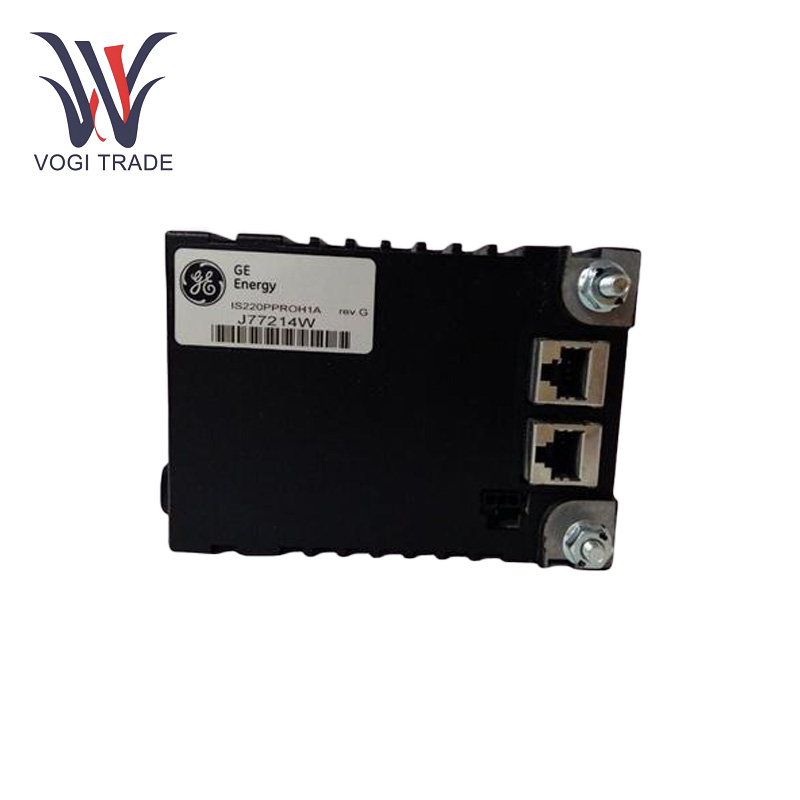

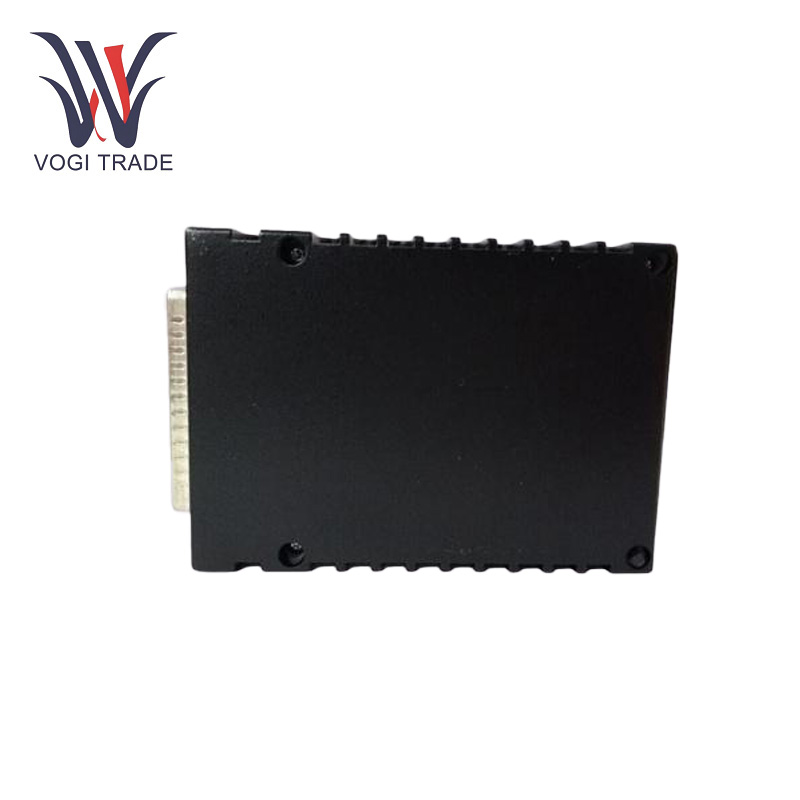

GE IS220PPROH1A

Parameter operasi

Tegangan suplai nominal:24 VDC (Arus Langsung)

Rentang tegangan operasi:20 VDC hingga 30 VDC

Konsumsi Daya: 5W, tergantung pada konfigurasi dan perangkat yang terhubung.

Rentang tegangan input:Sinyal digital 0 hingga 24 VDC.

Jenis keluaran:IS220PPROH1A memiliki saluran output digital, yang biasanya digunakan untuk mengontrol aktuator, relay, atau alarm berdasarkan kondisi turbin.

Tegangan keluaran:Output digital dirancang untuk operasi 0 hingga 24 VDC.

Arus keluaran:Modul dapat mendorong perangkat eksternal dengan 24 VDC dan dapat menangani beban kecil

Beban output:Modul dapat menangani beban output hingga 500 ohm, cocok untuk perangkat berdaya rendah seperti relay.

Fitur Produk

Perlindungan overspeed independen:GE IS220PPROH1A memiliki saluran terpisah yang melacak kecepatan turbin, memungkinkan reaksi instan jika terjadi overspeeding.

Fungsi Watchdog:GE IS220PPROH1A bertindak sebagai pengawas untuk sistem kontrol utama, memberikan tingkat keamanan dan keandalan lain untuk operasi turbin.

Pemantauan:Modul ini memungkinkan pemantauan dan kontrol waktu nyata dengan mengumpulkan dan memproses data dari berbagai sensor.

Peringkat Perlindungan Ingress (IP):IP20 perlu dimasukkan ke dalam kandang yang tepat atau panel kontrol untuk melindunginya dari lingkungan.

Perlindungan Sirkuit:GE IS220PPROH1A melindungi input sensitif dan perangkat output dari arus atau tegangan berlebihan yang dapat menyebabkan kerusakan.

Perlindungan tegangan berlebih:Lingkungan industri memiliki lonjakan tegangan sementara yang dapat ditahan oleh modul karena perlindungan tegangan berlebih.

Perlindungan arus berlebih:Perlindungan overcurrent dimasukkan untuk melindungi modul dan selungkup perangkat yang terhubung dari potensi kerusakan karena kondisi arus berlebih.

Antarmuka / Protokol:GE IS220PPROH1A menggunakan protokol komunikasi beban/IP, memungkinkannya untuk bekerja dengan mulus dengan perangkat lain dalam sistem kontrol Mark Vie.

Komunikasi bus:Memungkinkan transfer data real-time dan komunikasi dengan prosesor pusat sistem kontrol dan modul lain dalam jaringan.

Resistensi getaran:Hingga 1G getaran berkelanjutan, disesuaikan dengan lingkungan industri yang bergetar sedang.

Resolusi:Input dan output pulsa presisi tinggi untuk kontrol dan pemantauan kondisi turbin yang tepat

Instalasi

Pemasangan:Tempatkan modul di kandang yang tepat atau panel kontrol yang memenuhi spesifikasi lingkungan dari lokasi operasi.

Koneksi:GE IS220PPROH1A melibatkan menghubungkan modul ke perangkat lapangan masing -masing turbin, semua kabel harus dilakukan sesuai persyaratan.

Pengujian:Setelah diinstal, pengujian dilakukan untuk memastikan fungsi modul dan untuk memeriksa apakah itu terintegrasi dengan sistem kontrol.

Rentang aplikasi

digunakan:Terutama sistem pengendalian gas, uap, dan turbin angin dan sistem manajemen, terutama dalam aplikasi tetap keselamatan, harus memiliki keandalan yang tinggi. GE IS220PPROH1A bekerja dengan baik dalam pembangkit listrik, minyak dan gas, dan manufaktur.

Pemecahan masalah:

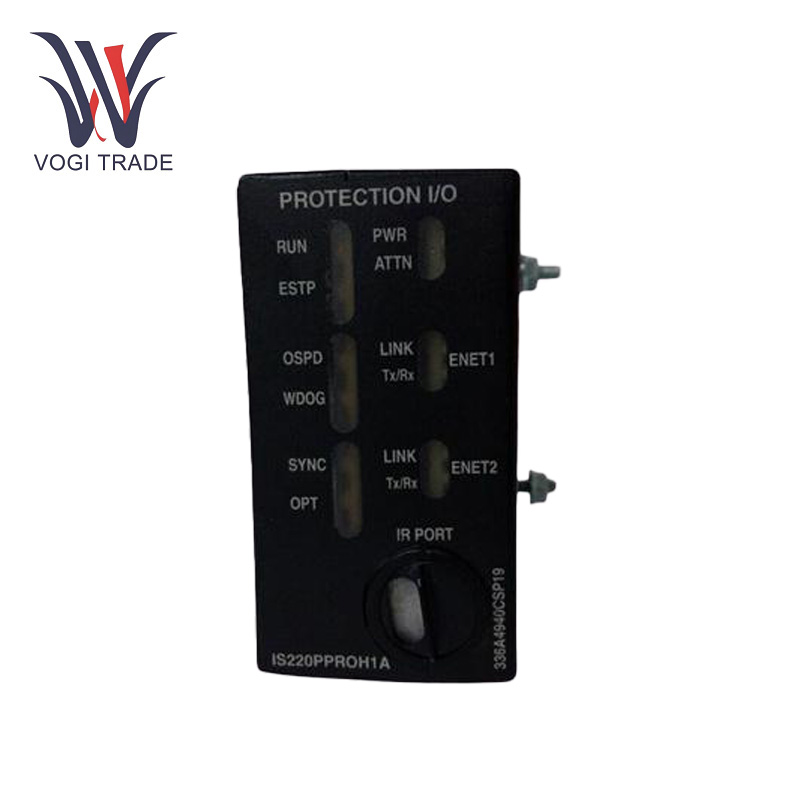

DiagnostikLED:Lihatlah LED diagnostik pada modul untuk indikasi kesalahan atau kesalahan.

Periksa Log Sistem:Periksa log sistem untuk setiap pesan kesalahan atau peringatan yang terkait dengan modul.

Koneksi:Periksa semua kabel untuk memastikannya terhubung dengan benar dan aman.
