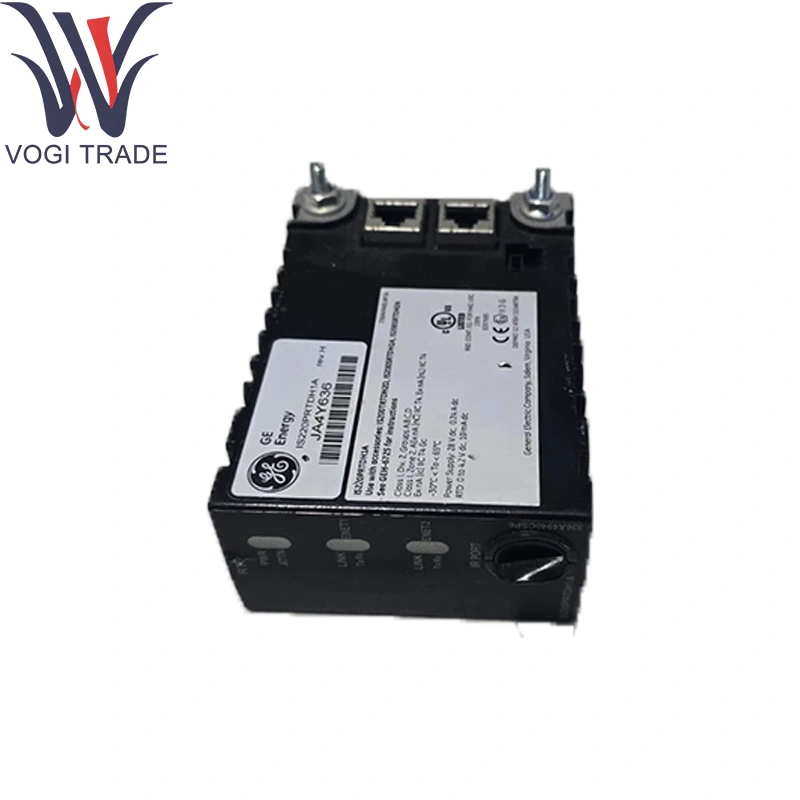

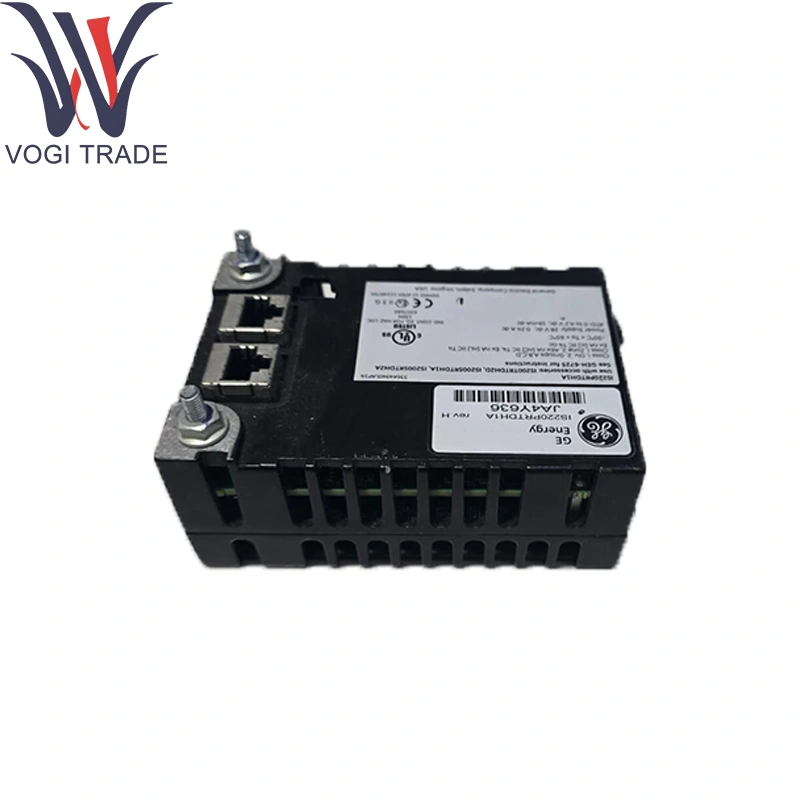

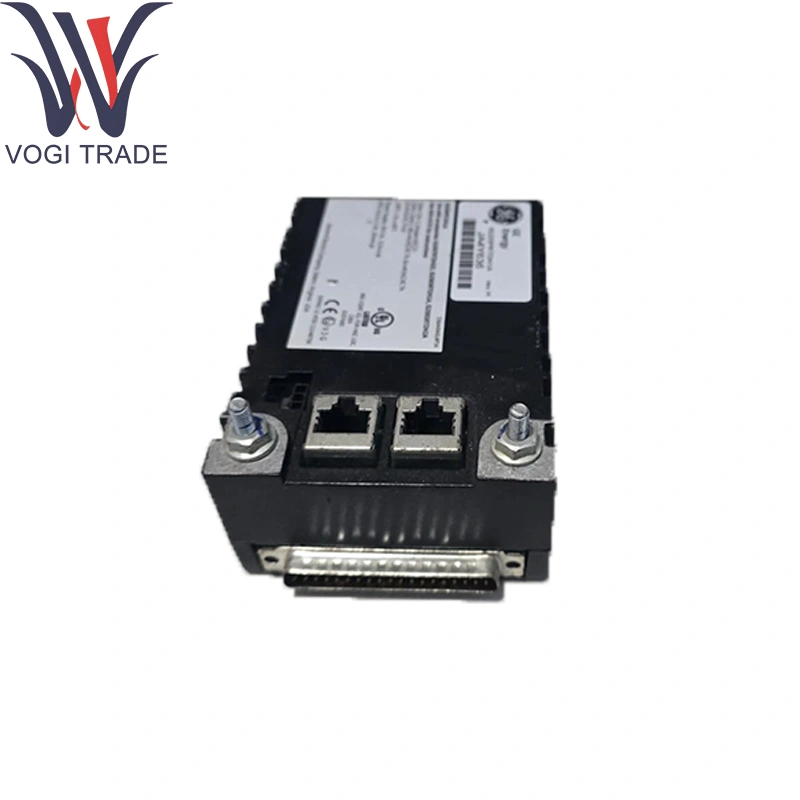

GE IS220PRTDH1A Modul Input Perangkat Suhu Resistansi

Parameter teknis

Saluran: 8 input RTD terisolasi

Jenis Sensor yang Didukung: PT100 (IEC-751); PT1000 Opsional

Konfigurasi Pengkabelan: Koneksi 2-, 3-, atau 4-kawat dipilih per saluran

Kisaran Pengukuran: –200 ° C hingga +850 ° C

Akurasi: ± 0,1 ° C (pada 0 ° C) hingga ± 0,2 ° C (skala penuh)

Resolusi: 0,01 ° C.

Tingkat Pengambilan Sampel: 10Samples/detik per saluran

Kompensasi persimpangan dingin: Kompensasi internal per saluran

Penyaringan: Perangkat Keras 4MS Debounce/Filter

Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah

Perlindungan Input: Penjepit tegangan berlebih ke ± 35V; Perlindungan Reverse-Polaritas

Konektor: Header PCB sudut kanan untuk blok terminal pluggable 52-posisi

Peringkat Lingkungan GE IS220PRTDH1A:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95%RH, non-kondensasi

Fungsi produk

GE IS220PRTDH1A Modul Input Perangkat Suhu Resistansi, linierisasi, dan mendigitalkan sinyal sensor RTD, memberikan umpan balik suhu akurasi tinggi di atas Ionet Ethernet Bus ke CPU Markvie. Memastikan data suhu yang cepat dan andal untuk loop kontrol, interlock keselamatan, dan tren tanpa konfigurasi tingkat pengguna.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly

Modul Pengontrol: Markvie CPU (mis., IS200TPROH1C)

Papan I/O komplementer:

Input analog (pembakaran, tekanan, tegangan)

Input diskrit dan output relai

Paket I/O Safety-Critical

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup dikunci untuk mencegah mis-insertion

Kit Din-Rail & Panel-Mount: Klip Adaptor dan Kurung Sudut untuk Rel 35mm atau Instalasi Panel

Aksesoris Perisai: Klem Kabel dan Inti Ferit untuk Penindasan EMI

Suku Cadang: Penggantian Blok Terminal RTD dan PCB-Header Kit

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Tipe Sensor dan Metode Pengkabelan Ditetapkan melalui Templat Gecontrolst ™/Toolboxst ™

Wisaya kalibrasi on-line untuk penyesuaian offset dan gain

Diagnostik & Pemantauan:

Deteksi saluran kesehatan dan sirkuit terbuka real-time dilaporkan dalam tag HMI dan OPC

Self-test tentang Power-Up dengan bendera diagnostik yang tersedia untuk diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari perangkat lunak Sistem Markvie; diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam Panduan Instalasi GE Markvie/Vies I/O dan Manual Referensi Modul Input RTD
