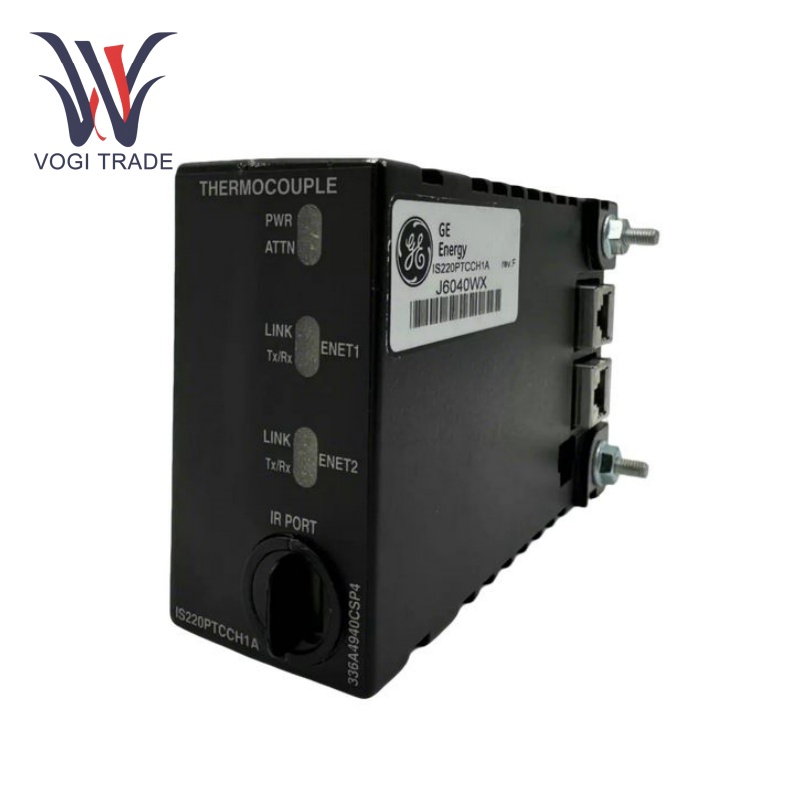

GE IS220PTCCH1A

Parameter Operasi

Kisaran Suhu:Kisaran suhu pengoperasian adalah dari -30 °C hingga 65 °C (-22 °F hingga 149 °F).

Tegangan Masukan:Tegangan input tipikal adalah 28V DC.

Jenis Termokopel:Mendukung termokopel standar E, J, K, S, dan T serta input mV dengan rentang -8mV hingga +45mV.

Konverter A/D:Ini memiliki konverter A/D 16-bit.

Tegangan Mode Umum:Tegangan mode umum adalah ±5 volt, dan penolakan mode umum AC adalah 100dB @ 50/60Hz.

Penolakan Mode Normal:Ini adalah 250mV rms @ 50/60Hz (±5%).

PFitur produk

Fungsi Antarmuka:Antarmuka listrik ini menghubungkan satu atau dua jaringan I/O Ethernet ke papan terminal input untuk termokopel.

Pengkondisian Sinyal dan A/D Konversi:GE IS220PTCCH1A dapat menerima sinyal tegangan rendah yang dihasilkan oleh termokopel, memperoleh konversi akurasi tinggi menjadi sinyal digital melalui konverter A/D 16-bit agar sistem kontrol dapat memprosesnya.

Redundansi:GE IS220PTCCH1A dapat bekerja dalam redundansi simpleks, duplex, dan triple modular yang meningkatkan keandalan dan stabilitas sistem.

Fungsi Diagnostik:Dapat melakukan diagnosa mandiri, pengujian mandiri beberapa kali penyalaan untuk memori flash, RAM, perangkat keras papan prosesor, dan port Ethernet Selain itu, GE IS220PTCCH1A menyediakan pemantauan terus-menerus terhadap pasokan daya internalnya untuk memastikan bahwa fungsinya benar.

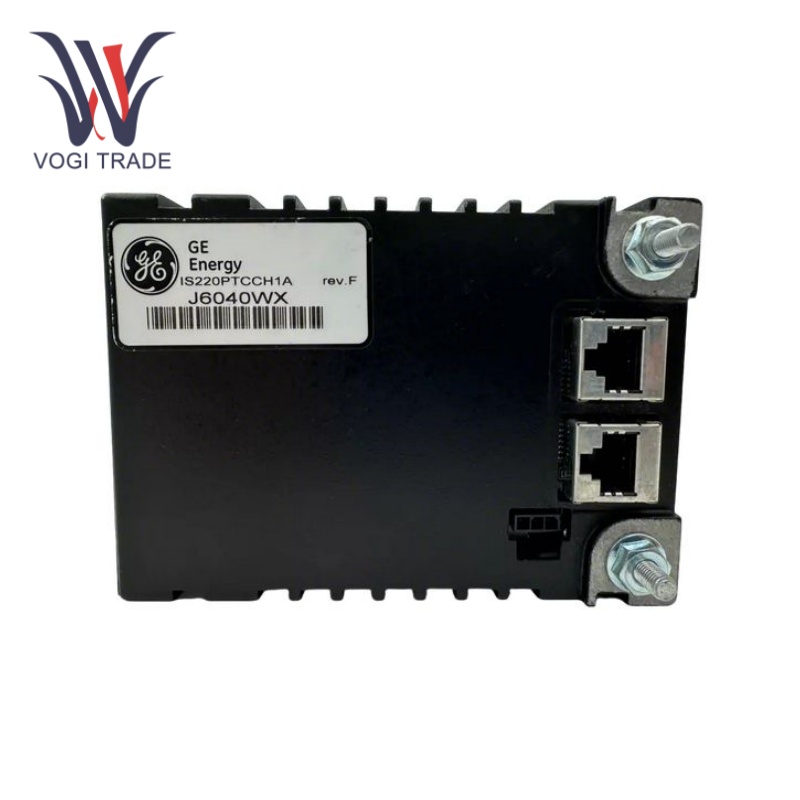

Fungsi Komunikasi:Dua port Ethernet 10/100  dan port komunikasi serial inframerah untuk komunikasi data dan komunikasi serial diagnostik lokal

Instalasi

Pasang Papan Terminal:Pasang papan terminal yang dipilih dengan aman.

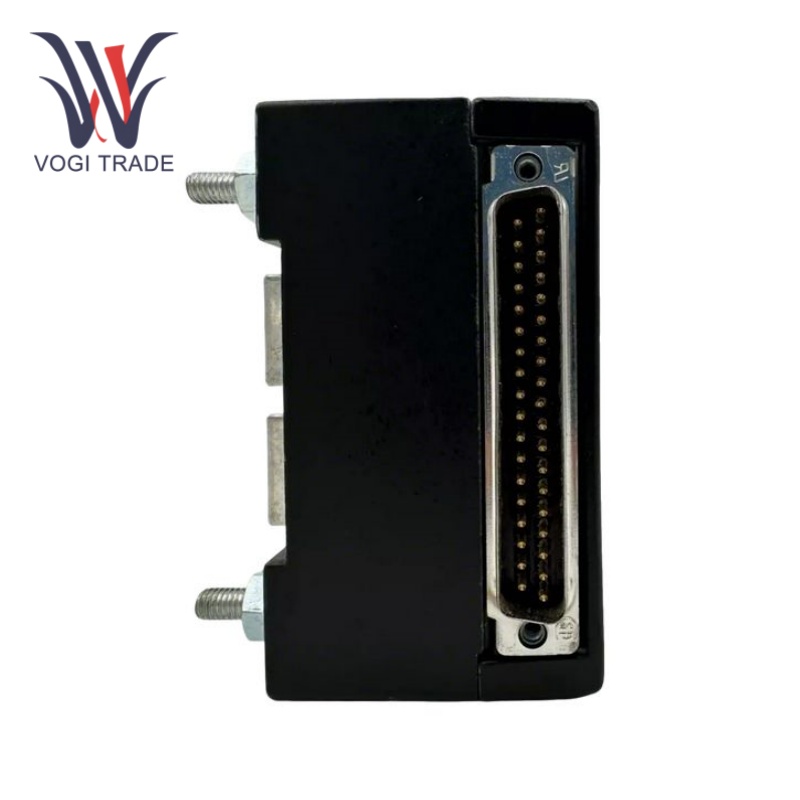

Hubungkan Modul:Hubungkan modul I/O PTCC ke konektor papan terminal

Kencangkanmodul:Kencangkan modul secara mekanis ke stud berulir di dekat port Ethernet. Untuk jenis papan terminal, stud dipasang pada braket pemasangan.

Hubungkan Kabel Ethernetyaitu:Hubungkan satu atau dua kabel ethernet berdasarkan konfigurasi sistem Untuk redundansi, modul akan dicolokkan ke salah satu port dan jika Anda menggunakan port ganda, biasanya menghubungkan enet 1 ke jaringan yang terhubung ke pengontrol R.

Sambungan Daya:Untuk sambungan daya, masukkan konektor di samping kemasan. Meskipun demikian, paket I/O memiliki fitur soft-start bawaan yang membatasi lonjakan arus untuk aplikasi daya, sehingga tidak perlu mematikan sumber listrik sebelum menyambungkan kabel.

Konfigurasi:Gunakan aplikasi ToolboxST untuk mengatur paket I/O sesuai kebutuhan.

Rentang Aplikasi

Sistem Kontrol Turbin:GE IS220PTCCH1A digunakan secara luas dalam seri sistem kontrol Mark VI/Mark VIe General Electric untuk mengelola dan mengendalikan sistem turbin industri gas, hidro, dan uap, menawarkan pengukuran dan pemantauan suhu yang tepat untuk turbin

IOtomatisasi Industri:GE IS220PTCCH1A dapat digunakan sebagai komponen utama sistem pengukuran dan kontrol suhu di berbagai bidang otomasi industri, Hubungkan sensor termokopel dengan sistem kontrol atas, mewujudkan pengukuran dan kontrol suhu yang akurat dalam proses produksi industri.

Pemecahan masalah

Masalah Daya:Jika indikator daya LED mati, periksa voltase catu dayatage dan koneksi. Pastikan volume inputtage berada dalam level yang disarankan, dan konektor daya tersambung dengan benar.

Masalah Koneksi Ethernet:Masalah Ethernet Jika terjadi keadaan tidak normal yang ditampilkan pada LED indikator koneksi Ethernet, kabel dan konektor Ethernet harus diperiksa secara menyeluruh. Periksa pengaturan jaringan Anda dan apakah port Ethernet modul dikonfigurasi dengan benar.

Berbagai kelainan yang diamati pada sinyal termokopel:Jika nilai suhu yang diukur disengaja atau berfluktuasi, periksa apakah sensor dan sambungan termokopel berfungsi dengan baik. Periksa apakah jenis termokopel dipasang dengan benar di modul, dan kristal terlindung serta memiliki resistansi rendah.

Modul Tidak Berfungsi dengan Benar:Jika modul tidak dapat melakukan booting, atau modul tidak berfungsi dengan benar, pengujian mandiri penyalaan dapat dilakukan. Verifikasi memori flash, RAM, perangkat keras papan prosesor, dan port ethernet.
