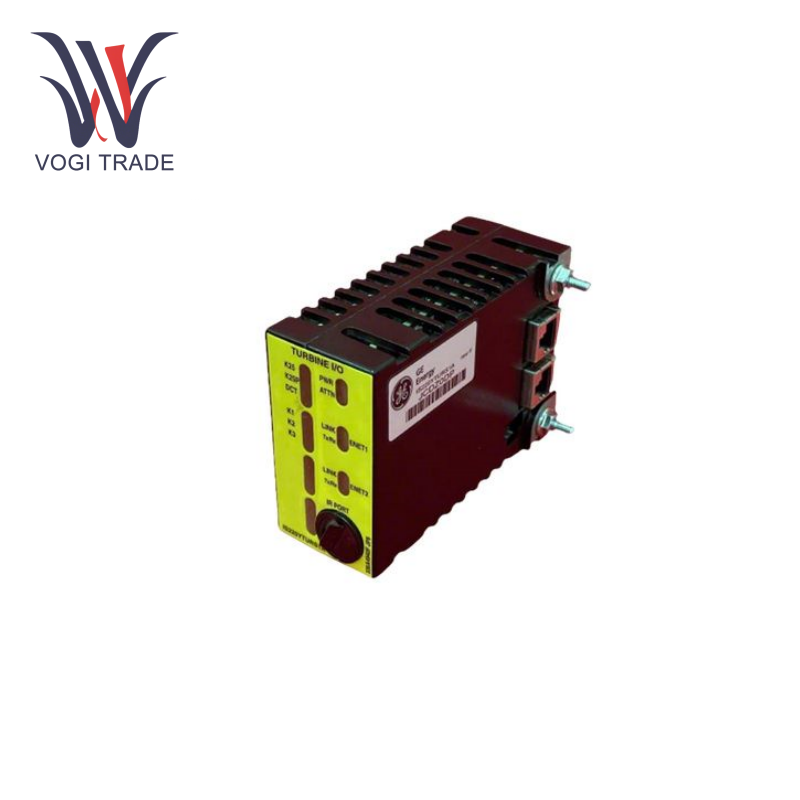

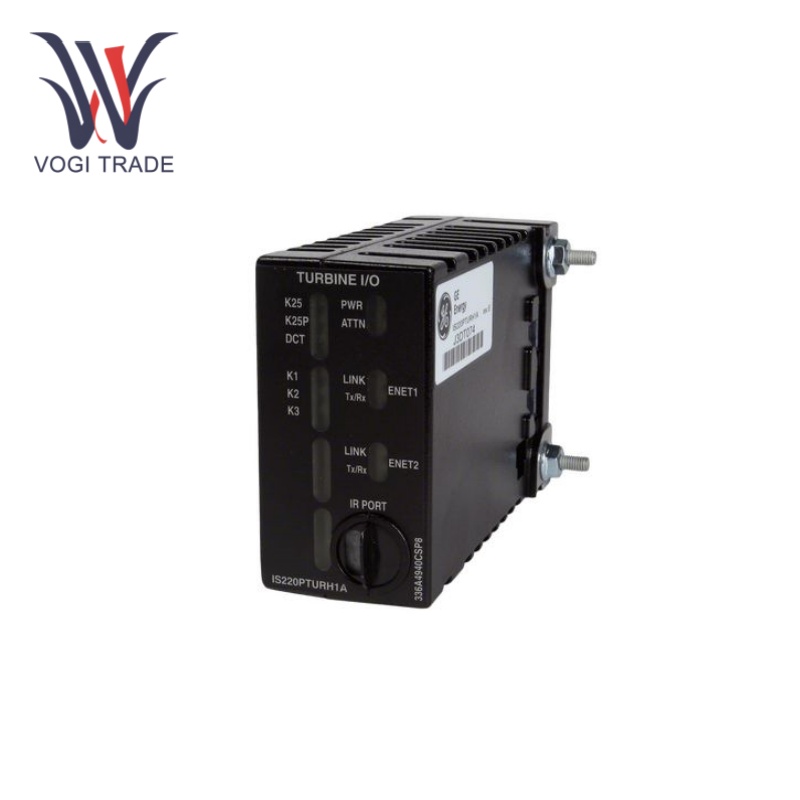

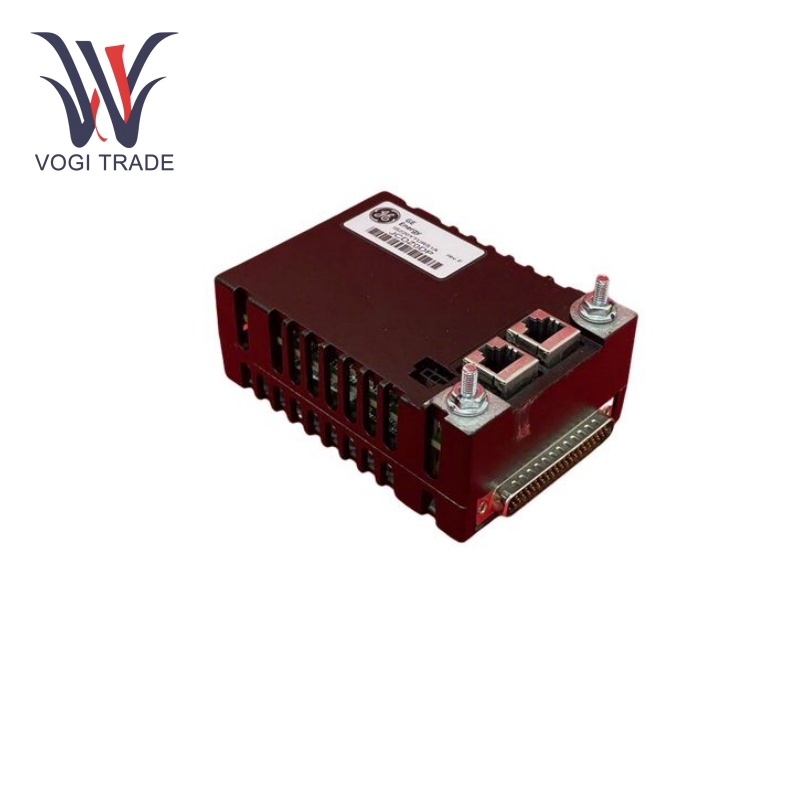

GE IS220YTURS1A

Parameter Operasi

Catu Daya Nominal:24VDC

Rentang Tegangan Operasi:18VDC hingga 32VDC

Masukan Saat Ini:Biasanya 3 mA pada 24 V DC

Impedansi Masukan:4,7 kOhm

Jenis Masukan:Sinyal digital (kontak kering atau input berbasis tegangan)

Arus Keluaran Maksimum:500 mA per keluaran

Keluaran Tjenis:Kolektor terbuka dengan tegangan maksimum 30 V DC

Rangkaiankapasitas ching:12 W per saluran keluaran

Tingkat Tegangan Keluaran:Tinggi (biasanya 24 V DC) dan rendah (0 V)

Protokol:Profinet (untuk komunikasi Ethernet berkecepatan tinggi)

Kecepatan Data:100 Mbps (standar untuk jaringan Profinet)

Koneksi Ethernet:Mendukung Ethernet industri, dirancang untuk integrasi tanpa batas ke dalam jaringan Profinet untuk data waktu nyata

Peringkat Perlindungan Masuknya Air:IP20 (dirancang untuk penggunaan di dalam ruangan, biasanya dipasang di selungkup atau panel kontrol)

Diagnostik dan Deteksi Kesalahan:Modul ini mencakup fitur diagnostik bawaan untuk mendeteksi dan melaporkan kesalahan pada perangkat lapangan, perkabelan, atau masalah komunikasi, meningkatkan keandalan sistem dan kemudahan pemeliharaan.

Kontrol Waktu Nyata:Menyediakan pertukaran data real-time berkecepatan tinggi antara modul dan perangkat lain di Mark VIe DCS untuk kontrol proses yang akurat.

Fitur Produk

Pemrosesan Sinyal Turbin:Modul ini berfungsi sebagai antarmuka untuk berbagai sensor dan perangkat turbin dalam rangkaian sistem kontrol turbin Mark VIe, memproses kecepatan turbin, penginderaan api, dan lain-lain.

Fungsi Pencatatan Data:Fleksibilitasnya meluas ke pencatatan data, memungkinkan pengguna memantau sensor secara real-time berkat berbagai saluran masukan dan keluarannya. Pembaca dapat menerima sinyal dari berbagai jenis, seperti analog dan digital, dan mengubahnya menjadi format yang dapat ditangani oleh sistem pengontrol. Selain itu, GE IS220YTURS1A juga dapat menghasilkan sinyal kontrol untuk mengontrol perangkat eksternal seperti relay, solenoid, dan katup.

Redundansi dan Keandalan:GE IS220YTURS1A menyertakan elemen desain redundan untuk keandalan dan ketersediaan tinggi dalam kasus penggunaan kontrol turbin kritis. Hal ini dapat berupa pasokan listrik yang berlebihan, jalur komunikasi yang terduplikasi, dan sirkuit pemrosesan sinyal yang terduplikasi.

Antarmuka Komunikasi:GE IS220YTURS1A memiliki antarmuka komunikasi Ethernet, yang memungkinkan komunikasi dengan komponen lain dalam sistem kontrol, termasuk pengontrol dan antarmuka manusia-mesin. Ia mampu mentransmisikan data turbin secara real-time dan informasi status ke pusat kendali serta menerima perintah kendali dan parameter konfigurasi dari pusat kendali.

Diagnostik dan Pemantauan: GE IS220YTURS1A hadir dengan kemampuan diagnosis mandiri dan dapat terus memantau status kesehatan modul dan perangkat yang terhubung. Ia dapat dengan cepat mendeteksi kesalahan seperti kehilangan sinyal, korsleting, tegangan berlebih, dan melaporkan informasi kesalahan ke sistem kontrol untuk memfasilitasi pemecahan masalah dan pemeliharaan dengan cepat.

Instalasi

Kompatibilitas Papan Terminal:Kompatibel untuk digunakan dengan papan terminal tertentu dalam seri Mark VIe (misalnya papan terminal TTURS1C, TRPAS1A, TRPAS2A, TRPGS1B, dan TRPGS2B). pastikan papan terminal yang benar dipilih dan dipasang sebelum pemasangan.

Pemasangan Mekanis:Modul dipasang secara mekanis ke papan terminal menggunakan sekrup atau klip yang sesuai. Pastikan modul terpasang erat ke papan terminal untuk mencegah kendor atau bergetar selama pengoperasian.

Koneksi Daya dan Sinyal: Hubungkan kabel catu daya ke terminal input daya modul, pastikan voltase dan polaritasnya benar. Kemudian sambungkan kabel sinyal input dan output ke terminal modul sesuai dengan diagram pengkabelan dan instruksi koneksi dari manual produk.

Koneksi Ethernet:Hubungkan kabel Ethernet ke port Ethernet modul untuk memungkinkan komunikasi dengan sistem kontrol. Pastikan Kabel Ethernet Terhubung dengan Baik dan Kualitas Sinyal Baik.

Rentang Aplikasi

Kontrol Turbin Angin spesifik:Perpustakaan ini secara khusus memiliki spesifikasi input/output fisik untuk perangkat keras kontrol turbin angin Mark VIe. Itu digunakan untuk mengendalikan pengoperasian turbin; seperti memulai, menghentikan, kontrol kecepatan, dan perlindungan kesalahan.

Industri Pembangkit Listrik:Dalam industri pembangkit listrik, GE IS220YTURS1A dapat digunakan pada sistem kontrol turbin jenis lain, seperti turbin gas dan turbin uap, untuk memastikan pengoperasian turbin yang aman dan efisien.

Otomasi Industri: GE IS220YTURS1A juga dapat digunakan di beberapa otomasi industri dan sistem kontrol proses yang memerlukan kontrol input/output berkecepatan tinggi dan andal, seperti kontrol motor, pompa, dan kompresor.

Pemecahan masalah

Catu Daya:Jika modul tidak dapat dihidupkan atau indikator daya dalam keadaan tidak normal, periksa apakah tegangan dan sambungan catu daya sudah benar. Periksa apakah volume inputtage berada dalam level yang ditentukan & konektor daya tersambung.

Masalah Sinyal:Periksa kabel sinyal dan sambungan bila sinyal input dan output tidak normal. Pastikan kabel sinyal tersambung dengan baik dan tidak ada diskontinuitas atau korsleting. Pastikan level sinyal dan bentuk gelombang berada dalam batas yang diizinkan.

Masalah Komunikasi:Jika modul memiliki masalah komunikasi dengan kontrol, periksa kabel Ethernet dan tautannya. Ethernet yang tersambung baik-baik saja dan sinyalnya bagus. Verifikasi bahwa instance memiliki pengaturan jaringan yang benar dan jika mungkin periksa alamat IP modul.

Kegagalan Modul:Jika modul tidak berfungsi dengan benar atau Anda melihat pesan kesalahan, coba reboot modul.
