GE IS230PCAAH1A

Merek: GE
Deskripsi: Modul I/O Analog Inti
Kondisi: Baru
Sertifikat: SURAT GARANSI LAPORAN UJI COO
Garansi: 1 tahun
Jumlah Persediaan: 8
Jangka Waktu Pembayaran: T/T
Pelabuhan Pengiriman: ShenZhen
GE IS230PCAAH1A adalah modul analog inti PCAA penting dalam sistem kontrol General Electric (GE) Mark VIe.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	GE
Nomor Model	IS230PCAAH1A
Nomor Pemesanan	IS230PCAAH1A
Katalog	Markus VI
Negara Asal	Amerika Serikat
KODE HS	8517795000
Dimensi	35cm30cm10cm
Dimensi Pengepakan	37cm32cm13cm
Berat	1,5kg

Ikhtisar Produk

IS230PCAAH1A adalah modul simulasi inti PCAA yang penting dalam sistem kontrol Mark VIe General Electric (GE). Sebagai komponen inti turbin gas dan kontrol proses industri, modul ini menawarkan berbagai fungsi input/output sinyal analog presisi tinggi. Ini mengintegrasikan pengkondisian sinyal dan kemampuan pemrosesan termokopel, getaran, LVDT, driver servo, sirkuit arus 4-20mA dan sinyal lainnya. Dirancang khusus untuk lingkungan industri yang menuntut keandalan dan ketersediaan tinggi, produk ini mendukung konfigurasi mode tunggal, mode ganda, dan redundansi rangkap tiga (TMR).

Fungsi antarmuka sinyal yang komprehensif

GE IS230PCAAH1A Input termokopel 25 saluran, mendukung berbagai jenis seperti E, J, K, T, S, dll., dan dilengkapi fungsi deteksi sirkuit terbuka.

Masukan arus 10 saluran 4-20mA; Diantaranya, dua saluran dapat dikonfigurasi sebagai arus 4-20mA atau input tegangan ±10V.
Dua output 4-20mA (mode tunggal), yang dapat diperluas menjadi tiga output redundan (TMR) 4-20mA melalui papan terminal TCAT.
Enam output eksitasi LVDT (7Vrms, 3.2kHz); 12 input umpan balik posisi LVDT (melalui TCAT).
Enam kumparan servo menggerakkan output, masing-masing dengan rentang skala penuh 10mA, mendukung katup servo dua kawat atau tiga kawat.
Dua belas input sinyal getaran (seismik) (melalui TCAT) memberikan pengukuran kecepatan puncak.
Dua input pulsa TTL (akses langsung ke PCAA) dan dua input aliran pulsa magnetik (melalui TCAT).

Arsitektur Keandalan Tinggi

Aplikasi fleksibel dalam sistem mode tunggal, mode ganda, dan TMR memastikan ketersediaan sistem kontrol yang tinggi.

Output analog dalam konfigurasi TMR memiliki fungsi pelindung kesalahan, meminimalkan dampak kegagalan modul tunggal pada output semaksimal mungkin.

GE IS230PCAAH1A dilengkapi dengan fungsi diagnostik bawaan. Saat dihidupkan, modul melakukan pemeriksaan mandiri dan terus memantau catu daya, status sinyal, tegangan referensi, sirkuit ADC/DAC, dan fungsi lainnya selama pengoperasian. Informasi diagnostik terperinci disediakan melalui lampu indikator status (PWR, ATT) dan ToolboxST.

Modul Analog Inti dilengkapi dengan soft start, perlindungan pembatas arus, relai "bunuh diri" keluaran analog, dan fungsi masukan "bunuh diri" eksternal keluaran servo.

Kemampuan Pemrosesan dan Kontrol yang Kuat

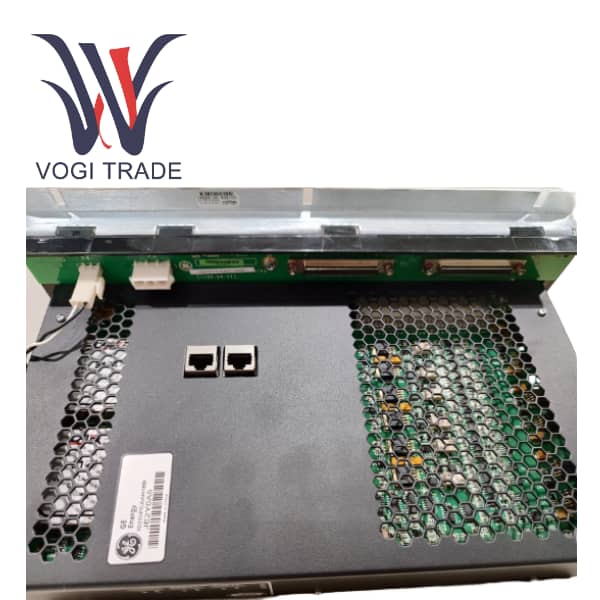

Modul ini dilengkapi dengan prosesor Mark VIe I/O universal dan port Ethernet ganda, mendukung komunikasi berkecepatan tinggi dengan pengontrol (IONet).
IS230PCAAH1A dilengkapi dengan enam regulator servo digital independen, beroperasi pada frekuensi hingga 100Hz, dan mendukung beberapa algoritma kontrol loop tertutup yang kompleks. Sangat cocok untuk katup posisi, katup rasio kecepatan, katup bahan bakar cair, dan skenario aplikasi lainnya.

Spesifikasi Teknis

Persyaratan catu daya: Menyediakan daya 28V DC ±5% melalui konektor P5.

Antarmuka komunikasi: Dua port Ethernet RJ45 (ENET1, ENET2) mendukung kecepatan adaptif 10/100Mbps dan operasi mode jaringan ganda.

Suhu pengoperasian: -30°C hingga +65°C

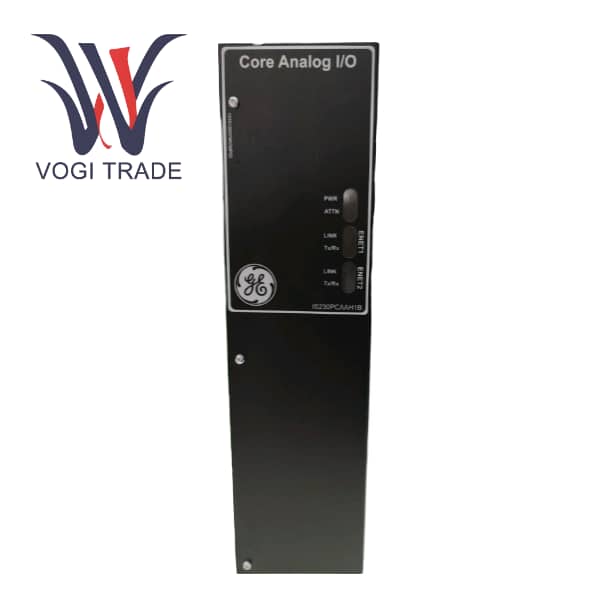

Lampu indikator status: Hijau PWR (daya), merah ATTN (status modul), hijau LINK/kuning TxRx (Aktivitas jaringan).

Pengkabelan di tempat: Melalui blok terminal bergaya Eropa 120 titik (papan terminal TCAS) di panel depan.

Koneksi sistem: P1/P2 (68 pin) terhubung ke papan terminal TCAT. P4 memberi daya pada papan ekspansi JGPA. P5 menyediakan catu daya utama untuk modul.

Dimensi fisik: 33,02 cm (tinggi) ×17,8 cm (lebar) × Silakan lihat ketebalan modul sebenarnya.

Aplikasi Khas

Sistem kontrol turbin gas tugas berat (seperti katup kontrol bahan bakar (GCV), baling-baling pemandu masuk (IGV), katup rasio kecepatan (SRV)).

Kontrol anti-lonjakan kompresor

Sistem penggerak dan kontrol proses industri yang memerlukan pemrosesan sinyal analog dan kontrol servo presisi tinggi.

Integrasi dan Kompatibilitas

GE IS230PCAAH1A biasanya terintegrasi dengan papan terminal IS200TCAS sebagai unit minimum yang dapat diganti.

Ini dapat digunakan bersama dengan papan terminal IS200TCAT untuk memperluas kemampuan pemrosesan sinyal fandout (seperti LVDT redundan, getaran, dan input sinyal analog).

Sepenuhnya kompatibel dengan semua pengontrol Mark VIe, modul I/O, dan sistem jaringan.
