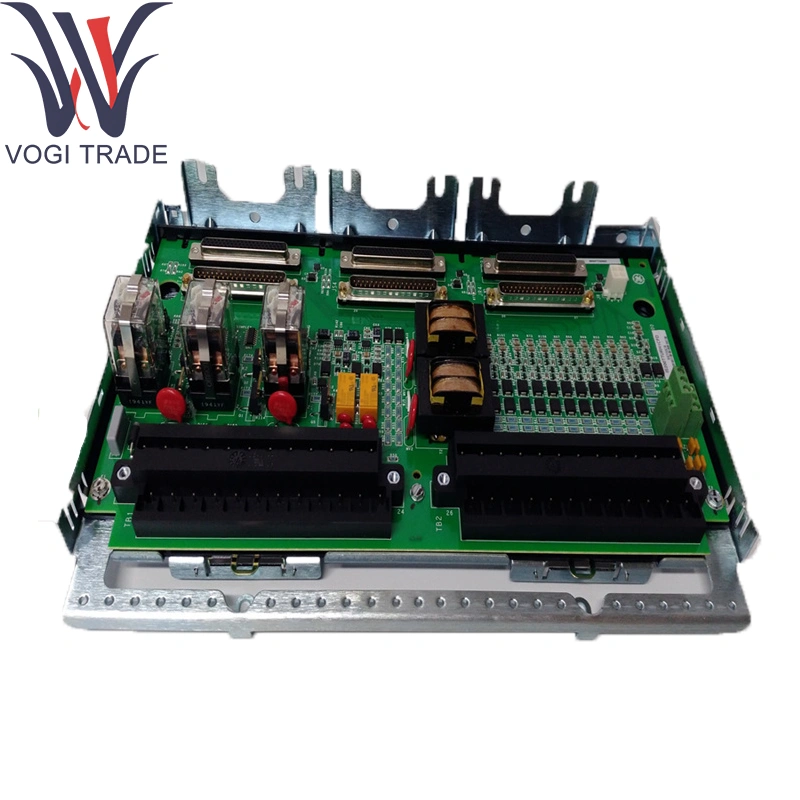

GE IS230SNTCH2A

Parameter teknis

Saluran: 12 input termokopel terisolasi

Jenis yang Didukung: J, K, T, E, R, S, B (dapat dipilih per saluran)

Rentang Pengukuran:

Tipe J: –210 ° C hingga +760 ° C

Tipe K: –270 ° C hingga +1372 ° C

Tipe T: –270 ° C hingga +400 ° C

Tipe E: –270 ° C hingga +1000 ° C

Tipe R/S: –50 ° C hingga +1768 ° C

Tipe B: +0 ° C hingga +1820 ° C

Akurasi: ± 0,25 ° C atau ± 0,1 % dari pembacaan, mana yang lebih besar

Resolusi: 0,1 ° C.

Laju Pengambilan Sampel: 20 Sampel/Sec Per Saluran

Kompensasi persimpangan dingin: Digital per saluran terintegrasi

Penyaringan & Perlindungan:

Filter low-pass yang dapat diprogram hingga 100 Hz

Penindasan Lonjakan Perangkat Keras dan Penjepit Tegangan Tingkat menjadi ± 35 V

Perlindungan Reverse-Polaritas

Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1 kV)

Konektor: Header sudut kanan 52 sudut untuk blok terminal pluggable

Peringkat Lingkungan:

Temp Operasi: –30 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95 % RH, non-kondensasi

GE IS230SNTCH2ameets Semua spesifikasi yang terdaftar.

Fungsi produk

Kondisi GE IS230SNTCH2A, linierisasi, dan mendigitalkan tegangan termokopel ke dalam pembacaan suhu yang dikalibrasi. Memberikan data suhu deterministik, latensi rendah di atas Ionet Ethernet Bus ke CPU Mark Vie, mendukung kontrol waktu nyata, logika perjalanan keselamatan, dan fungsi tren-analisis tanpa penyesuaian tingkat papan secara manual.

Modul pendukung inti

I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly yang menyediakan daya backplane dan antarmuka Ethernet

Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C) untuk agregasi data dan logika kontrol

Papan I/O komplementer: Input RTD (IS220PRTDH1A), input analog-tekanan (IS220PAICH1A), paket I/O diskrit

GE IS230SNTCH2A terintegrasi dengan ekosistem ini.

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup dikunci untuk mencegah mis-insersi, tersedia dalam varian terlindung

DIN-RAIL & PANEL MOUNT KIT: Klip adaptor dan kurung sudut untuk instalasi rel atau panel 35 mm

Aksesoris Perisai: Klem Kabel-Persaman dan Manik-manik Ferit Untuk Penindasan EMI/RFI pada Termokopel Berjalan

Perlengkapan kalibrasi: persimpangan dingin eksternal dan penguji yang disesuaikan dengan rentang untuk verifikasi di tempat

Semua aksesori yang kompatibel dengan GE IS230SNTCH2A.

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Pengaturan Jenis dan Filter Thermocouple Ditentukan melalui Templat GE ControlST ™/Toolboxst ™

Wisaya kalibrasi on-line untuk penyesuaian nol-offset dan rentang per saluran

Diagnostik & Pemantauan:

Alarm sirkuit terbuka, sirkuit pendek, dan out-of-range dilaporkan melalui tag HMI dan OPC-DA

Tes mandiri dengan power-up dengan bendera diagnostik yang dapat diakses dalam diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Mark Vie; Diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam Panduan Instalasi GE Mark Vie/Vies I/O dan Manual Referensi Modul Input Thermocouple

GE IS230SNTCH2A didukung sepenuhnya.
